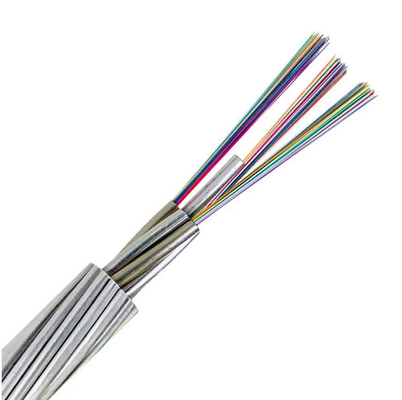

OPGW Havalandırma kablosu 24/48 çekirdekli OPGW fiber optik kablosu tek modlu G652D

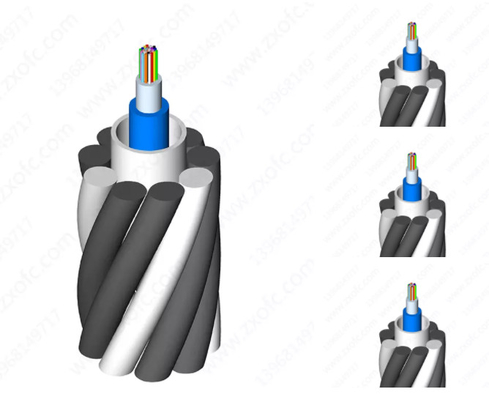

Merkezi gevşek boru tipi
Elyaflar, su engelleyen jel ile doldurulmuş kapalı ve suya dayanıklı paslanmaz çelik tüpün içine gevşek bir şekilde yerleştirilir.Bu boru, katı çevresel koşullar altında kurulum ve çalışma sırasında lifleri korurTüpün üzerindeki alüminyum katman isteğe bağlıdır. Paslanmaz optik tüp, kablonun merkezinde, alüminyum kaplı çelik ve alüminyum sinir tellerinin tek veya birden fazla katmanıyla korunmaktadır.Alüminyum kaplama çelik teller kompakt yapı sağlamak için optik birim etrafında trapez şeklinde şekillendirilmiştirMetal teller, kısa devre koşullarında sıcaklık artışını kontrol etmek için iletkenlik elde ederken, zorlu kurulum ve çalışma koşullarına dayanmak için mekanik dayanıklılık sağlar.
Çoklu gevşek tüp tipi
Çoklu boş boru tipi
Elyaflar suya dayanıklı paslanmaz çelik tüpün içinde su bloke edici jel içerir.Çok katmanlı standart kabloların iç katmanı, spiral şeklinde bağlanmış iki veya üç paslanmaz çelik optik tüpten oluşurÇoklu gevşek boru tipi, maksimum 144 lif ile yüksek lif sayısına (48 liften fazla) ihtiyaçlar için uygundur.Büyük akım kapasitesinin ve geniş kesimlerin gereksinimlerini karşılayabilir.
Uygulama
OPGW, yeni elektrik hatlarında, özellikle normal ve ekstra yüksek voltajlı hatlarda hem toprak telleri hem de iletişim sistemi olarak hizmet verir.Ek fiber iletişim sağlamak ve kısa devre akımı ve yıldırım direnci sunmak.
OPGW kabloları öncelikle 500KV, 220KV ve 110KV hatlarında kullanılır.En iyi şekilde uzun menzilli (genellikle 250 metreden fazla) 110KV'dan fazla yüksek gerilimli hatlar için uygundurlar.
Özellikleri
Kablo en fazla 144 lif tutabilir.
Kablonun çapı ve ağırlığı, yaklaşık olarak başka bir toprak teline benzer, bu da hala yüksek germe dayanıklılığı sağlayarak kuleye daha az ek yük ekler.
Mükemmel paslanmaz çelik borulardaki yaylama teknolojisinin kullanılması, liflerin iyi ikincil fazla uzunluğa sahip olmalarını ve boruda serbestçe hareket etmelerini sağlar.Kablo boyutsal gerginliğe maruz kaldığında liflerin gerginliksiz tutulması.
Optik lifler paslanmaz çelik borularla korunuyor.
Kablo mükemmel bir güvenlik sağlar ve iyi kurşun direnci performansına sahiptir.
ACSW, AAW ve SST ipli tasarım, geniş bir elektrik iletkenliği ve mekanik germe dayanıklılığı kombinasyonları yelpazesi sunar.
Fiber ve LOrospuTUbe CTanımlama
Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına uygun olmalıdır ve aşağıda belirtilen renk koduna uymalıdır.
Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)
Fiber Renkleri
| Hayır, hayır. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (50 mm mesafe)
| Hayır, hayır. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (100 mm mesafe)
| Hayır, hayır. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (150 mm mesafe)
| Hayır, hayır. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Ambalaj ve Nakliye
OPGW, ANSI/AA 53-1981 standartlarına veya eşdeğer standartlara uygun sağlam bir ahşap demir ruloya sıkı ve eşit bir şekilde sarılmalıdır.OPGW'nin normal nakliye sırasında hasar görmemesini sağlamak için rulo sağlam ahşap demir battenslerle güçlendirilmelidir., taşıma, depolama ve ipleme işlemleri.
Kabloyu uzunluğuna göre yüklemek için farklı türden makaralar (D, d, b, w1, w2) seçiyoruz.
