Merkezi paslanmaz çelik boru, tek veya çift katmanlı alüminyum kaplı çelik teller (ACS) veya karışık ACS teller ve alüminyum alaşımlı tellerle çevrilidir.en yaygın kullanılan kablolardır, tasarımları en yaygın elektrik hattı ihtiyaçlarına tamamen uyarlanmıştır.
OptikLif Özellikler
ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:
| Özellikler |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
| Mod alan çapı |
1310 nm'de |
9,1±0,5 |
µm |
| 1550 nm'de |
10,3 ± 0,7 |
mm |
| zayıflama katsayısı |
1310 nm'de |
≤0,36 |
dB/km |
| 1550 nm'de |
≤0,23 |
dB/km |
| Zayıflama düzensizliği |
≤0,05 |
dB |
| Sıfır dağılım dalga boyu ( λ0) |
1300 ～1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Polarizasyon modu dağılım katsayısı (PMDQ) |
≤0,2 |
 |
| Kesme dalga boyu (λcc) |
≤1260 |
deniz mili |
| dağılım katsayısı |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Etkili grup kırılma indeksi (Neff) |
1310 nm'de |
1.466 |
- |
| 1550 nm'de |
1.467 |
- |
| geometrik karakteristik |
| kaplama çapı |
125.0±1.0 |
µm |
| Dairesel olmayan kaplama |
≤1.0 |
% |
| kaplama çapı |
245.0±10.0 |
µm |
| Kaplama-kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| Kaplama daireselliği |
≤6.0 |
% |
| Çekirdek kaplama eş merkezlilik hatası |
≤0,8 |
µm |
| Kaplama / kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| mekanik karakteristik |
| kıvırma |
≥4 |
M |
| Prova stresi |
≥0,69 |
GPa |
| Kaplama şeridi kuvveti |
Ortalama değer |
1.0-5.0 |
N |
| Tepe değeri |
1.3-8.9 |
N |
| Makro bükülme kaybı |
Ф60mm, 100 daire, 1550nm'de |
≤0,05 |
dB |
| Ф32mm, 1 daire, 1550nm'de |
≤0,05 |
dB |
| |
|
|
|
|
OPGW'nin özellikleri
| Öğeler |
Teknik veri |
| telli |
Çekirdek, katman 1, katman 2 |
| büküm yönü |
Dış katmanSağel |
| Kablo çapı (Nominal) |
20.0mm |
| Kablo Ağırlığı (Yaklaşık) |
1365kg/km |
| Destek Kesiti |
tel olarak |
188,5 mm2 |
| Nominal Gerilme Dayanımı (RTS) |
205 kN |
| Esneklik Modülü (E-Modulus) |
162,0kN/mm2 |
| Termal Uzama Katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresi (%40 RTS ) |
82.0 kN |
| Gündelik Stres(EDS)(%18~%25RTS) |
36.9~51.25kN |
| 20 °C'de DC Direnci |
0,442 ohm/km |
| Kısa süreli akım (1.0s, 40℃～200℃) |
13.62kA |
| Kısa süreli akım Kapasite I2T |
185,4kA²s |
| Minimum bükülme yarıçapı |
Kurulum |
30 kat kablo çapı |
| Operasyon |
15 kat kablo çapı |
| Sıcaklık aralığı |
Kurulum |
-10°C~+60°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Operasyon |
-40°C~+80°C |
| |
|
|
|
Fiber veLgevşemekTube CkokuBENdiş çıkarma
Ayrı fiber ve gevşek tüpler, standart TIA/EIA-598-A'ya ve aşağıdaki renk koduna uygun olacaktır.
Çelik boru 1 (No.1-12 fiberler): Tek modlu fiber optik (SM)
Elyaf Renkleri
| HAYIR. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 2 (No.13-24 fiberler): Tek modlu fiber optik (SM)
Bir siyah izleyici (50 mm adım)
| HAYIR. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 3 (No.25-36 fiberler): Tek modlu fiber optik (SM)
Bir adet siyah izleyici (100 mm aralık)
| HAYIR. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 4 (No.37-48 fiberler): Tek modlu fiber optik (SM)
Bir siyah izleyici (150 mm adım)
| HAYIR. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |

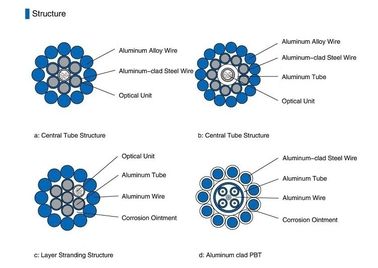

Ürün yapısı
Paketleme veShoplamak
OPGW, ANSI/AA 53-1981 veya eşdeğerine uyan güçlü bir ahşap-demir makaraya sıkıca ve düzgün bir şekilde sarılmalıdır.Olağan nakliye, taşıma, depolama ve çekme işlemlerinde OPGW'nin hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla bağlanacaktır.
Kablo uzunluğuna göre, yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
