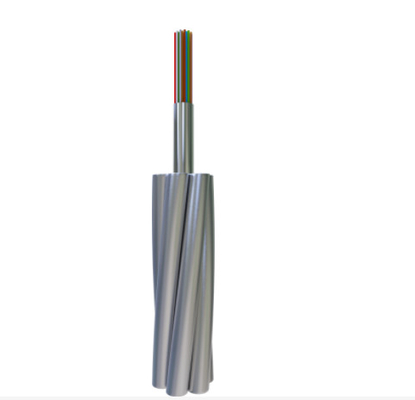

Optik fiber kompozisyonlu yeraltı kablosu (tek boru)

Özellikleri

Optik liflerin korunması ve desteği hidrofobic jelle doldurulmuş paslanmaz çelik borularla sağlanır.Çekim performansı iyidir. Tüpler küçük bir çap ve hafif ağırlığa sahiptir, bu da kuleye düşük ek yükle sonuçlanır. Optik birim uygun bir fiber uzunluğuna sahiptir,Bu da montajını kolaylaştırıyor..

	Zayıflama				Bant genişliği		Polarizasyon Modu Dağınıklığı
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bireysel lif	Tasarım Bağlantısı Değeri (M=20, Q=0,01%)
G652D	- Evet.	- Evet.	≤0.35dB/km	≤0.21dB/km	- Evet.	- Evet.	≤0.20ps/km	≤0.1ps/km
G655	- Evet.	- Evet.	- Evet.	≤0.22dB/km	- Evet.	- Evet.	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	- Evet.	- Evet.	≥600MHz.km	≥1200MHz.km	- Evet.	- Evet.
62.5/125μm	≤3.5dB/km	≤1.0dB/km	- Evet.	- Evet.	≥200MHz.km	≥600MHz.km	- Evet.	- Evet.

Yapılar ve Performans

	Sınıflandırma	Malzeme	Değer
İnşaat	Optik fiber	G652D/G655 vb.	2 - 48
	Koruma tüpü	Paslanmaz çelik boru	1.5 - 6mm
	Çatlak Çizgi	AS tel/AA tel/Al Rod	1.5 - 6mm
	En fazla.		18 mm
	En fazla kesit		200mm2
Karakteristik	DL/T 832, IEC60794-4-10, IEEE1138 gibi standartlara göre
	Maks. Çekim Gücü (RTS) (kN)		280
	En fazla kırılma gücü ((N/100mm)		2200
	Maks. Kısa Akım Kapasitesi (40°C-200°C) ((kA2s)		100
	Min Bending Radius (Dinamik)		20D
	Min Bending Radius (Statik)		15D
Çevre Performansı	Kurulum (°C)		-10 ila +50
	Taşıma ve Çalışma (°C)		-40 ile +65 arasında

Not: D kablo çapıdır.

Spesifik Tip ve Teknik Veri

- Hayır, hayır.	Teknik veriler
	Ürün Türü	Yapı Tipi	En fazla lif sayısı	AS Kablo Bölümü (mm2)	Çapraz (mm)	Kablo Ağırlığı (kg/km)	Ortalama Çekici Güç (kN)	20°CDC Direniş (Ω/km)	Kısa Zamanlı Akım Kapasitesi (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Optik Birim 1/3.0	24	≈40	9.0	≤304	≥ 51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5	6/3.2/20AS, Optik Birim 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Optik Birim 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Optik Birim 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤0.70	≥38

Diğer optik fiber türü ve sayımı, iplikli tel talep üzerine mevcuttur.

Mekanik ve çevresel test özellikleri

Ürün	Test Yöntemi	Gereksinimler
Gerginlik	IEC 60794-1-2-E1 Yük: kablo yapısına göre Örnek uzunluğu: en az 10m, bağlantılı uzunluk en az 100m Süre: 1 dakikadır	%40RTS, ek bir lif gerginliği ((0.01%), ek bir zayıflama (0.03dB) yok. %60 RTS lif gerginliği ≤ 0,25%, ek zayıflama ≤ 0,05dB (Sınavdan sonra ek bir zayıflama yoktur.)
Çakmak	IEC 60794-1-2-E3 Yük: yukarıdaki tabloya göre, üç puan Süresi: 10 dakikalık	Ek zayıflama 1550nm'de ≤0.05dB/fiber; Elementlere zarar verilmez
Su Penetrasyonu	IEC 60794-1-2-F5B Zaman: 1 saat Örnek uzunluğu: 0.5m Su yüksekliği: 1m	Su sızıntısı yok.
Sıcaklık Döngüsü	IEC 60794-1-2-F1 Örnek uzunluğu: En az 500m. Sıcaklık aralığı: -40°C - +65°C. Döngüler: 2 Sıcaklık testi süresi: 12 saat	1550nm'de zayıflatma katsayısındaki değişiklik 0,1 dB/km'den daha az olmalıdır.
