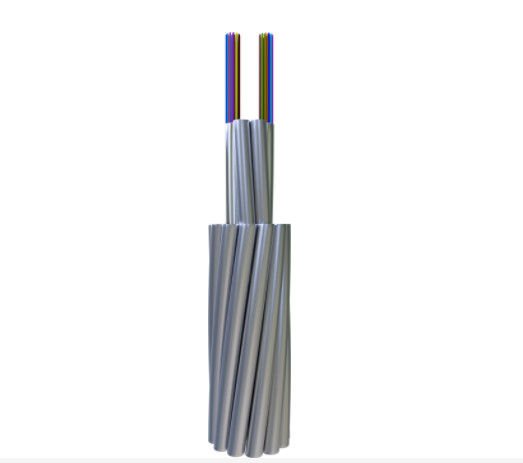

Optik lif kompozit, ipli tüplü toprak tel

Bir OPGW, içinde optik lif bulunan ve iki amaç için kullanılan bir kablodur: bir zemin kablosu ve iletişim için.ve yeni genel masraflar.

Özellikleri

Gel ile doldurulmuş paslanmaz çelik borular optik lifleri korur ve destekler. Dikkatli kontrol farklı koşullarda iyi performans sağlar. Daha büyük borulara daha fazla lif sığar.Bu onu güçlü ve güvenilir, iyi elektrik ve mekanik özellikleri ile yapar.





	Zayıflama				Bant genişliği		Polarizasyon Modu Dağınıklığı
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bireysel lif	Tasarım Bağlantısı Değeri (M=20, Q=0,01%)
G652D	- Evet.	- Evet.	≤0.35dB/km	≤0.21dB/km	- Evet.	- Evet.	≤0.20ps/km	≤0.1ps/km
G655	- Evet.	- Evet.	- Evet.	≤0.22dB/km	- Evet.	- Evet.	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	- Evet.	- Evet.	≥600MHz.km	≥1200MHz.km	- Evet.	- Evet.
62.5/125μm	≤3.5dB/km	≤1.0dB/km	- Evet.	- Evet.	≥200MHz.km	≥600MHz.km	- Evet.	- Evet.

Performans

	Sınıflandırma	Malzeme	Değer
İnşaat	Optik fiber	G652D/G655 vb.	2 - 144
	Koruma tüpü	Paslanmaz çelik boru	1.5 - 6mm
	Çatlak Çizgi	AS tel/AA tel/Al Rod	1.5 - 6mm
	En fazla.		30 mm
	En fazla kesit		500 mm2
Karakteristik	DL/T 832, IEC60794-4-10, IEEE1138 gibi standartlara göre
	Maks. Çekim Gücü (RTS) (kN)		700
	En fazla kırılma gücü ((N/100mm)		3000
	Maks. Kısa Akım Kapasitesi (40°C'den 200°C'ye kadar) ((kA2s)		2000
	Min Bending Radius (Dinamik)		20D
	Min Bending Radius (Statik)		15D
Çevre Performansı	Kurulum (°C)		-10 ila +50
	Taşıma ve Çalışma (°C)		-40 ile +65 arasında

Not: D kablo çapıdır.

Spesifik Tip ve Teknik Veri

- Hayır, hayır.	Teknik veriler
	Ürün Türü	Yapı Tipi	En fazla. Sayın.	AS Kablo Bölümü (mm2)	Çapraz (mm)	Kablo Ağırlığı (kg/km)	Ortalama Çekici Güç (kN)	20°CDC Direniş (Ω/km)	Kısa Zamanlı Akım Kapasitesi (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, Optik Birim 2/2.5	48	≈90	13.2	≤ 641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Optik Birim 2/2.5	48	≈90	13.2	≤ 457	≥ 57	≤0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, Optik Birim 1/2.5	24	≈100	13.2	≤ 674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Optik Birim 1/2.5	24	≈100	13.2	≤ 479	≥ 60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, Optik Birim 1/2.5	24	≈110	14	≤ 760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, Optik Birim 1/2.6	24	≈110	14.3	≤ 791	≥ 140	≤0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, Optik Birim 1/2.7	24	≈37 ≈74(AA)	14.1	≤ 473	≥ 67	≤0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, Optik Birim 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, Optik Birim 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Optik Birim 1/2.8	36	≈ 120	14.6	≤582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, Optik Birim 2/2.9	72	≈ 120	15.2	≤832	≥147	≤0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Optik Birim 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Optik Birim 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, Optik Birim 1/2.9	36	≈ 130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Optik Birim 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Optik Birim 1/2.9	36	≈ 130	15.2	≤624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, Optik Birim 1/3.1	36	≈140	16.1	≤ 995	≥175	≤0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, Optik Birim 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, Optik Birim 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, Optik Birim 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, Optik Birim 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, Optik Birim 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, Optik Birim 2/32	72	≈ 150	16.6	≤ 998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Optik Birim 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, Optik Birim 1/3.4	48	≈ 170	17.6	≤1190	≥ 198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, Optik Birim 2/35	72	≈ 170	18.2	≤1187	≥ 199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, Optik Birim 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, Optik Birim 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, Optik Birim 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, Optik Birim 1/3.5	48	≈180	18.2	≤ 888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Optik birim 1/35	48	≈235	20.3	≤1594	≥268	≤0.38	≥ 243.4

Diğer optik fiber türü ve sayımı, iplikli tel talep üzerine mevcuttur.

Mekanik ve çevresel test özellikleri

Ürün	Test Yöntemi	Gereksinimler
Gerginlik	IEC 60794-1-2-E1 Yük: kablo yapısına göre Örnek uzunluğu: en az 10m, bağlantılı uzunluk en az 100m Süre: 1 dakikadır	%40RTS, ek bir lif gerginliği ((0.01%), ek bir zayıflama (0.03dB) yok. %60 RTS lif gerginliği ≤ 0,25%, ek zayıflama ≤ 0,05dB (Sınavdan sonra ek bir zayıflama yoktur.)
Çakmak	IEC 60794-1-2-E3 Yük: yukarıdaki tabloya göre üç puan Süre: 10 dakikalık	Ek zayıflama 1550nm'de ≤0.05dB/fiber; Elementlere zarar verilmez
Su Penetrasyonu	IEC 60794-1-2-F5B Zaman: 1 saat Örnek uzunluğu: 0.5m Su yüksekliği: 1m	Su sızıntısı yok.
Sıcaklık Döngüsü	IEC 60794-1-2-F1 Örnek uzunluğu: En az 500m Sıcaklık aralığı: -40°C - +65°C Döngüler: 2 Sıcaklık testi süresi: 12 saat	1550nm'de zayıflatma katsayısındaki değişiklik 0,1 dB/km'den daha az olmalıdır.

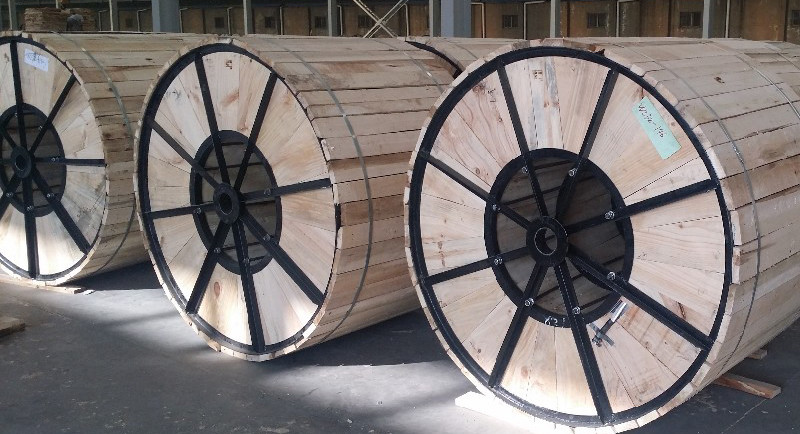

Ambalaj ve Nakliye
