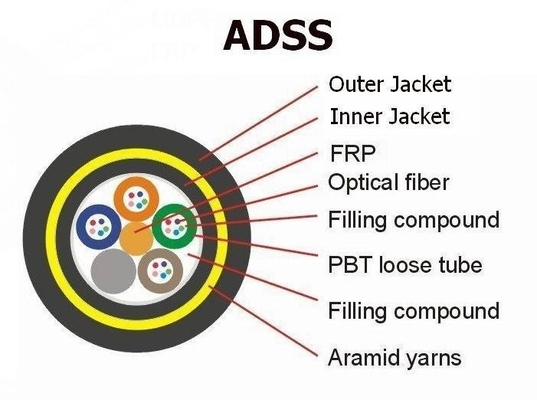

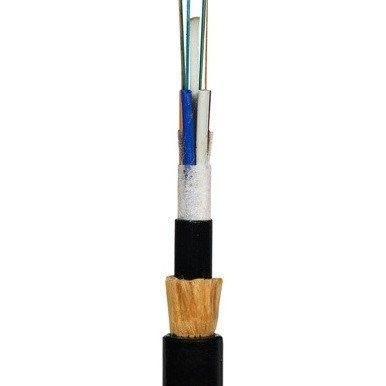

ADSS kablosu, 250μm'lik lifler, yüksek modül plastikten yapılmış gevşek bir tüp içine yerleştirilir.Tüpler (ve dolgu maddeleri) bir FRP (Fiber Reinforced Plastic) etrafında, kompakt ve dairesel bir kablo çekirdeğine metalik olmayan bir merkezi dayanıklılık üyesi olarak bağlanırKablo çekirdeği doldurma bileşiği ile doldurulduktan sonra ince PE (polietilen) iç kapağı ile kaplanır.Aramid iplik katmanının iç kabuk üzerine dayanıklılık elemanı olarak uygulandıktan sonra, kablo PE veya AT (anti-tracking) dış kabuğu ile tamamlanmıştır.
ADSS kablosunun tasarlanmasında, havada elektrik hatlarının gerçek durumu tam olarak dikkate alınır. 110kV altındaki havada elektrik hatları için, PE dış kablosu uygulanır.110kV veya daha fazla olan elektrik hatları içinAramit miktarı ve dallama sürecinin özel tasarımı, çeşitli aralıklarda talebi karşılayabilir.
Tümüyle dielektrik, kendi kendini taşıyan hava fiber optik kablosu, yapıda metal malzemesi yoktur
Çok sayıda fiber çekirdeği, hafif ağırlık, kaynak tasarrufu, güç hattı ile monte edilebilir
Yüksek germe dayanıklılığı olan aramid malzemesini kullanın, güçlü gerilmeye dayanabilir ve kokteyl ve silah atışlarını önleyebilirsiniz.
Küçük termal genişleme, sıcaklık büyük değişiklikler olduğunda kablo hattının yayının değişimi küçüktür
Yüksek irtifalardaki tuzlu göl bölgesi veya 800 metreden fazla bir aralığı olan hat gibi sert ortamlara karşı dayanıklılık elemanı olarak çift katmanlı aramid ipliği
Üç katmanlık kabuk, PE/AT dış ceket olarak
Özellikler
| Kablo lif sayımı | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| Yapı | / | 1 + 5 | 1 + 5 | 1 + 6 | |||
| Fiber tarzı | / | G.652D | |||||
| Merkezi güç üyesi | malzeme | mm | FRP | ||||
| Diametre (ortalama) | 1.5 | 1.5 | 2.1 | ||||
| Sıfır tüp | Malzeme | mm | PBT | ||||
| Diametre (ortalama) | 1.8 | 2.1 | 2.1 | ||||
| Kalınlık (ortalama) | 0.32 | 0.35 | 0.35 | ||||
| En fazla lif/boş boru | 6 | 12 | 12 | ||||
| Tüplerin rengi | Tam renk tanımlaması | ||||||
| Fiber aşırı uzunluğu | % | 0.7~0.8 | |||||
| Suya dayanıklı | Malzeme | / | Kablo jölesi | ||||
| İç sekat | malzeme | mm | MDPE | ||||
| İç kabuk | 0.9mm | ||||||
| Metal olmayan güçlendirici bileşenler | Malzeme | / | Aramid ipliği | ||||
| Dış kabuk | malzeme | mm | MDPE | ||||
| Dış kabuk | 1.8mm | ||||||
| Kablo çapı (ortalama) | mm | 10.9 | 11.5 | 12.1 | |||
| Kablo ağırlığı (yaklaşık) | kg/km | 95 | 110 | 120 | |||
| Kablo Bölüm alanı | mm2 | 93.31 | 103.87 | 114.99 | |||
| Sıvılandırma katsayısı ((Max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| RTS (Rated Tensile Strength) | - Bilmiyorum. | 6 | |||||
| Maksimum izin verilen gerilim (MAT) | - Bilmiyorum. | 2.5 | |||||
| Yıllık ortalama çalışma gerilimi (EDS) | - Bilmiyorum. | 3.2 | |||||
| Young modülü | kn/mm2 | 7.8 | |||||
| Termal genişleme katsayısı | 10-6°C | 9 | |||||
| Ezme direnci | Uzun vadeli | N/100mm | 1100 | ||||
| Kısa süreli | 2200 | ||||||
| İzin verin Eğiliş Yarıçapı | statik | mm | OD'nin 15 | ||||
| dinamik | OD'nin 20'si | ||||||
| Sıcaklık | Yumurta dökerken | °C | -20~+60 | ||||
| Depolama ve nakliye | -40~+70 | ||||||
| koşuyor | -40~+70 | ||||||
| Uygulama Alanı | 110kV altındaki gerilim seviyesi, 25m/s altındaki rüzgar hızı, 5mm buzlama için uygundur. | ||||||
| Kablo işaretleri |
Şirket Adı ADSS-××B1-PE-100M DL/T 788-2001 ××××M Yıl (Ya da müşteri talebi üzerine) |
||||||
Not:Bu bilgi sayfası sadece bir referans olabilir, ancak sözleşmeye ek olarak kullanılamaz.
Kablo PI'de belirtilen uzunluklarda veya gereksinimlere göre sağlanır.Vücudun en küçük namlu çapı kablo çapının 30 katından daha az olmayacaktır..
Kablo uçları, suyun nüfuz etmesini önlemek için plastik koruyucu kapaklarla mühürlenecek.Her lif için zayıflatma performansı verileri ile bir son denetim testi raporu tamburun içine takılır..
