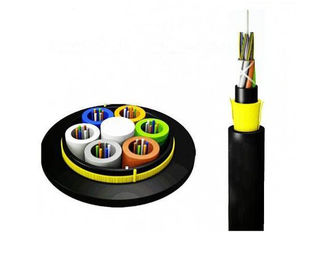

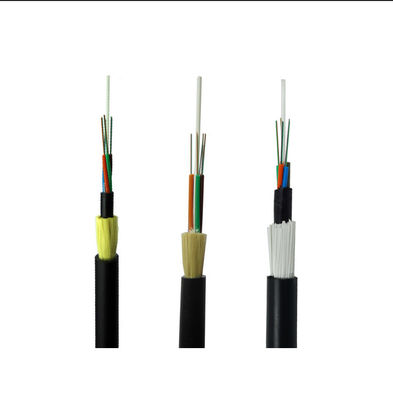

Metal olmayan, kendini destekleyen 12 çekirdekli ADSS optik fiber kablosu
Ürün Tanımı
Bu Tek Mod Kablosu 2/4/6/8/12/24/48/96 Temel ADSS Fiber Optic Kablosu, açık hava montajı için uygundur.Hafif zırhlı yapısı ile Amaid Yarn mesajcı tek modlu kablo yapar 2/4/6/8/12/24/48/96 çekirdek ADSS Fiber Optic Kablo kendisi yerçekimi.
Bu spesifikasyon, kurulum dışındaki kullanım için müşteriye sağlanacak tüm dielektrik kendi kendine desteklenen optik fiber kablosunun (ADSS) gereksinimlerini kapsar.
Optik fiber kablosu, bu spesifikasyonun gereksinimlerine uygun olmalıdır ve genel olarak en son standartlara veya daha iyi standartlara uymalıdır:
ITU-T G.650: Tek modlu lif ve kabloların doğrusal, deterministik özellikleri için tanımlamalar ve test yöntemleri
ITU-T G.652.D: Tek modlu optik fiber ve kablo özellikleri
IEC 60793-2-50 B1.3: B sınıfı tek modlu lifler için bölümsel spesifikasyon
IEEE Std 1222TM, Tüm Dielektrik Kendiliğinden Desteklenen Fiber Optic Kablo için IEEE Standartı.
Özellikler
Genel Özellikler
| Kablo Türü |
ADSS |
| Elyaf Türü |
G652D |
| Uygulama |
Uzak mesafeli telekom, yüksek voltajlı alanlarda LAN veya telekom ağına erişim; |
| Tavsiye edilen kurulum yöntemleri |
Güç aktarım sistemi, çok gürültü alanları ve yüksek elektromanyetik inerferans |
| Çevre |
Dışarıda |
| Sıcaklık aralığı |
-40°C -70°C |
Fiber Özellikleri
| Tek modlu optik fiber için ITU-T G.652D (B1.3) teknik parametre |
| Optik özellikleri |
|
|
|
| Mod alanı çapı (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| Kesim dalga boyu (λcc) |
|
≤1260 |
nm |
| Zayıflama katsayısı |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Makro bükme kaybı |
φ75mm, 100 çember, 1550nm |
≤0.1 |
dB |
| Zayıflama eşitsizliği |
|
≤0.05 |
dB |
| Dağınıklık katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤ 5.3
≤18
|
Ps/ ((nm.km)
Ps/ ((nm.km)
Ps/ ((nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
nm |
| Maksimum sıfır dağılım eğimleri |
|
≤0.093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| Geometrik özellik |
|
|
|
| Kaplama çapı |
|
125.0±1.0 |
μm |
| Çekirdek/kaplama konsantrizite hatası |
|
≤0.8 |
μm |
| Kaplama dairesel olmayan |
|
≤1.0 |
% |
| Kaplama çapı |
|
245.0±10 |
μm |
| Kaplama/kaplama konsantrisite hatası |
|
≤12.0 |
μm |
| Kaplama dairesel olmayan |
|
≤ 8 |
% |
| Renkli kaplamanın çapı |
|
250.0±15 |
μm |
| Mekanik özellikleri |
|
|
|
| Kürükleme (dalgayı) |
|
≥ 4 |
m |
| Sıkıntı kanıtlaması |
|
>0.69 |
Ortalama |
| Kaplama şeridi gücü |
Ortalama değer
Zirve değeri
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dinamik gerginlik korozyonuna duyarlılık parametresi (n)ddeğer) |
|
≥20 |
|
StandartCkokusuBen...dentifikasyonFİber
| - Hayır, hayır. |
1 |
2 |
3 |
4 |
5 |
6 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Çizgi |
Beyaz |
| - Hayır, hayır. |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua
|

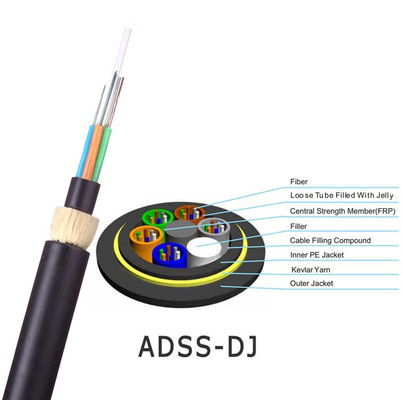

KabloDİzle
| Parçalar |
Tanımlamalar |
| Optik fiber ((G.652D) |
12F |
24F |
| Sıfır tüp |
Malzeme |
PBT (Polybutylene Terephthalate) |
| Tüp başına lifler |
4 |
4 |
| Sayılar |
3 |
6 |
| Doldurma çubuğu |
Sayılar |
3 |
0 |
| Merkezi güç üyesi |
Malzeme |
FRP (Şekil lifle güçlendirilmiş plastik) |
| Su engelleyici malzeme |
Su geçirmez iplik |
| Ek güç üyesi |
Aramid ipliği |
| Dış kabuk |
Malzeme |
Siyah HDPE |
| Kalınlığı |
Adı: 1,6 mm |
| Kablo nominal çapı ((± 0,3 mm) |
10.0 |
| Kablo yaklaşık ağırlığı (kg/km) |
78 |
| RTS (Rated Tension Stress) |
4.5KN |
| Maksimum çalışma gerilimi (40% RTS) |
1.8KN |
| Günlük stres (15-25%RTS) |
0.675-1.125KN |
| Yönlendirilebilir en yüksek uzunluk |
100 metre. |
| Çakmak |
Kısa süre |
2200N/100mm |
| Uygulanabilir sıcaklık aralığı |
Operasyon |
-40°C~+70°C |
| Kurulum |
-10°C~+50°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Bükme yarıçapı |
Kurulum |
Kablo çapının 20 katı |
| Operasyon |
Kablo çapının 10 katı |
KabloSÇalılıkMark yapma
Her kablo, kabloların dış kabuğunda açıkça belirtilen aşağıdaki bilgilere sahiptir:
a. Üreticinin adı.
b. Üretici yılı
C. Kablo ve fiber türü
D. Uzunluk işareti (normalde her metreye basılır)
veya müşteri gereksinimlerine göre.
Kablo Performansı
| Ürün |
Deneme |
Test Yöntemi |
Test sonucu |
| 1 |
Çekim gücü
IEC 60794-1-E1
|
Gerginlik yükü:1500N
Zaman: 1 dakika
Kablo uzunluğu: ≥50m
|
Kayıp değişikliği≤0,1dB@1550nm
Elyaf kırılmadı ve kabuk hasar görmedi.
|
| 2 |
Etkisi
IEC 60794-1-E4
|
Yükseklik: 1m
Ağırlık: 1 kg
Çarpışma noktası: ≥5
Çarpışma döngüsü: lokanta başına 3 döngü
|
Kayıp değişikliği≤0,1dB@1550nm
Elyaf kırılmadı ve kabuk hasar görmedi.
|
| 3 |
Tekrarlanan Eğme
IEC 60794-1-E6
|
Bending çapı: Kablo dış çapının 25X
Uygulanan yük: 25kg
Bükme döngüsü: 30 kere
Bükme hızı: 2 saniyede 1 döngü
|
Kayıp değişikliği≤0,1dB@1550nm
Elyaf kırılmadı ve kabuk hasar görmedi.
|
| 4 |
Torsiyon
IEC 60794-1-E7
|
Torsiyon uzunluğu: 1m
Uygulanan yük: 25kg
Torsiyon açısı: ±90 veya +180
Dönüşüm döngüsü: ≥10 kere
|
Kayıp değişikliği≤0,1dB@1550nm
Elyaf kırılmadı ve kabuk hasar görmedi.
|
| 5 |
Su Penetrasyonu
IEC 60794-1-F5B
|
Su yüksekliği: 1m
Kablo uzunluğu: 3m
Saklama süresi: 24 saat
|
Kablonun karşı ucundan su sızmadı. |
| 6 |
Sıcaklık
IEC 60794-1-F1
|
Sıcaklık adımı: +20°C->-40°C°C >+70°C->+20°C
Depolama süresi: her adım için 24 saat
Döngü: 2 kez
|
Kayıp değişikliği≤0,1dB@1550nm
Elyaf kırılmadı ve kabuk hasar görmedi.
|
| 7 |
Bileşik akış
IEC 60794-1-E14
|
Örnek uzunluğu: 30cm
Sıcaklık: 70°C±2°C
Saklama süresi: 24 saat
|
Bileşik akış yok |
Özellikleri
1500ft (457m) 'ye kadar uzanan uzunluklar ve 432'ye kadar lif sayıları için tasarım ayrıntıları
Tek geçişli kurulum -- hiç haberci, hiç bağlama teli -- daha hızlı ve daha düşük maliyetli
Kablo kuru çekirdek teknolojisi kullanılarak su bloke edilmiştir, bu nedenle dağınık su baskını bileşikleri yoktur
Dağıtım ve yüksek voltajlı aktarım hatlarında kullanılmak üzere uygun
Mesajcı kablosu gerekmez. Tamamen kendi kendine dayanır.
