Kendinden Destekli ADSS Fiber Optik Kablo Siyah Dış Kılıf Rengi Kolay Kurulum

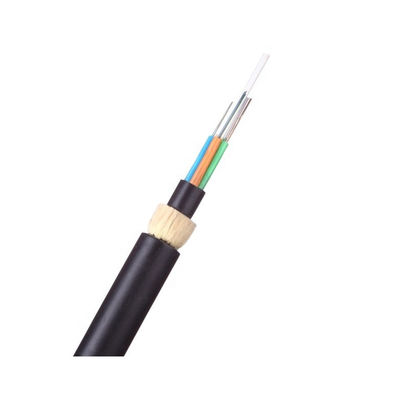

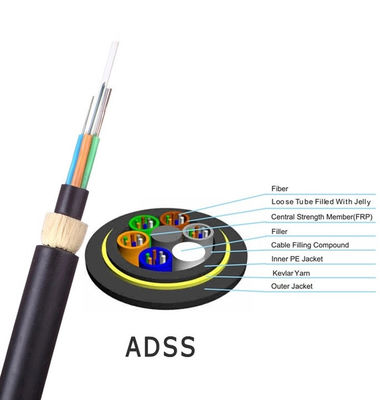

ADSS optik kablosu, gevşek katmanlı çok telli yapıyı benimser.250 µ M optik fiber, su geçirmez bileşikle doldurulmuş, yüksek modüllü malzemeden yapılmış gevşek bir tüpe sarılmıştır.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeğinin (FRP) etrafında bükülür ve kablo çekirdeğinin boşluğu su bloke edici merhemle doldurulur.Kablo çekirdeği, polietilen (PE) iç kılıf ile ekstrüde edilir, ardından takviye için aramid ile bükülür ve son olarak polietilen (PE) dış kılıf veya dış kılıf ile ekstrüde edilir.
Özellikler
1. Suda şişen iplik tekrar su koruması sağlar (kuru çekirdek yapısı)
2.Metal olmayan yapı
3. Cam elyaf takviyeli polimer merkezi mukavemet elemanları ve aramid iplik çevresel mukavemet elemanları mükemmel mukavemet sağlar
4. Esnek tampon tüpü, kullanımı kolay terminal muhafazası sağlar
5. Tek katmanlı SZ büküm, fiber tüpün stresini sınırlar
6. Elyaf korumasını sağlamak için elyaf dostu tiksotropik jel tüp
7.TIA 598 standart renk kodu
8.6 veya 12 fiber tüp yapısı
Uygulamalar
1. Dış mekan dağıtımına uyarlandı
2.Uzun mesafe ve yerel alan ağı iletişimi
3. Alçak gerilim iletim ve dağıtım sistemi
4.Demiryolları ve Telekomünikasyon direği güzergahı
Genel Şartname
| Kablo tipi |
ADSS |
| Elyaf Tipi |
G652D |
| Başvuru |
Uzun mesafe telekom, yüksek gerilim alanında LAN veya telekom ağına erişim; |
| Önerilen yükleme yöntemleri |
Güç aktarım sistemi, çok gök gürültülü alanlar ve yüksek elektromanyetik parazit |
| Çevre |
Dış mekan |
| Sıcaklık aralığı |
-40 ℃ ila 70 ℃ |
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| Optik Özellikler |
|
|
|
| Mod alan çapı (MFD) |
1310nm
1550nm |
9,2±0,4
10,4±0,8 |
µm
µm |
| Kesme dalga boyu (λcc) |
|
≤1260 |
deniz mili |
| zayıflama katsayısı |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0,1 |
dB |
| Zayıflama düzensizliği |
|
≤0,05 |
dB |
| dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm |
≤3,5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Sıfır dağılım dalga boyu |
|
1300~1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi |
|
≤0,093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm |
1.466
1.467 |
|
| geometrik karakteristik |
|
|
|
| kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eş merkezlilik hatası |
|
≤0,8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eş merkezlilik hatası |
|
≤12.0 |
µm |
| Kaplama daireselliği |
|
≤8 |
% |
| renkli kaplama çapı |
|
250.0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
M |
| Prova stresi |
|
>0.69 |
ortalama |
| Kaplama şeridi kuvveti |
Ortalama değer
Tepe değeri |
1.0-5.0
1.3-8.9 |
N
N |
| Dinamik stres korozyon duyarlılığı parametresi (nDdeğer) |
|
≥20 |
|
| Öğeler |
Açıklamalar |
| Optik fiber(G.652.D) |
12F |
24F |
| Gevşek boru |
Malzeme |
PBT (Polibütilen Tereftalat) |
| Tüp başına lifler |
4 |
4 |
| Sayılar |
3 |
6 |
| İnşaat demiri |
Sayılar |
3 |
0 |
| Merkezi güç elemanı |
Malzeme |
FRP (Cam elyaf takviyeli plastik) |
| Su engelleme Malzemesi |
Su engelleme ipliği |
| Ek güç elemanı |
Aramid iplikler |
| Dış kılıf |
Malzeme |
Siyah HDPE |
| Kalınlık |
Nominal: 1,6 mm |
| Kablo nominal çapı(±0.3mm) |
10.0 |
| Kablo yakl.ağırlık (kg/km) |
78 |
| Nominal Gerilim Gerilmesi (RTS) |
4.5KN |
| Maksimum çalışma gerilimi (%40 RTS) |
1.8KN |
| Günlük stres (%15-25 RTS) |
0,675-1,125KN |
| İzin verilen maksimum aralık |
100m |
| Ezmek |
Kısa zaman |
2200N/100mm |
| Uygulanabilir sıcaklık aralığı |
Operasyon |
-40°C~+70°C |
| Kurulum |
-10°C~+50°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Bükülme yarıçapı |
Kurulum |
20 kat kablo çapı |
| Operasyon |
10 kat kablo çapı |
Kalite ve Güvenlik
Her ürünün müşterilerin kalite gereksinimlerini karşılayabilmesini sağlayan sıkı ve eksiksiz bir kalite kontrol sistemi uyguladık.Ayrıca, tüm ürünlerimiz sevkıyattan önce sıkı bir şekilde denetlenmiştir.Ürünlerimiz RoHS, ISO9001 ve TLC sertifikalarını geçmiştir.
