Açık hava tüm dielektrik 72 çekirdekli ADSS fiber optik kablosu
ADSS kablosu gevşek bir şekilde bükülmüştür. Optik kablonun yapısı, 250μm optik fiber'i yüksek modüllü plastikten yapılmış gevşek bir tüp içine sarmaktır.Tüp su geçirmez doldurma bileşiği ile doludur. Tüp (ve dolgu) kompakt dairesel bir kablo çekirdeği oluşturmak için FRP (diş lifleri ile güçlendirilmiş plastik) etrafında metal olmayan bir merkezi güç üyesi olarak bükülür. Kablo çekirdeğini dolguyla doldurduktan sonra.Dış katman, ince bir polietilen iç kapağıdırİç kabuk, güçlendirici üye olarak aramid fiber stranded tabakasını ve dış kabuk PE veya AT (anti-tracking) kabukunu benimser.
Özellikleri
1- Tamamen dilektrik, kendi kendini taşıyan hava fiber optik kablosu, yapıda hiç metal malzeme yok.
2Büyük sayıda fiber çekirdeği, hafif ağırlık, kaynak tasarrufu sağlayan elektrik hattı ile monte edilebilir.
3Yüksek germe dayanıklılığı olan aramid malzemesini kullanın.
4.Küçük termal genişleme, sıcaklık büyük değişiklikler olduğunda kablo hattının yayının değişimi küçüktür.
5Güç elemanı olarak çift katmanlı aramid ipliği, yüksek irtifalardaki tuzlu göl bölgesi veya 800 metreden fazla uzanan bir hat gibi sert çevreye cevap verir.
6Üç katmanlık kabuk, PE/AT dış ceket olarak.- Hayır.
Başvurular
1. Dışarıda dağıtım için kabul edildi
2Yüksek elektromanyetik müdahale yerlerindeki ağlar
3Uzun mesafe ve yerel alan ağ iletişimleri
4. Düşük voltajlı aktarım ve dağıtım sistemi
Özellikler
| Kablo lif sayımı |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Yapı |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Fiber tarzı |
/ |
G.652D |
| Merkezi güç üyesi |
malzeme |
mm |
FRP |
| Diametre (ortalama) |
1.5 |
1.5 |
2.1 |
| Sıfır tüp |
Malzeme |
mm |
PBT |
| Diametre (ortalama) |
1.8 |
2.1 |
2.1 |
| Kalınlık (ortalama) |
0.32 |
0.35 |
0.35 |
| En fazla lif/boş boru |
6 |
12 |
12 |
| Tüplerin rengi |
Tam renk tanımlaması |
| Fiber aşırı uzunluğu |
% |
0.7~0.8 |
| Suya dayanıklı |
Malzeme |
/ |
Kablo jölesi |
| İç sekat |
malzeme |
mm |
MDPE |
| İç kabuk |
0.9mm |
| Metal olmayan güçlendirici bileşenler |
Malzeme |
/ |
Aramid ipliği |
| Dış kabuk |
malzeme |
mm |
MDPE |
| Dış kabuk |
1.8mm |
| Kablo çapı (ortalama) |
mm |
10.9 |
11.5 |
12.1 |
| Kablo ağırlığı (yaklaşık) |
kg/km |
95 |
110 |
120 |
| Kablo Bölüm alanı |
mm2 |
93.31 |
103.87 |
114.99 |
| Sıvılandırma katsayısı ((Max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| RTS (Rated Tensile Strength) |
- Bilmiyorum. |
6 |
| Maksimum izin verilen gerilim (MAT) |
- Bilmiyorum. |
2.5 |
| Yıllık ortalama çalışma gerilimi (EDS) |
- Bilmiyorum. |
3.2 |
| Young modülü |
kn/mm2 |
7.8 |
| Termal genişleme katsayısı |
10-6°C |
9 |
| Ezme direnci |
Uzun vadeli |
N/100mm |
1100 |
| Kısa süreli |
2200 |
| İzin verin Eğiliş Yarıçapı |
statik |
mm |
OD'nin 15 |
| dinamik |
OD'nin 20'si |
| Sıcaklık |
Yumurta dökerken |
°C |
-20~+60 |
| Depolama ve nakliye |
-40~+70 |
| koşuyor |
-40~+70 |
| Uygulama Alanı |
110kV altındaki gerilim seviyesi, 25m/s altındaki rüzgar hızı, 5mm buzlama için uygundur. |
| Kablo işaretleri |
Şirket Adı ADSS-××B1-PE-100M DL/T 788-2001 ××××M Yıl
(Ya da müşteri talebi üzerine)
|
Not:Bu bilgi sayfası sadece bir referans olabilir, ancak sözleşmeye ek olarak kullanılamaz.

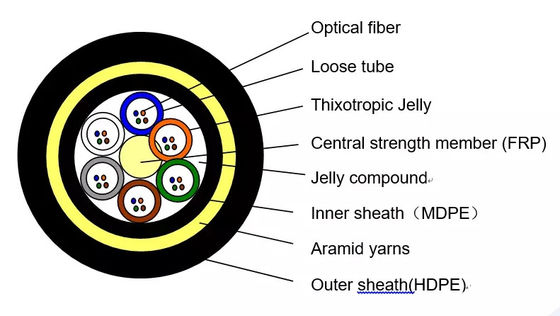

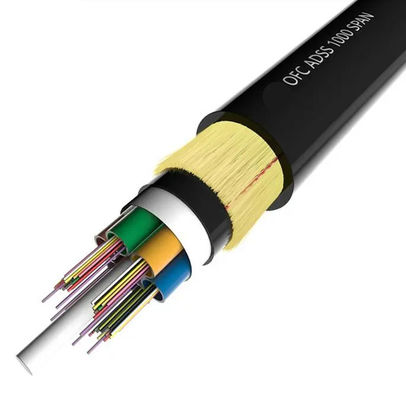

Ürün Yapısı
