Kendinden Destekli ADSS Fiber Optik Kablo Siyah Dış Kılıf Rengi Kolay Kurulum
Bu Tek Modlu 2/4/6/8/12/24/48/96 Çekirdekli ADSS Kabloları, dış mekan havadan kurulum için uygundur. Amaid Yarn mesajcılı hafif zırhlı yapı, Tek Modlu Kablo 2/4/6/8/12/24 yapar /48/96 Çekirdekli ADSS Fiber Optik Kablonun kendisi yerçekimidir.
Bu spesifikasyon, kurulum dışında kullanılmak üzere müşteriye sağlanacak Tamamen Dielektrik Kendinden Destekli Optik Fiber Kablonun (ADSS) gereksinimlerini kapsar.
Fiber optik kablo, bu spesifikasyonun gerekliliklerine uymalı ve genel olarak aşağıdaki standartları karşılamalı veya daha iyi olmalıdır:
ITU-T G.650: Tek modlu fiber ve kablonun doğrusal, deterministik nitelikleri için tanımlar ve test yöntemleri
ITU-T G.652.D: Tek modlu fiber optik ve kablonun özellikleri
IEC 60793-2-50 B1.3: B sınıfı tek modlu fiberler için kesit özelliği
IEEE Standardı 1222TM, Tamamen Dielektrik Kendinden Destekli Fiber Optik Kablo için IEEE Standardı
Uygulamalar
1. Tamamen dielektrik kendinden destekli havai fiber optik kablo, yapıda metal, malzeme yok.
2. Çok sayıda fiber çekirdek, hafif ağırlık, güç hattı ile döşenerek kaynakları koruyabilir.
3. Güçlü gerilime dayanmak ve kırışık ve silah seslerini önlemek için yüksek çekme mukavemetli aramid malzemeyi benimseyin.
4. Küçük termal genleşme, sıcaklık büyük ölçüde değiştiğinde kablo hattı arkının değişimi küçüktür.
5. çift cidarlı, PE / AT dış kılıf.
Özellikler
| Kablo tipi |
ADSS |
| Elyaf Tipi |
G652D |
| Başvuru |
Uzun mesafe telekom, yüksek gerilim alanında LAN veya telekom ağına erişim; |
| Önerilen yükleme yöntemleri |
Güç aktarım sistemi, çok gök gürültülü alanlar ve yüksek elektromanyetik parazit |
| Çevre |
Dış mekan |
| Sıcaklık aralığı |
-40 ℃ ila 70 ℃ |
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| Optik Özellikler |
|
|
|
| Mod alan çapı (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Kesme dalga boyu (λcc) |
|
≤1260 |
deniz mili |
| zayıflama katsayısı |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0,1 |
dB |
| Zayıflama düzensizliği |
|
≤0,05 |
dB |
| dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3,5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi |
|
≤0,093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| geometrik karakteristik |
|
|
|
| kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eş merkezlilik hatası |
|
≤0,8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eş merkezlilik hatası |
|
≤12.0 |
µm |
| Kaplama daireselliği |
|
≤8 |
% |
| renkli kaplama çapı |
|
250.0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
M |
| Prova stresi |
|
>0.69 |
ortalama |
| Kaplama şeridi kuvveti |
Ortalama değer
Tepe değeri
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dinamik stres korozyon duyarlılığı parametresi (nDdeğer) |
|
≥20 |
|

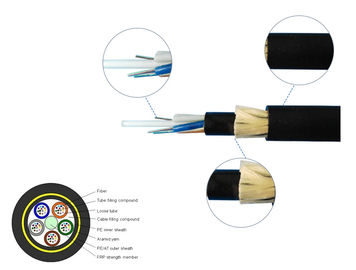

KabloDtasarlamak
| Öğeler |
Açıklamalar |
| Optik fiber(G.652.D) |
12F |
24F |
| Gevşek boru |
Malzeme |
PBT (Polibütilen Tereftalat) |
| Tüp başına lifler |
4 |
4 |
| Sayılar |
3 |
6 |
| İnşaat demiri |
Sayılar |
3 |
0 |
| Merkezi güç elemanı |
Malzeme |
FRP (Cam elyaf takviyeli plastik) |
| Su engelleme Malzemesi |
Su engelleme ipliği |
| Ek güç elemanı |
Aramid iplikler |
| Dış kılıf |
Malzeme |
Siyah HDPE |
| Kalınlık |
Nominal: 1,6 mm |
| Kablo nominal çapı(±0.3mm) |
10.0 |
| Kablo yakl.ağırlık (kg/km) |
78 |
| Nominal Gerilim Gerilmesi (RTS) |
4.5KN |
| Maksimum çalışma gerilimi (%40 RTS) |
1.8KN |
| Günlük stres (%15-25 RTS) |
0,675-1,125KN |
| İzin verilen maksimum aralık |
100m |
| Ezmek |
Kısa zaman |
2200N/100mm |
| Uygulanabilir sıcaklık aralığı |
Operasyon |
-40°C~+70°C |
| Kurulum |
-10°C~+50°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Bükülme yarıçapı |
Kurulum |
20 kat kablo çapı |
| Operasyon |
10 kat kablo çapı |
Kablo Performansı
| Öğe |
Test yapmak |
Test metodu |
Test sonucu |
| 1 |
Gerilme direnci
IEC 60794-1-E1
|
Gerilim yükü: 1500N
Süre: 1dk
Kablo uzunluğu: ≥50m
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 2 |
Darbe
IEC 60794-1-E4
|
Yükseklik: 1m
Ağırlık: 1kg
Darbe noktası: ≥5
Etki döngüsü: nokta başına en az 3 döngü
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 3 |
Tekrar Eğilme
IEC 60794-1-E6
|
Bükme çapı: 25X kablo dış çapı
Uygulanan yük: 25kg
Bükme döngüsü: 30 kez
Bükme hızı: 2 sn'de 1 döngü
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 4 |
burulma
IEC 60794-1-E7
|
burulma uzunluğu: 1m
Uygulanan yük: 25kg
Burulma açısı: ±90 veya +180
Büküm döngüsü: ≥10 kez
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 5 |
Su nüfuzu
IEC 60794-1-F5B
|
Su yüksekliği: 1m
Kablo uzunluğu: 3m
Tutma süresi: 24 saat
|
Kablonun diğer ucundan su sızıntısı yok |
| 6 |
Sıcaklık
IEC 60794-1-F1
|
Sıcaklık adımı:+20°C->-40°C°C >+70°C->+20°C
Tutma süresi: Her adımda 24 saat
Döngü: 2 kez
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 7 |
Bileşik akış
IEC 60794-1-E14
|
Örnek uzunluk: 30cm
Sıcaklık: 70°C±2°C
Tutma süresi: 24 saat
|
Bileşik akış yok
|
Kablo Kılıfı İşaretleme
Her kablo, kabloların dış kılıfı üzerinde açıkça işaretlenmiş aşağıdaki bilgilere sahiptir:
A.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
D.Uzunluk işareti (normalde her metreye yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
Kablo, PI'de belirtilen veya gereksinim olarak belirtilen uzunluklarda sağlanır.Her uzunluk ayrı bir iade edilemez ahşap tamburda sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Her bir makaradaki kablo, ambalaj şeritleriyle kabloya bağlanan bir termal sargı ile tamamen kaplanacaktır.Bu sargı tekrar kullanılabilir ve mükemmel termal ve UV koruması sağlar.
Kablo uçları, su girişini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlara test için kolayca erişilebilir olacaktır.Tamburun içine her bir fiber için zayıflatma performans verilerini içeren bir son denetim testi raporu iliştirilmiştir.
