ADSS Tüm-dielectric Kendiliğinden Destek Açık Hava Fiber Optic Kablosu 72 çekirdek
Açıklama

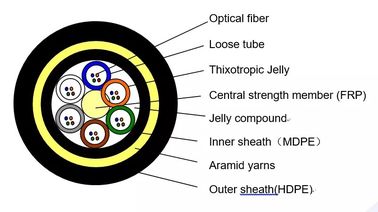

ADSS kablosu, 250μm çapında liflerden oluşur ve yüksek modüllü plastiklerden yapılmış gevşek bir tüpün içine yerleştirilir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur ve FRP'den yapılmış metal olmayan bir merkezi dayanıklılık elemanının etrafına sıkıştırılırBu, kompakt ve dairesel bir kablo çekirdeği oluşturur, daha sonra bir doldurma bileşiği ile doldurulur ve PE'den yapılmış ince bir iç kablo ile kaplanır.Ardından, iç kabuk üzerine bir katman aramid iplik uygulanır., ve son olarak, kablo izleme karşıtı PE veya AT'den yapılmış bir dış kaplama ile tamamlanır.
ADSS kablosunun tasarlanmasında, havada elektrik hatlarının gerçek durumu tam olarak dikkate alınır. 110kV altındaki havada elektrik hatları için, PE dış kablosu uygulanır.110kV veya daha fazla olan elektrik hatları içinAramit miktarı ve dallama sürecinin özel tasarımı, çeşitli aralıklarda talebi karşılayabilir.
Özellikleri
Havadaki fiber optik kablo tamamen dielektrik ve kendi kendini taşıyan, yapısında metal olmayan.
Çok sayıda fiber çekirdeği var, hafif ve kaynak tasarrufu sağlayan elektrik hatlarının yanına monte edilebilir.
Kablo, gerilmeye dayanabilmek ve hasarı önlemek için yüksek germe dayanıklılığı olan aramid malzemesi kullanır.
Küçük bir termal genişlemesine sahiptir, yani kablonun yayı sıcaklık değişikliklerinden çok az etkilenir.
Kablo, dayanıklılık için iki kat aramid iplik katmanına sahiptir ve yüksek irtifalardaki tuzlu göller veya 800 metreden fazla uzanan hatlar gibi sert ortamlar için uygundur.
Kablo, PE/AT'yi dış kabuğu olarak içeren üç katmanlı bir kablo kablosuna sahiptir.
Özellikler
| Kablo lif sayımı |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Yapı |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Fiber tarzı |
/ |
G.652D |
| Merkezi güç üyesi |
malzeme |
mm |
FRP |
| Diametre (ortalama) |
1.5 |
1.5 |
2.1 |
| Sıfır tüp |
Malzeme |
mm |
PBT |
| Diametre (ortalama) |
1.8 |
2.1 |
2.1 |
| Kalınlık (ortalama) |
0.32 |
0.35 |
0.35 |
| En fazla lif/boş boru |
6 |
12 |
12 |
| Tüplerin rengi |
Tam renk tanımlaması |
| Fiber aşırı uzunluğu |
% |
0.7~0.8 |
| Suya dayanıklı |
Malzeme |
/ |
Kablo jölesi |
| İç sekat |
malzeme |
mm |
MDPE |
| İç kabuk |
0.9mm |
| Metal olmayan güçlendirici bileşenler |
Malzeme |
/ |
Aramid ipliği |
| Dış kabuk |
malzeme |
mm |
MDPE |
| Dış kabuk |
1.8mm |
| Kablo çapı (ortalama) |
mm |
10.9 |
11.5 |
12.1 |
| Kablo ağırlığı (yaklaşık) |
kg/km |
95 |
110 |
120 |
| Kablo Bölüm alanı |
mm2 |
93.31 |
103.87 |
114.99 |
| Sıvılandırma katsayısı ((Max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| RTS (Rated Tensile Strength) |
- Bilmiyorum. |
6 |
| Maksimum izin verilen gerilim (MAT) |
- Bilmiyorum. |
2.5 |
| Yıllık ortalama çalışma gerilimi (EDS) |
- Bilmiyorum. |
3.2 |
| Young modülü |
kn/mm2 |
7.8 |
| Termal genişleme katsayısı |
10-6°C |
9 |
| Ezme direnci |
Uzun vadeli |
N/100mm |
1100 |
| Kısa süreli |
2200 |
| İzin verin Eğiliş Yarıçapı |
statik |
mm |
OD'nin 15 |
| dinamik |
OD'nin 20'si |
| Sıcaklık |
Yumurta dökerken |
°C |
-20~+60 |
| Depolama ve nakliye |
-40~+70 |
| koşuyor |
-40~+70 |
| Uygulama Alanı |
110kV altındaki gerilim seviyesi, 25m/s altındaki rüzgar hızı, 5mm buzlama için uygundur. |
| Kablo işaretleri |
Şirket Adı ADSS-××B1-PE-100M DL/T 788-2001 ××××M Yıl
(Ya da müşteri talebi üzerine)
|
Not:Bu bilgi sayfası sadece bir referans olabilir, ancak sözleşmeye ek olarak kullanılamaz.
