GJXFH FTTH
Tek yönlü kapalı kablo yay tipi çok Çekirdekli tek modlu saplamalı kablo telekomünikasyon tel LAN

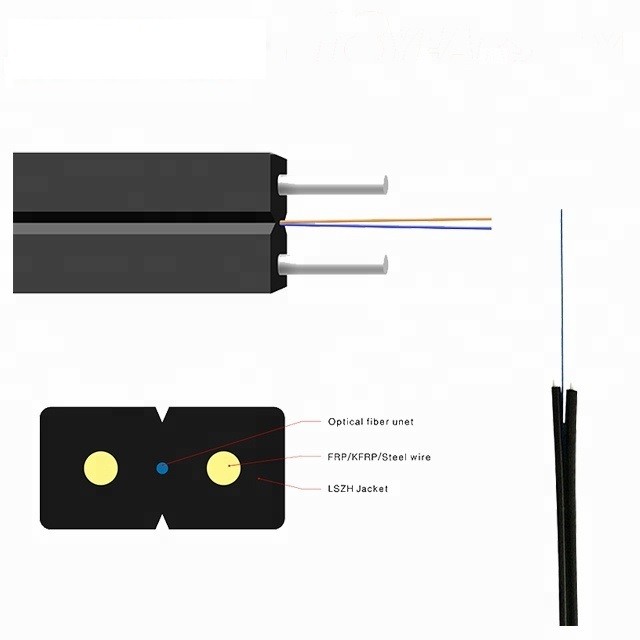

250um renkli kaplama elyafı merkeze yerleştirilmiştir.İki paralel Fiber Takviyeli Plastik (FRP) yerleştiriliriki tarafta.Kablo, siyah veya renkli UV ve aleve dayanıklı LSZH kılıf ile tamamlanmıştır.

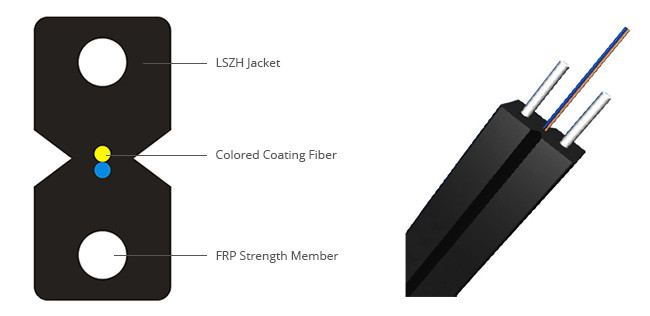

Yapı:
- Papyon tipi kesit tasarımı
- mukavemet elemanı olarak iki paralel FRP teli
- Ortada G657A1/A2 esnek dayanıklı fiber
- PE veya LSZH dış kılıf
Özellik:
- İyi UV ve aleve dayanıklı.
- Yay tipi düz yapı.
- Kompakt, yumuşak, esnek, kurulumu kolay.
1. Daha fazla bant genişliği sağlayan ve ağ iletim performansını artıran bükülmeye dayanıklı özel optik fiber;
2. İki paralel FRP takviyesi, optik kablonun iyi bir basınç direncine sahip olmasını sağlar ve optik fiberi korur;
3. Optik kablonun basit yapısı, hafifliği ve güçlü uygulanabilirliği vardır;
4. Benzersiz oluk tasarımı, soyulması kolay, bağlanması kolay, kurulum ve bakımı basitleştirir;
5. Düşük dumanlı halojen içermeyen alev geciktirici polietilen kılıf veya alev geciktirici PVC kılıf, çevre koruma.
6. Çeşitli yerinde konektörlerle eşleştirilebilir, yerinde olabilir.
7. Yumuşaklığı ve hafifliği nedeniyle, kılıflı kablo erişim ağında yaygın olarak kullanılmaktadır;kılıflı kablonun bilimsel adı, erişim ağının optik kabloyu tanıtmak için bir kelebek kullanmasıdır;şekli kelebek olduğu için kelebek optik kablo, 8 şekilli optik kablo olarak da adlandırılır.
Şartname:
Genel Özellikler
| Kablo türü |
FTTH (Bırak Kablo) |
| Elyaf Türü |
SM G657A1/ SM G657A2 |
| Başvuru |
FTTH, LAN |
| Önerilen yükleme yöntemleri |
hava |
| Çevre |
Kapalı |
| Sıcaklık aralığı |
-40 70℃'ye kadar |
Fiber Özellikleri
| lif tarzı |
Birim |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| şart |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| zayıflama |
dB/km |
≤0.36/0.23 |
≤0,35/0,21 |
≤0,35/0,21 |
| Dağılım |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
| Sıfır dağılım dalga boyu |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Sıfır dağılım eğimi |
ps/(nm²×Km) |
≤0.091 |
≤0.090 |
≤0.092 |
| PMD Maksimum Bireysel Elyaf |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| PMD Tasarım Bağlantı Değeri |
ps/(nm²×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| Fiber kesme dalga boyu λc |
nm |
≧1180,≤1330 |
≧1180,≤1330 |
≧1180,≤1330 |
| Kablo kesme dalga boyu λcc |
nm |
≤1260 |
..... |
..... |
| MFD |
1310nm |
um |
9,2±0,4 |
9,0±0,4 |
9,8±0,4 |
| 1550nm |
um |
10,4±0,8 |
10,1±0,5 |
9,8±0,5 |
| Adım(çift yönlü ölçümün ortalaması) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Lif uzunluğu üzerindeki düzensizlikler ve nokta süreksizliği |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Fark geri saçılım katsayısı |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| zayıflama homojenliği |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Kaplama çapı |
um |
125,0±0,1 |
124.8±0.1 |
124.8±0.1 |
| Dairesel olmayan kaplama |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Kaplama çapı |
um |
242±7 |
242±7 |
242±7 |
| Kaplama/ispinoz eşmerkezli hata |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Dairesel olmayan kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama eşmerkezlilik hatası |
um |
≤0,6 |
≤0.5 |
≤0.5 |
| Kıvrılma(yarıçap) |
um |
≥4 |
≥4 |
≥4 |
Elyafın Standart Renk Tanımlaması
| Numara. |
1 |
2 |
3 |
4 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Kablo Tasarımı
| Kalem |
Açıklama |
| model numarası |
GJXH/GJFXH |
| 1. Elyaf sayısı |
1 Çekirdek , 2 Çekirdek, 4 Çekirdek |
| 2. Kablo Çapı |
3.0*2.0mm |
| 3. Kablo Ağırlığı |
11.5KGS/9.5KGS |
| 4. Güç üyesi |
|
| -Malzeme |
Çelik/CTP |
| -Çap |
0,45 mm |
| 5.Dış Kılıf |
|
| -Malzeme |
LSZH (Siyah/beyaz) |
| 6. Kılıf işaretleme |
|
| -İşaretleme türü |
lazer baskı |
Güç Üyesi
Mukavemet elemanı çelik veya FRP'den yapılmıştır.Kabloya çekme sağlar.
kılıf, kabloyu su girişinden korur.
Dış Ceket
LSZH kılıfı elyafın üzerine ekstrüde edilir.
Kablo Kılıf İşaretleme
Her kabloda, kabloların dış kılıfında açıkça işaretlenmiş aşağıdaki bilgiler bulunur:
a.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
NS.Uzunluk işareti (normalde her metrede yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
Başvuru:
1. İç mekan kablolaması için kullanılır, son kullanıcılar doğrudan kabloları kullanır;
2. Optik kabloların binalarda tanıtılmasında kullanılır;
FTTH'deki kullanıcıların iç mekan kablolaması için.
