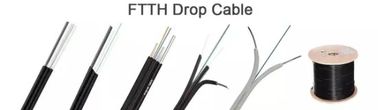

Ind-Simplex Bow Tip G657A1 Drop Wire Optik Fiber 2 Coretype Tek modlu kanal damla kablosu iletişim kablosu Telekomünikasyon ağı
Kelebek şeklindeki optik fiber kablosu, optik fiber'i merkeze yerleştirmek, iki paralel FRP kablosunu her iki tarafa da destek elemanları olarak yerleştirmek,ve az dumanlı, halogensiz, alev gerileyici bir kabuk ekstrüde ederek. Güçlendirici üye (FRP) PE ((LSZH,PVC) ceket ile kaplama, oluk her iki tarafına yerleştirilir.
Yapı:
- Yaylı kravat tipi kesit tasarımı
- iki paralel FRP tel, dayanıklılık üyesi olarak
- G657A1 ortasında esnek dayanıklı lif
- Güçlendirici eleman (FRP) oluk her iki tarafına yerleştirilir
- PE veya LSZH dış ceket
Özellik
1Özel bükülmeye dayanıklı optik fiber, daha fazla bant genişliği sağlayarak ağ iletim performansını arttırır;
2. İki paralel FRP veya metal takviye optik kabloyu iyi basınç direnci sağlar ve optik lif korur;
3Optik kablo basit yapıya, hafif ağırlığa ve güçlü pratikliğe sahiptir.
4. Eşsiz oluk tasarımı, kolay soyulması, kolay bağlanması, kurulum ve bakımı basitleştirmek;
5Düşük duman halogensiz alev gerileyici polietilen kapağı veya alev gerileyici PVC kapağı, çevre koruması.
6Çeşitli konektörlerle eşleştirilebilir.
7Yumuşaklığı ve hafifliği nedeniyle, kaplama kablosu erişim ağında yaygın olarak kullanılmaktadır.Kablo kablosunun bilimsel adı, erişim ağının optik kabloyu sokmak için bir kelebek kullandığıdır.; formunun bir kelebek olduğu için kelebek optik kablo, 8 şekilli optik kablo olarak da adlandırılır.
Spesifikasyon
Genel Özellikler
| Kablo Türü |
FTTH ((Drop Kablo) |
| Elyaf Türü |
SM G657A1/ SM G657A2 |
| Uygulama |
FTTH, LAN |
| Tavsiye edilen kurulum yöntemleri |
Havadan |
| Çevre |
İçeride |
| Sıcaklık aralığı |
-40 70°C'ye |
Fiber Özellikleri
| Fiber tarzı |
Birim |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| Durum |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| zayıflama |
dB/km |
≤ 0,36 / 0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Dağınıklık |
1310nm |
Ps/ ((nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/ ((nm*km) |
≤22 |
≤22 |
≤22 |
| Sıfır dağılım dalga boyu |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Sıfır dağılım eğimleri |
ps/(nm2×Km) |
≤0.091 |
≤0.090 |
≤0.092 |
| PMD Maksimum Bireysel Elyaf |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| PMD Tasarım Bağlantısı Değeri |
ps/(nm2×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| Fiber kesme dalga boyu λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Kablo kesimi dalga boyu λcc |
nm |
≤1260 |
..... |
..... |
| MFD |
1310nm |
- Evet. |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
- Evet. |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Adım ((iki yönlü ölçüm ortalaması) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Fiber uzunluğundaki düzensizlikler ve nokta kesintileri |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
| Farklılık geri dağıtım katsayısı |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Zayıflama tekdüzeliği |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Kaplama çapı |
- Evet. |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Kaplama çapı |
- Evet. |
242±7 |
242±7 |
242±7 |
| Kaplama/çifte konsantrik hatası |
- Evet. |
≤12.0 |
≤12.0 |
≤12.0 |
| Çembersiz kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama konsantrizite hatası |
- Evet. |
≤0.6 |
≤0.5 |
≤0.5 |
| Kavşak (radius) |
- Evet. |
≥ 4 |
≥ 4 |
≥ 4 |
Elyafların Standart Renk Kimliği
| - Hayır, hayır. |
1 |
2 |
3 |
4 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Kablo Tasarımı
| Ürün |
Açıklama |
| Model numarası |
GJYXFH03 |
| 1- Lif sayımı. |
1 çekirdek, 2 çekirdek, 4 çekirdek |
| 2Kablo çapı |
6.8mm |
| 3İç kablo çapı |
2.0*3.0mm |
| 4Güçlü üye. |
|
| - Malzeme. |
FRP |
| -Diametre |
0.45mm |
| 5. Dış kabuk |
|
| - Malzeme. |
PE/LSZH (Siyah/beyaz) /PVC |
| 6. Kabuk işaretlemesi |
|
| - İşaretlemenin türü |
Lazer baskı |
Güç Üyesi
Güç elemanı FRP'den yapılmış, kabloya germe gücü sağlar.
Kabloyu suyun içeri girmesinden korumak için kablo kılıfı.
Dış ceket
LSZH kabuğu, lif üzerinde dışa vurulur.
Kablo kablosunun işaretlenmesi
Her kablo, kabloların dış kabuğunda açıkça belirtilen aşağıdaki bilgilere sahiptir:
a. Üreticinin adı.
b. Üretici yılı
C. Kablo ve fiber türü
D. Uzunluk işareti (normalde her metreye basılır)
veya müşteri gereksinimlerine göre.
Uygulama
1. Kapalı kablolama için kullanılır, son kullanıcılar kabloları doğrudan kullanırlar;
2. Binalarda optik kabloların yerleştirilmesi için kullanılır;
FTTH kullanıcılarının iç kablolamaları için.
