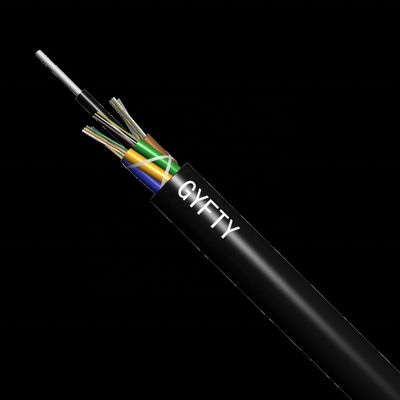

GYFTY
Gevşek Tüp Örgülü Zırhsız 2-144 Çekirdek Dış Mekan Anten ve Kanal İletişim Fiber Optik Kablo

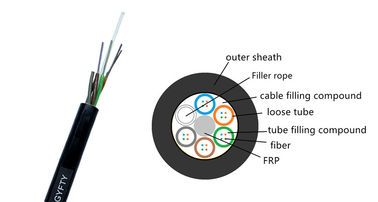

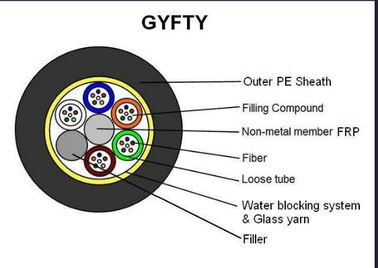

Yapı:
GYFTY optik kablosunun yapısı, 250μm optik fiberin yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kaplanması ve gevşek tüpün su geçirmez bileşik ile doldurulmasıdır.
Kablo çekirdeğinin merkezi, cam elyaf takviyeli plastiktir (FRP).Gevşek boru (ve dolgu ipi), kompakt ve yuvarlak bir kablo çekirdeği oluşturmak için merkezi takviye çekirdeğinin etrafında bükülür.Kablo çekirdeğindeki boşluklar su bloke edici dolgu maddeleri ile doldurulur.Bir kablo oluşturmak için kablo çekirdeğinin dışına bir polietilen iç kılıf tabakası ekstrüde edilir.
● Gevşek tüp, bir zamanlar kaplanmış optik fiberi korur
● Gevşek boru, donatı etrafında bükülür
● Takviye, optik kablonun merkezindedir
Özellik:
● "SZ" çift yönlü katman büküm teknolojisini benimseyin
● Adım adım su bloke edici merhem doldurma, tam bölüm su blokajı
● Çelik (alüminyum) kayışlar güvenilir bir şekilde bağlanır, yüksek mukavemete sahiptir ve büküldüğünde çatlama yapmaz
● Kararlı fiber uzunluk kontrolü
● Kablo oluşturulduktan sonra, optik fiberin ek zayıflaması neredeyse sıfırdır ve dağılım değeri değişmez
● Mükemmel çevresel performans, uygulanabilir sıcaklık aralığı -10 ℃ ~ + 70 ℃
Şartname:
Genel Özellikler
| Kablo türü |
GYFTY |
| Elyaf Türü |
G652D |
| Başvuru |
Uzun mesafeli iletişim, LAN |
| Önerilen yükleme yöntemleri |
hava |
| Çevre |
Dış mekan |
| Sıcaklık aralığı |
-40℃ ila 70℃ |
2.2 Fiber Özellikleri
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| Optik Özellikler |
|
|
|
| Mod alan çapı (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Kesme dalga boyu (λcc) |
|
≤1260 |
nm |
| zayıflama katsayısı |
1310nm
1383nm
1550nm
|
＜0,35
＜0,35
＜0.22
|
dB/km
dB/km
dB/km
|
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0.1 |
dB |
| Zayıflama düzensizliği |
|
≤0.05 |
dB |
| Dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
nm |
| Maksimum sıfır dağılım eğimi |
|
≤0.093 |
Not/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| geometrik karakteristik |
|
|
|
| Kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eşmerkezlilik hatası |
|
≤0.8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| Kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eşmerkezlilik hatası |
|
≤12.0 |
µm |
| Dairesel olmayan kaplama |
|
≤8 |
% |
| Renkli kaplamanın çapı |
|
250,0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
m |
| kanıt stresi |
|
＞0,69 |
Gpa |
| Kaplama şeridi kuvveti |
Ortalama değer
tepe değeri
|
1.0-5.0
1.3-8.9
|
n
n
|
| Dinamik stres korozyonu duyarlılık parametresi (nNS değer) |
|
≥20 |
|
Başvuru:
Havai, boru hattı, doğrudan gömülü ve diğer döşeme yöntemleri için uygundur
