OPGW Optik Topraklama Kablosu 72 Çekirdek Dış Hava Fiber Optik Kablo

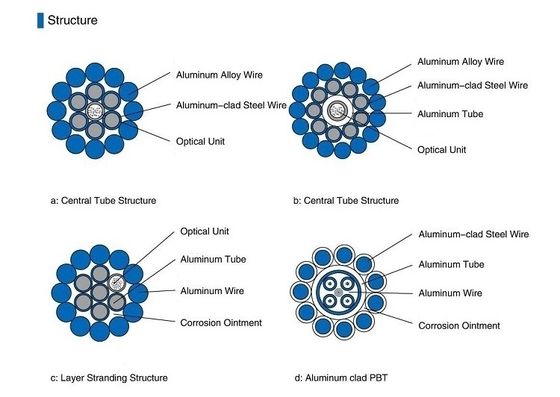

OPGW kablosu, güç iletimi için optik iletim ve havai topraklama kablosundan oluşan bir kablo yapısı türüdür.Enerji nakil hattında hem optik fiber kablo hem de havai topraklama kablosu olarak çalışarak yıldırım çarpmasına ve iletken kısa devre para birimine karşı koruma sağlayabilir. OPGW, paslanmaz çelik boru optik ünite, alüminyum kaplama çelik tel, alüminyum alaşımlı telden oluşur.Merkezi paslanmaz çelik boru yapısına ve katman büküm yapısına sahiptir.Yapıyı farklı ortam koşullarına ve müşteri gereksinimlerine göre tasarlayabiliriz.
Özellikler
1. Büyük çaplı, büyük fiber kapasitesi
2. Yapı kararlıdır ve güvenilirliği yüksektir
3. Yan ve olağanüstü kısa devre akım kapasitesine karşı mükemmel yetenek
4. Optimum büküm tasarımı, ikincil optik fiberin fazla uzunluğunu elde edebilir
5. Tel sayısı iki veya üç katman halinde tasarlanabilir
6. Ortak topraklama kablolarıyla eşleştirin
Şartname
| Kablo Sayısı |
Dış kılıf Çapı (MM) |
Ağırlık (kg) |
İzin verilen minimum Gerilme Dayanımı (N) |
izin verilen minimum Ezilme Yükü (N/100mm) |
Minimum Bükülme Yarıçapı(MM) |
Saklama sıcaklığı(°C) |
| kısa vadeli |
uzun vadeli |
kısa vadeli |
uzun vadeli |
kısa vadeli |
uzun vadeli |
| 72 |
13.5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Not: Bu veri sayfası yalnızca bir referans olabilir, ancak sözleşmeye ek olamaz.Ayrıntılar için lütfen satışlarla iletişime geçin.
Yapısal parametreler
| Kablo modeli |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Paslanmaz çelik boru sayısı /çapı(mm) |
1/3,5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| AL telinin sayısı / çapı (mm) |
0/3,5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| ACS telinin sayısı/çapı(mm) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Kablo Çapı (mm) |
10.5 |
12.0 |
13.0 |
14.0 |
15.0 |
| RTS(KN) |
75 |
45 |
53 |
64 |
80 |
| Kablo ağırlığı (kg/km) |
415 |
320 |
374 |
432 |
527 |
| DC direnci(200C W/km) |
1.36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Esneklik modülü (Gpa) |
162.0 |
96.1 |
95.9 |
95.6 |
97.8 |
| Doğrusal termal genleşme katsayısı(1/×10-6) |
12.6 |
17.8 |
17.8 |
17.8 |
17.2 |
| Kısa devre kapasitesi (kA²s) |
24.0 |
57.3 |
78.9 |
105.8 |
150.4 |
| Maks.çalışma sıcaklığı (C) |
200 |
200 |
200 |
200 |
200 |
Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinim olarak belirtilen uzunluklarda sağlanır.Her uzunluk ayrı bir demir-ahşap tamburda sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Kablo uçları, su girişini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlara test için kolayca erişilebilir olacaktır.Tamburun içine her bir fiber için zayıflatma performans verilerini içeren bir son denetim testi raporu iliştirilmiştir.
