GYTY53
Dış Mekan İletişimi Büyük Çekirdekli Yapı Kanalı Karınca Önleyici Tek Zırhlı Fiber Optik Kablo
yapı:

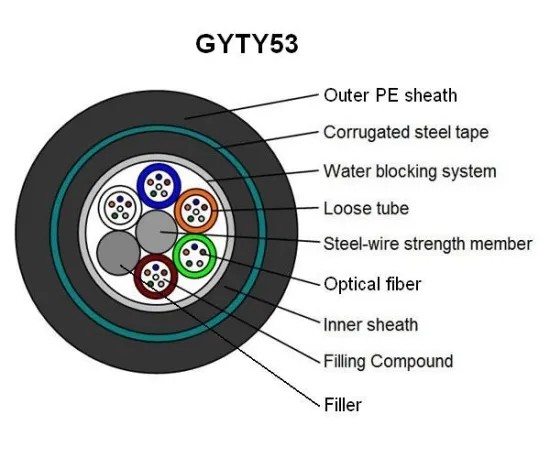

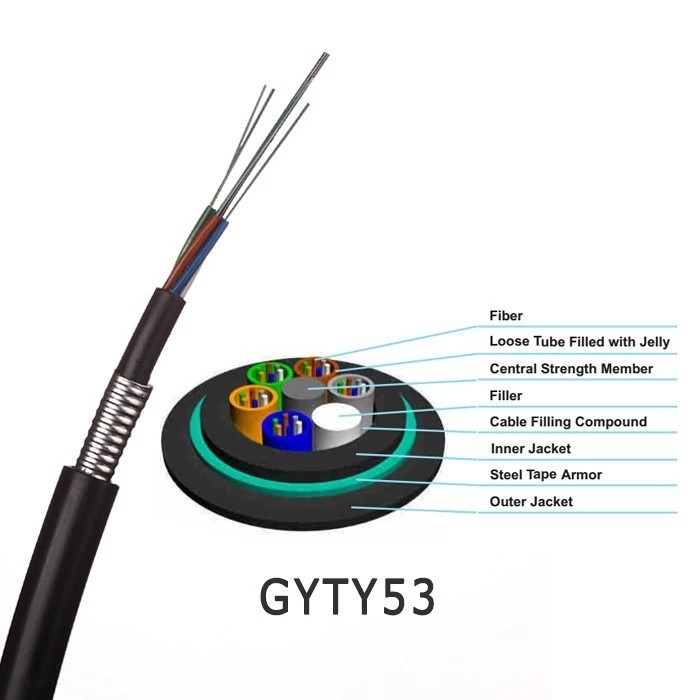

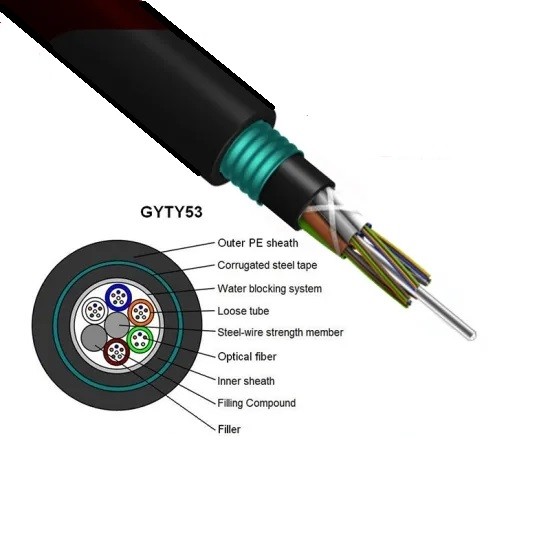

GYTY53 optik kablosunun yapısı, 250μm optik fiberin yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kaplanması ve gevşek tüpün su geçirmez bileşik ile doldurulmasıdır.Kablo çekirdeğinin merkezi, metalle güçlendirilmiş bir çekirdektir.Bazı fiber optik kablolar için, metal takviyeli çekirdeğin dışına bir polietilen (PE) tabakası ekstrüde edilmelidir.Gevşek boru (ve dolgu halatı), kompakt ve yuvarlak bir kablo çekirdeği oluşturmak için merkezi takviye çekirdeğinin etrafında bükülür ve kablo çekirdeğindeki boşluklar, su bloke edici dolgu maddeleriyle doldurulur.Bir polietilen iç kılıf tabakası.Çift taraflı plastik kaplı çelik bant (PSP) uzunlamasına sarılır ve daha sonra kabloları oluşturmak için polietilen kılıfla ekstrüde edilir.
Özellik:
● "SZ" çift yönlü katman büküm teknolojisini benimsemek
● Adım adım su bloke edici merhem doldurma, tam bölümde su bloke etme
● Çelik (alüminyum) kayış, kenarla güvenilir bir şekilde yapışır, yüksek mukavemete sahiptir ve büküldüğünde çatlama yapmaz
● Kararlı fiber fazla uzunluk kontrolü
● Kablo oluşturulduktan sonra, fiberin ek zayıflaması neredeyse sıfırdır ve dağılım değeri değişmez
● Mükemmel çevresel performans, uygulanabilir sıcaklık aralığı -10 ℃ ~ + 70 ℃
Şartname:
| Elyaf Sayısı |
Nominal Çap (mm) |
Nominal Ağırlık (kg/km) |
Tüp Başına Maksimum Elyaf |
Maksimum Sayısı (Tüpler+dolgu maddeleri) |
İzin Verilen Çekme Yükü (N) |
izin verilen ezilme
Direnç
(N/100mm)
|
| Kısa dönem |
Uzun Vadeli |
Kısa dönem |
Uzun Vadeli |
| 2~36 |
13.2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38~72 |
13.8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
14.6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98~120 |
16.0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122~144 |
17.6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Müşterinin isteği üzerine mevcuttur |
Not:
1. Alev geciktirici kablo için, dış kılıf düşük dumanlı halojensiz (LSZH) malzemeden yapılabilir ve tip GYTZS'dir.
2. Müşterinin talebi üzerine, dış kılıf üzerinde boylamasına renk şeritli kablolar sunulabilir.Daha fazla ayrıntı, lütfen GYTA serisine bakın.
3. Müşteri isteğine göre özel kablo yapısı tasarlanıp üretilebilir.
Fiber Özellikleri
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| özellikleri |
Koşullar |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
|
|
|
| Mod alan çapı (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Kesme dalga boyu (λcc) |
|
≤1260 |
nm |
| zayıflama katsayısı |
1310nm
1383nm
1550nm
|
＜0,35
＜0,35
＜0.22
|
dB/km
dB/km
dB/km
|
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0.1 |
dB |
| Zayıflama düzensizliği |
|
≤0.05 |
dB |
| Dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
nm |
| Maksimum sıfır dağılım eğimi |
|
≤0.093 |
Not/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| geometrik karakteristik |
|
|
|
| Kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eşmerkezlilik hatası |
|
≤0.8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| Kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eşmerkezlilik hatası |
|
≤12.0 |
µm |
| Dairesel olmayan kaplama |
|
≤8 |
% |
| Renkli kaplamanın çapı |
|
250,0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
m |
| kanıt stresi |
|
＞0,69 |
Gpa |
| Kaplama şeridi kuvveti |
Ortalama değer
tepe değeri
|
1.0-5.0
1.3-8.9
|
n
n
|
| Dinamik stres korozyonu duyarlılık parametresi (nNS değer) |
|
≥20 |
|
Aşağıdaki standartlara uygun kablo üretip test ediyoruz
| mekanik performans |
| Maksimum Gerilim Performansı |
IEC 60794–1-2-E |
| Maks.Çalışma Gerginliği |
IEC 60794–1-2-E1 |
| ezilme testi |
IEC 6079 –1-2-E3 |
| Darbe Testi |
IEC 60794–1-2-E4 |
| Tekrarlanan Bükme |
IEC 60794–1-2-E6 |
| Burulma Testi |
IEC 60794–1-2-E7 |
| Kablo bükme |
IEC 60794–1-2-E11A |
| Zayıflama Katsayısı |
ITU-T G.652 |
| Yapısal Test |
IEC-60793-1-20 |
| Çevresel performans |
| Sıcaklık Döngüsü |
IEC 60794–1-2-F1 |
| Su nüfuzu |
IEC 60794–1–2-F5B |
| Bileşik Akışı Dosyalama |
IEC 60794-1-E14
|
Kablo Ccevher
Gevşek borular, SZ kullanılarak merkezi mukavemet elemanının etrafına sarılır.SZ büküm, tüpleri birkaç tur boyunca bir yönde, ardından diğer yönde sarar.
Merkez Strend mkor
Merkezi mukavemet elemanı çelikten yapılmıştır Kabloya hem çekme hem de burkulma önleyici mukavemet sağlar.
Gevşek Tüp
Optik fiberler, jöle dolgulu tüp içine yerleştirilmiştir.Tüp, endüstri standardı PBT ile üretilmiştir.Yukarıda gösterilen şemaya göre kolay tanımlama için renklendirilmiştir.
Suçlu Bkilitleme Malzeme
Doldurma bileşimi, gevşek boru ile iç kılıf arasındaki su bloke edici malzeme, kabloyu su girişinden korur.
Zırh
Oluklu çelik bant, ek kablo sıkıştırma gücü, maksimum ezilme önleme özelliği, kemirgen koruması ve kurşun geçirmez performans sağlar.
Dış Ceket
Kablo çekirdeği ve kılıf olarak oluklu çelik bant zırhı üzerine siyah yüksek yoğunluklu bir polietilen kılıf ekstrüde edilir.
Kablo Ssağlık mark yapmak
Her kabloda, kabloların dış kılıfında açıkça işaretlenmiş aşağıdaki bilgiler bulunur:
a.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
NS.Uzunluk işareti (normalde her metrede yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
Başvuru:
Havai, boru hattı, doğrudan gömülü ve diğer döşeme yöntemleri için uygundur
