Çift Zırhlı Dış Mekan Fiber Optik Kablo Haberleşme Büyük Çekirdek Yapısı Denizaltı Fiber Optik Kablo

Dış Mekan İletişimi Büyük Çekirdekli Yapı Doğrudan Gömülü Anti-Karınca Çift Zırhlı Fiber Optik Kablo


yapı:

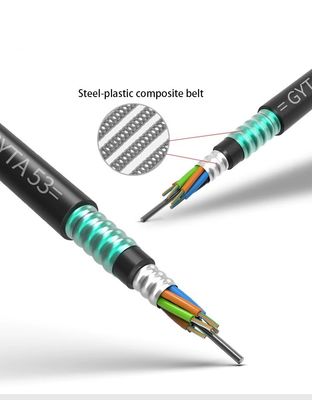

GYTA53 optik kablosunun yapısı, 250μm optik fiberin yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kaplanması ve gevşek tüpün su geçirmez bileşik ile doldurulmasıdır.Kablo çekirdeğinin merkezi, metalle güçlendirilmiş bir çekirdektir.Bazı fiber optik kablolar için, metal takviyeli çekirdeğin dışına bir polietilen (PE) tabakası ekstrüde edilmelidir.Gevşek boru (ve dolgu halatı), kompakt ve yuvarlak bir kablo çekirdeği oluşturmak için merkezi takviye çekirdeğinin etrafında bükülür ve kablo çekirdeğindeki boşluklar, su bloke edici dolgu maddeleriyle doldurulur.Plastik kaplı alüminyum bant (APL) uzunlamasına sarılır ve daha sonra bir polietilen iç kılıf tabakası ile ekstrüde edilir.Çift taraflı plastik kaplı çelik bant (PSP) uzunlamasına sarılır ve daha sonra kabloları oluşturmak için polietilen kılıfla ekstrüde edilir.

Özellik:

● "SZ" çift yönlü katman büküm teknolojisini benimsemek
● Adım adım su bloke edici merhem doldurma, tam bölümde su bloke etme
● Çelik (alüminyum) kayış, kenarla güvenilir bir şekilde yapışır, yüksek mukavemete sahiptir ve büküldüğünde çatlama yapmaz
● Kararlı fiber fazla uzunluk kontrolü
● Kablo oluşturulduktan sonra, fiberin ek zayıflaması neredeyse sıfırdır ve dağılım değeri değişmez
● Mükemmel çevresel performans, uygulanabilir sıcaklık aralığı -10 ℃ ~ + 70 ℃

Şartname:


Not:
1. Alev geciktirici kablo için, dış kılıf düşük dumanlı halojensiz (LSZH) malzemeden yapılabilir ve tip GYTZS'dir.
2. Müşterinin talebi üzerine, dış kılıf üzerinde boylamasına renk şeritli kablolar sunulabilir.Daha fazla ayrıntı, lütfen GYTA serisine bakın.
3. Müşteri isteğine göre özel kablo yapısı tasarlanıp üretilebilir.

Fiber Özellikleri




Aşağıdaki standartlara uygun kablo üretip test ediyoruz



Cyetenekli Çekirdek

Gevşek borular, SZ kullanılarak merkezi mukavemet elemanının etrafına sarılır.SZ büküm, tüpleri birkaç tur boyunca bir yönde, ardından diğer yönde sarar.
Merkez Güç Üyesi
Merkezi mukavemet elemanı çelikten yapılmıştır Kabloya hem çekme hem de burkulma önleyici mukavemet sağlar.
Gevşek Tüp
Optik fiberler, jöle dolgulu tüp içine yerleştirilmiştir.Tüp, endüstri standardı PBT ile üretilmiştir.Yukarıda gösterilen şemaya göre kolay tanımlama için renklendirilmiştir.
Su Engelleme Malzemesi
Doldurma bileşimi, gevşek boru ile iç kılıf arasındaki su bloke edici malzeme, kabloyu su girişinden korur.
Zırh
Oluklu çelik bant ve alüminyum bant, ek kablo sıkıştırma gücü, maksimum ezilme önleme özelliği, kemirgen koruması ve kurşun geçirmez performans sağlar.
Dış Ceket
Kablo çekirdeği ve kılıf olarak oluklu çelik bant zırhı üzerine siyah yüksek yoğunluklu bir polietilen kılıf ekstrüde edilir.
Kablo Kılıf İşaretleme
Her kabloda, kabloların dış kılıfında açıkça işaretlenmiş aşağıdaki bilgiler bulunur:
a.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
NS.Uzunluk işareti (normalde her metrede yazdırılır)
e.Veya müşterinin gereksinimleri olarak.





Başvuru:

Havai, boru hattı, doğrudan gömülü ve diğer döşeme yöntemleri için uygundur
