GYTS Telekomünikasyon Çelik bant zırhlı kayışlı gevşek boru
GYTS Dış Fiber Optik Kablo
Yapı

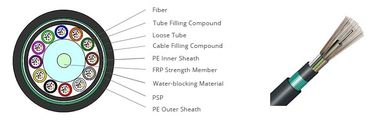

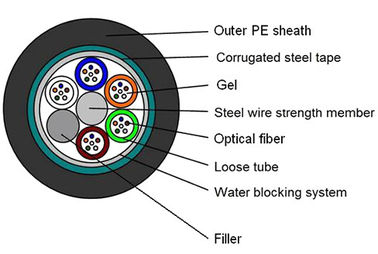

GYTS optik kablo yapısı, 9 / 125μm tek modlu optik fiber veya 50 / 125μm, 62.5 / 125μm multimodlu optik fiber (silika) yüksek kaliteli su engelleme malzemesinden yapılmış gevşek bir tüp içine koymaktır.Su engelleyen bir bileşikle dolu.Kablo çekirdeğinin merkezi metalle desteklenmiş bir çekirdektir. Çok çekirdekli optik kablolar için, desteklenmiş çekirdek ek bir PE ceketine ihtiyaç duyar.Sıfır boru ve dolgu ipi, kompakt ve yuvarlak kablo çekirdeğini güçlendirmek için merkezin etrafında bükülürKablo çekirdeğindeki boşluk su engelleyen dolgu ile doldurulur. Çift taraflı dalgalanmış çelik bant (PSP), uzunlamasına sarılır ve bir kablo oluşturmak için bir polietilen kabuğuna çıkarılır.
GYTS optik kablo (katmanlı bükülmüş zırhlı optik kablo)
Özellik
◆ Boş tüp malzemesinin kendisi iyi hidroliz direnci ve yüksek dayanıklılığa sahiptir
◆ Tüpün optik lif için kritik bir mühürleme koruması sağlayan özgün yağla doldurulması
◆ PE kabuğu ultraviyole radyasyona karşı iyi dayanıklıdır
◆ Tek bir çelik tel merkez güçlendirme çekirdeği optik kabloyu paralel ve germeye yardımcı olur
◆ Gerilme direnci, aşınma direnci, darbe direnci, ezme direnci, tekrarlanan bükme, bükme, bükme, bükme (bükme açısı 90 °'yi geçmez) atış, vb.İyi mekanik özelliklere ve sıcaklık özelliklerine sahiptir
◆ Çift taraflı dalgalanmış çelik bant (PSP) optik kablonun nem direncini arttırır ve dalgalanmış parça PE ile daha iyi birleştirilerek yapıyı daha sağlam hale getirir.
◆ GYTS tek modlu optik kablo yüksek iletim hızı, uzun mesafe, iyi gizlilik, anti-elektronik manyetik alan müdahalesi, iyi yalıtım, iyi kimyasal istikrar,Uzun ömür ve düşük kayıpİyi özelliklere ve ekonomik faydalara sahiptir.
◆ Uzak mesafeler ve ofisler arası iletişim için uygundur
◆ Taşlama yöntemi: hava boru hattı
◆ Uygulanabilir sıcaklık aralığı: 40 °C + 60 °C
Spesifikasyon
Optik Özellikler
| Elyaf Türü |
G.652 |
G.655 |
50/125 m |
62.5/125 m |
|
Zayıflama
(+20X)
|
850 nm |
|
|
<3.0 dB/km |
<3.3 dB/km |
| 1300 nm |
|
|
<1,0 dB/km |
<1,0 dB/km |
| 1310 nm |
<0,36 dB/km |
<0,40 dB/km |
|
|
| 1550 nm |
<0,22 dB/km |
<0,23 dB/km |
|
|
| Bant genişliği |
850 nm |
|
|
> 500 MHz-km |
>200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 Mhz-km |
| Sayısal Aperture |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Kablo kesimi dalga boyu cc |
< 1260 nm |
<1450 nm |
|
|
Yapı ve Teknik Spesifikasyonlar
|
Fiber
Sayın.
|
İsimsel
Çapraz
(mm)
|
İsimsel
Ağırlık
(kg/km)
|
Maksimal Lif
Tüp başına |
En fazla
(Tüpler + dolgular) |
İzin verilen çekim yükü
(N)
|
İzin verilen ezme direnci
(N/100mm) |
| Kısa süreli |
Uzun vadeli |
Kısa süreli |
Uzun vadeli |
| 2 ~ 30 |
9.7 |
96 |
6 |
5 |
1500 |
600 |
1800 |
800 |
| 32 ~ 48 |
10.7 |
111 |
8 |
6 |
1500 |
600 |
1800 |
800 |
| 50 ~ 72 |
11.6 |
136 |
12 |
8 |
2000 |
600 |
1800 |
800 |
| 74~96 |
13.0 |
166 |
12 |
10 |
2000 |
600 |
1800 |
800 |
| 98~144 |
15.1 |
228 |
12 |
12 |
2500 |
600 |
1800 |
800 |
Not:Bu veri sayfası sadece bir referans olabilir, ancak sözleşmeye ek olamaz.
Daha ayrıntılı bilgi için.
Üretim ve test kablosu aşağıdaki standartlara uygun
| Mekanik Performans |
| Maksimum gerilim performansı |
IEC 60794-1-2-E |
| Max. Operasyon Gerginlik. |
IEC 60794-1-2-E1 |
| Ezme testi |
IEC 6079 ¥1-2-E3 |
| Çarpışma testi |
IEC 60794-1-2-E4 |
| Tekrarlanan Eğme |
IEC 60794-1-2-E6 |
| Torsiyon testi |
IEC 60794-1-2-E7 |
| Kablo eğimi |
IEC 60794-1-2-E11A |
| Zayıflama katsayısı |
ITU-T G.652 |
| Yapı Testleri |
IEC-60793-1-20 |
| Çevresel Performans |
| Sıcaklık Döngüsü |
IEC 60794-1-2-F1 |
| Su Penetrasyonu |
IEC 60794-12-F5B |
| Dosyalama bileşik akışı |
IEC 60794-1-E14
|
Uygulama
Dış iletişim büyük çekirdekli yapı optik kablo, çeşitli doğrudan gömülü boru hatlarının yerleştirilmesi için uygundur.ve uzun mesafeli iletişim ve ofisler arası iletişimde yaygın olarak kullanılır.
