ADSS 2-144 Çekirdek Tamamen Dielektrik Kendinden Destekli Fiber Optik Kablo Üreticileri Zemin Fiyat,Dış Mekan Fiber Optik Kablo

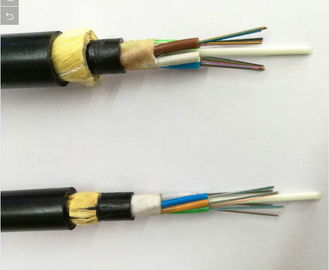

ADSS kablosu gevşek bir şekilde bükülü bir tüptür.250μm fiberler, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir. Tüpler suya dayanıklı bir dolgu maddesi ile doldurulmuştur.Tüpler (ve dolgu maddeleri), metalik olmayan bir merkezi güç elemanı olarak bir FRP (Fiber Takviyeli Plastik) etrafında kompakt ve dairesel bir kablo çekirdeğine sarılır.Kablo çekirdeği dolgu macunu ile doldurulduktan sonra.ince PE (polietilen) iç kılıf ile kaplanmıştır.İç kılıfın üzerine mukavemet elemanı olarak bükümlü aramid iplik tabakası uygulandıktan sonra, kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
karakteristik
1. Gücü kapatmadan kurulabilir
2. Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
3. Buz ve rüzgarın neden olduğu yükü ve kuleler ve arka destekler üzerindeki yükü azaltan hafif ve küçük çap
4. Büyük açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
5. Çekme mukavemeti ve sıcaklığının iyi performansı
6. Tasarım ömrü 30 yıldır
Parametre
| Kablo tipi | Elyaf Sayısı | Tüpler | dolgu maddeleri |
Kablo Çapı mm |
Kablo Ağırlığı kg/km | Maksimum çalışma gerilimi kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| dış çap (mm) |
referans ağırlığı kg/km Ağırlık |
Ref. günlük maks. çalışma gerilimi (kN) |
İzin verilen maksimum çalışma gerilimi (kN) |
kırılma gücü (kN) |
Mukavemet üyesi CSA (mm2) |
Elastisite modülü kN/ (mm2) |
Isı genleşme katsayısı ×10-6 /k | |
| PE kılıf | AT kılıf |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0,5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Optik Karakteristik
| G.652 | G.655 | 50/125um | 62,5/125 mikron | ||
|
Zayıflama(+20ºC) |
@850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Bant Genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Açıklık | 0,200±0,015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
| Elyaf Sıralaması | çok modlu | G.651 | A1a:50/125 | dereceli indeksli fiber |
| A1b:62,5/125 | ||||
| Tek mod | G.652(A,B,C) | B1.1: Geleneksel elyaf | ||
| G.652D | B2: Sıfır dağılımı kaydırıldı | |||
| G.655 | B1.2 : Kesme dalga boyu kaydırıldı | |||
| G.657(A1,A2 ,B3) | B4: Pozitif için ana teknik veriler | |||
| dağılım kaydırmalı tek modlu fiber |
||||
Paketleme Detayı
ADSS 2-144 Çekirdekli Optik Fiber Kablo paketi, ihracat ahşap tamburludur.Dış Mekan 2-288 Çekirdekli Optik Fiber Kablonun ahşap boyutu 100cm*75cm*75cm, 0.57CBM'dir.Dış mekan kablosunun teslimat uzunluğu 2-144 Çekirdekli Fiber Optik Kablo damarlarına göredir.Ayrıca müşterilerden gelen özel kablo tamburunu da kabul edin.bize hoş geldiniz!
Toplu taşıma
·Mevcut tüm nakliye yolları, kurye, hava veya deniz yoluyla uygulanabilir.
·Atanan nakliye şirketi veya kendi nakliyecilerimiz sevkiyatta kullanılabilir.
·Mallar gelmeden önce kargoları sizin için tam yol takip edin.
Özellikler
·OEM2-144Çekirdek Optik Fiber Kablo
·Müşteri LOGOSU
·Fabrika fiyatı
·25 yıl kalite garantili
