ADSS Tamamen dielektrik Kendinden Destekli Dış Mekan Fiber Optik Kablo 2-144 çekirdekli
ADSS kablosu gevşek bir şekilde bükülü bir tüptür.250μm fiberler, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulmuştur.Tüpler (ve dolgu maddeleri), metalik olmayan bir merkezi güç elemanı olarak bir FRP (Fiber Takviyeli Plastik) etrafında kompakt ve dairesel bir kablo çekirdeğine sarılır.Kablo çekirdeği dolgu macunu ile doldurulduktan sonra.ince PE (polietilen) iç kılıf ile kaplanmıştır.İç kılıfın üzerine mukavemet elemanı olarak bükümlü aramid iplik tabakası uygulandıktan sonra, kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
ADSS kablosu tasarlanırken havai enerji hatlarının gerçek durumu tamamen dikkate alınır.110kV altındaki havai enerji hatlarında PE dış kılıf uygulanmaktadır.110 kV'a eşit veya üzerindeki elektrik hatları için AT dış kılıf uygulanır.Aramid miktarının ve büküm işleminin özel tasarımı, çeşitli açıklıklardaki talebi karşılayabilir.
Özellikler
1. Tamamen dielektrik kendinden destekli havai fiber optik kablo, yapıda metal malzeme yok
2. Çok sayıda fiber çekirdek, hafif, güç hattı ile kurulabilir, kaynak tasarrufu sağlar
3. Güçlü gerginliğe dayanmak ve kırışık ve silah seslerini önlemek için yüksek çekme mukavemetli aramid malzemeyi benimseyin
4. Küçük termal genleşme, sıcaklık büyük ölçüde değiştiğinde kablo hattının arkının değişimi küçüktür
5. Mukavemet elemanı olarak çift kat aramid ipliği, yüksek irtifalardaki tuz gölü alanı veya 800 metreden uzun bir açıklığa sahip hat gibi zorlu ortamları karşılar
6.Üç katmanlı kılıf, dış kılıf olarak PE/AT
Özellikler
| Kablo fiber sayısı |
/ |
2~30 |
32~60 |
62~72 |
| Yapı |
/ |
1+5 |
1+5 |
1+6 |
| lif stili |
/ |
G.652D |
| Merkezi güç elemanı |
malzeme |
mm |
CTP |
| Çap (ortalama) |
1.5 |
1.5 |
2.1 |
| Gevşek Tüp |
Malzeme |
mm |
PBT |
| Çap (ortalama) |
1.8 |
2.1 |
2.1 |
| kalınlık(ortalama) |
0,32 |
0,35 |
0,35 |
| Maksimum fiber/gevşek tüp |
6 |
12 |
12 |
| Tüp rengi |
Tam renkli tanımlama |
| Elyaf fazla uzunluğu |
% |
0,7~0,8 |
| Su direnci |
Malzeme |
/ |
Kablo jöle |
| iç sehat |
malzeme |
mm |
MDPE |
| İç kılıf |
0,9 mm |
| Metalik olmayan güçlendirme bileşenleri |
Malzeme |
/ |
Aramid İplik |
| Dış kılıf |
malzeme |
mm |
MDPE |
| Dış kılıf |
1,8 mm |
| Kablo çapı (ortalama) |
mm |
10.9 |
11.5 |
12.1 |
| Kablo ağırlığı (Yaklaşık) |
kg/km |
95 |
110 |
120 |
| Kablo Kesit alanı |
mm2 |
93.31 |
103,87 |
114.99 |
| Zayıflama katsayısı (Maks) |
1310nm |
dB/km |
0,35 |
| 1550nm |
0.21 |
| Anma Gerilme Dayanımı (RTS) |
kn |
6 |
| İzin verilen maksimum gerilim (MAT) |
kn |
2.5 |
| Yıllık ortalama çalışma gerilimi (EDS) |
kn |
3.2 |
| Gencin modülü |
kn/mm2 |
7.8 |
| Termal Genleşme katsayısı |
10-6/°C |
9 |
| ezilme direnci |
Uzun vadeli |
N/100mm |
1100 |
| Kısa vadeli |
2200 |
| İzin Bükülmüş Yarıçap |
statik |
mm |
15 OD |
| dinamik |
20 OD |
| Sıcaklık |
döşerken |
℃ |
-20~+60 |
| Depolama ve nakliye |
-40~+70 |
| koşmak |
-40~+70 |
| Uygulama kapsamı |
110kV altındaki voltaj seviyesi, 25m/sn altındaki rüzgar hızı, 5mm buzlanma için uygun |
| Kablo İşaretleri |
Şirket Adı ADSS-××B1-PE-100M DL/T 788-2001 ××××M Yıl
(Veya müşterinin isteği üzerine)
|
Not :Bu veri sayfası yalnızca bir referans olabilir, ancak sözleşmeye ek olamaz.Ayrıntılar için lütfen satışlarla iletişime geçin.

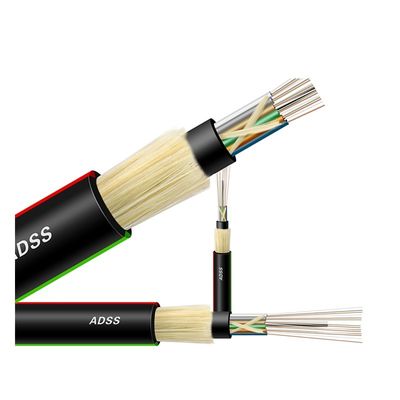

Yapı ve Ürün Resimleri
Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinim olarak belirtilen uzunluklarda sağlanır.Her uzunluk ayrı bir demir-ahşap tamburda sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Kablo uçları, su girişini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlara test için kolayca erişilebilir olacaktır.Tamburun içine her bir fiber için zayıflatma performans verilerini içeren bir son denetim testi raporu iliştirilmiştir.
