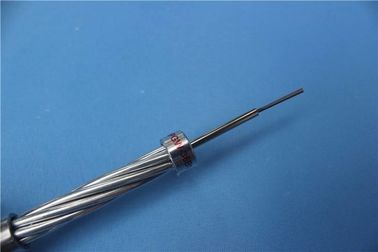

48 Çekirdekli Kendinden Destekli Hava Kompozit Havai Topraklama Teli
Fiber Optik Kompozit Havai Topraklama kablosu (OPGW), havai enerji hatlarında kullanılan bir kablo türüdür.Bu tür bir kablo, topraklama ve iletişim işlevlerini birleştirir.
Bir OPGW kablosu, çelik ve alüminyum tel katmanları ile çevrili, içinde bir veya daha fazla optik fiber bulunan boru şeklinde bir yapı içerir. Esas olarak 110kV, 220kV, 500kV, 750kV iletişim hatları ve yeni havai yüksek voltajlı iletim sistemleri için kullanılır.Ayrıca, eski havai yüksek gerilim iletim sisteminin mevcut topraklama kablosunu değiştirmek için de kullanılabilir.
OPGW kablosu, yüksek voltajlı elektrik direklerinin tepeleri arasından geçirilir.Kablonun iletken kısmı, bitişik kuleleri toprağa bağlamaya yarar ve yüksek voltaj iletkenlerini yıldırım çarpmalarına karşı korur.Özel yapılar, kullanıcı ihtiyaçlarına göre özelleştirilebilir.
Uygulamalar
1. Eski topraklama kablosunu ve yüksek gerilim topraklama kablosunun yeni yapısını değiştirmek için uyum sağlayın.
2. aydınlatma koruması ve kısa devre akımını iletme
3.OPGW, artan fiber iletişim fonksiyonu ile eski güç hattının geleneksel topraklama kablosunu değiştirebilir.
Teknik veri
| Yapı Detayları |
|
Adlandırılmış |
HAYIR. |
Çap |
| merkez |
%20 tel olarak |
1 |
2.70 |
mm |
| katman 1 |
%20 tel olarak |
4 |
2.70 |
mm |
| SUS-Tüpü |
2 |
2.70 |
mm |
| Katman 2 |
%20 tel olarak |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
IEEE std 1138,IEC 60794-4 standartlarına göre |
|
|
|
|
| |
Elyaf No. ve Tipi |
|
|
48 |
G652D |
| |
Standart Çap |
|
|
13.50 |
mm |
| |
Destek Kesiti |
|
|
97.30 |
mm2 |
| |
|
AS telinin kesiti |
|
97.30 |
mm2 |
| |
yaklaşık kütle |
|
|
687.0 |
kg/km |
| |
Anma Çekme Dayanımı |
|
|
117.0 |
kN |
| |
İzin Verilen Maksimum Gerilim (%40 RTS) |
|
|
46.8 |
N/mm2 |
| |
Günlük Stres (%25 RTS) |
|
|
29.3 |
N/mm2 |
| |
Strain Margin Stres(70%RTS) |
|
|
81.9 |
N/mm2 |
| |
Esneklik Modülü |
|
|
162.0 |
GPa |
| |
Termal Uzama Katsayısı |
|
|
13.0 |
×10-6/ºC |
| |
20ºC'de Hesaplanan DC Direnci |
|
|
0,878 |
Ω/km |
| |
Kısa Devre Akım Kapasitesi(40~200ºC, 0.25s) |
|
|
45.3 |
kA2·S |
| |
Çekme ve Ağırlık Oranı |
|
|
17.40 |
km |
| Sıcaklık |
Kurulum |
|
|
-10ºC~+50 |
ºC |
| Menzil: |
Nakliye ve Operasyon |
|
|
-40ºC~+80 |
ºC
|

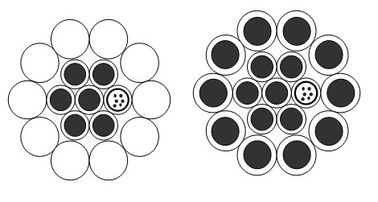

Enine kesit
