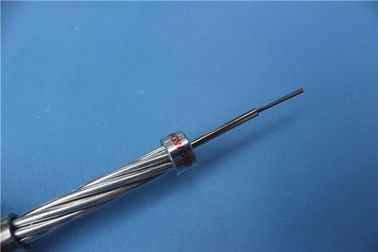

220kv hat 48 Çekirdek Opgw Kablo için opgw optik kablo

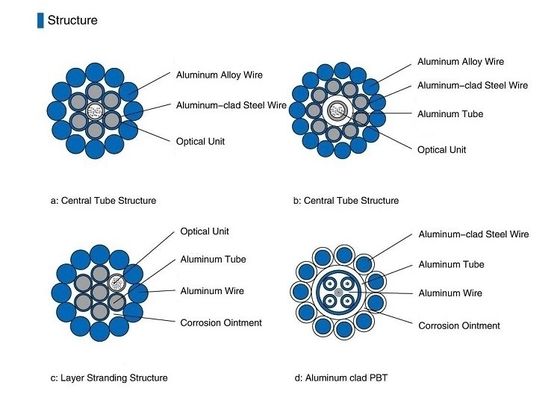

Merkezi paslanmaz çelik boru, tek veya çift katmanlı alüminyum kaplı çelik teller (ACS) veya karışık ACS teller ve alüminyum alaşımlı tellerle çevrilidir.en yaygın kullanılan kablolardır, tasarımları en yaygın elektrik hattı ihtiyaçlarına tamamen uyarlanmıştır.
Uygulamalar
1. Fiber optik kompozit topraklama kablosu [OPGW], çift topraklama kablosu ve iletişim işlevine sahip yeni güç hatlarına kurulum için uygundur.
2. Özellikle normal seyahat ve ekstra yüksek voltajlı elektrik hatlarına kurulum için.
3. aydınlatma koruması ve kısa devre akımını iletin.
Teknik veri
| Yapı Detayları |
|
Adlandırılmış |
HAYIR. |
Çap |
| merkez |
%20 tel olarak |
1 |
2.70 |
mm |
| Katman 1 |
%20 tel olarak |
4 |
2.70 |
mm |
| SUS-Tüpü |
2 |
2.70 |
mm |
| Katman 2 |
%20 tel olarak |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
IEEE std 1138,IEC 60794-4 standartlarına göre |
|
|
|
|
| |
Elyaf No. ve Tipi |
|
|
48 |
G652D |
| |
Standart Çap |
|
|
13.50 |
mm |
| |
Destek Kesiti |
|
|
97.30 |
mm2 |
| |
|
AS telinin kesiti |
|
97.30 |
mm2 |
| |
yaklaşık kütle |
|
|
687.0 |
kg/km |
| |
Anma Çekme Dayanımı |
|
|
117.0 |
kN |
| |
İzin Verilen Maksimum Gerilim (%40 RTS) |
|
|
46.8 |
N/mm2 |
| |
Günlük Stres (%25 RTS) |
|
|
29.3 |
N/mm2 |
| |
Strain Margin Stres(70%RTS) |
|
|
81.9 |
N/mm2 |
| |
Esneklik Modülü |
|
|
162.0 |
GPa |
| |
Termal Uzama Katsayısı |
|
|
13.0 |
×10-6/ºC |
| |
20ºC'de Hesaplanan DC Direnci |
|
|
0,878 |
Ω/km |
| |
Kısa Devre Akım Kapasitesi(40~200ºC, 0.25s) |
|
|
45.3 |
kA2·S |
| |
Çekme ve Ağırlık Oranı |
|
|
17.40 |
km |
| Sıcaklık |
Kurulum |
|
|
-10ºC~+50 |
ºC |
| Menzil: |
Nakliye ve Operasyon |
|
|
-40ºC~+80 |
ºC
|

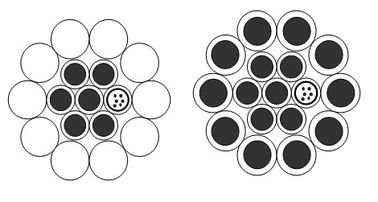

Enine kesit
