OPGW Optik Topraklama Kablosu 48 çekirdekli Dış Mekan Anten fiber optik kablosu
1. Açıklama
OPGW, bir topraklama kablosunun görevlerini yerine getiren ve ayrıca ses, video veya veri sinyallerinin iletimi için bir yama sağlayan çift işlevli bir kablodur.Fiberler, güvenilirlik ve uzun ömür sağlamak için çevresel koşullardan (yıldırım, kısa devre, yükleme) korunur.Kablo, özellikle aydınlatma dalga formu izleme sistemi, havai test hattı için bir gözlem sistemi, bakım veri bilgi sistemi, enerji hattı koruma sistemi, enerji hattı işletim sistemi olmak üzere ses, veri ve video iletişimini taşımak için iletim ve dağıtım hatlarına kurulacak şekilde tasarlanmıştır. ve insansız trafo merkezi izleme
2. Özellikler
2.1 Ürün Özellikleri
• Büyük çap, büyük elyaf kapasitesi
• Yapı stabildir ve güvenilirliği yüksektir
• Yanlara karşı mükemmel yetenek ve olağanüstü kısa devre akımı kapasitesi
• Optimum büküm tasarımı, ikincil optik fiberin fazla uzunluğunu elde edebilir
• Tel sayısı iki veya üç kat olarak tasarlanabilir.
• Ortak topraklama kablolarıyla eşleştirin

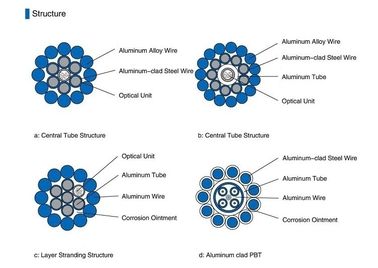

2.2 Yapı ve Teknik Özellikler
| modeli |
Yapı |
Maksimum lif sayısı |
AS kesit alanı |
Çap (mm) |
Ağırlık (kg/km) |
RTS
(kN)
|
20°C DC direnci (O/km) |
40-200°C İzin verilen kısa devre akımı kapasitesi(KA2.S ) |
| OPGW-48B1.3-90- [112;45] |
1/2.6/20AS+4/2.5/20AS+ |
48 |
≈90 |
13.2 |
≤641 |
≥112 |
≤0.98 |
≥45 |
| 11/2.8/20AS,Birim2/2.5 |
| OPGW-48B1.3-90- [57;67] |
1/2.6/40AS+4/2.5/40AS+ |
48 |
≈90 |
13.2 |
≤457 |
≥57 |
≤0.52 |
≥67 |
| 11/2.8/40AS,Birim 2/2.5 |
| OPGW-24B1.3-100-[118;50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13.2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS,Birim 1/2.5 |
| OPGW-24B1.3-100-[60;74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
≤0,49 |
≥74 |
| 11/2.8/40AS,Birim 1/2.5 |
| OPGW-24B1.3-110-[133;63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS,Birim 1/2.5 |
| OPGW-24B1.3-110-[140;68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14.3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS,Birim 1/2.6 |
| OPGW-24B1.3-110-[67;95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14.1 |
≤473 |
≥67 |
≤0,40 |
≥95 |
| 12/2.8/AA,Birim 1/2.7 |
≈74(AA) |
| OPGW-36B1.3-120-[145;73] |
1/3.0/20AS+5/2.9/20AS+ |
36 |
≈120 |
14.6 |
≤820 |
≥145 |
≤0.77 |
≥73 |
| 12/2.9/20AS,Birim 1/2.8 |
| OPGW-36B1.3-120-[95;98] |
1/3.0/30AS+5/2.9/30AS+ |
36 |
≈120 |
14.6 |
≤700 |
≥95 |
≤0.55 |
≥98 |
| 12/2.9/30AS,Birim 1/2.8 |
| OPGW-36B1.3-120-[74;110] |
1/3.0/40AS+5/2.9/40AS+ |
36 |
≈120 |
14.6 |
≤582 |
≥74 |
≤0.42 |
≥110 |
| 12/2.9/40AS, Birim 1/2.8 |
| OPGW-72B1.3-120-[147;76] |
1/3.2/20AS+4/3.0/20AS+ |
72 |
≈120 |
15.2 |
≤832 |
≥147 |
≤0.76 |
≥76 |
| 12/3.0/20AS, Birim 2/2.9 |
Not : Bu veri sayfası yalnızca bir referans olabilir, sözleşmeye ek olamaz.Ayrıntılar için lütfen satış ile iletişime geçin.
3. Aşağıdaki standarda uygun kablo üretip test ediyoruz.
| mekanik performans |
| Maksimum Gerilim Performansı |
IEC 60794–1-2-E |
| Maks.Çalışma Gerginliği |
IEC 60794–1-2-E1 |
| ezilme testi |
IEC 6079 –1-2-E3 |
| Darbe Testi |
IEC 60794–1-2-E4 |
| Tekrarlanan Bükme |
IEC 60794–1-2-E6 |
| Burulma Testi |
IEC 60794–1-2-E7 |
| Kablo bükme |
IEC 60794–1-2-E11A |
| Zayıflama Katsayısı |
ITU-T G.652 |
| Yapısal Test |
IEC-60793-1-20 |
| Çevresel performans |
| Sıcaklık Döngüsü |
IEC 60794–1-2-F1 |
| Su nüfuzu |
IEC 60794–1–2-F5B |
| Bileşik Akışı Dosyalama |
IEC 60794-1-E14 |

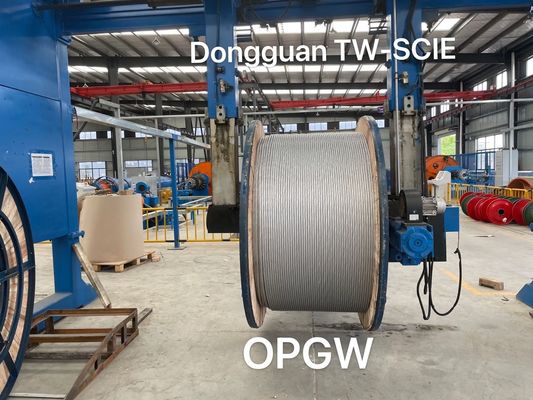

4. Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinime göre uzunluklarda sağlanır.Her boy ayrı bir demir-ahşap tambur üzerinde sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Kablo uçları, su girmesini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlar test için kolayca erişilebilir olacaktır.Tamburun içine, her bir fiber için zayıflama performans verilerini içeren bir son muayene test raporu eklenmiştir.
