Ana sayfa /Ürünler/OPGW fiber optik kablo/OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite

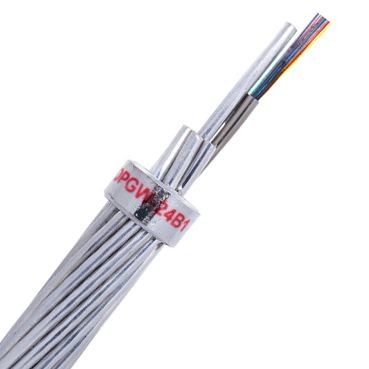

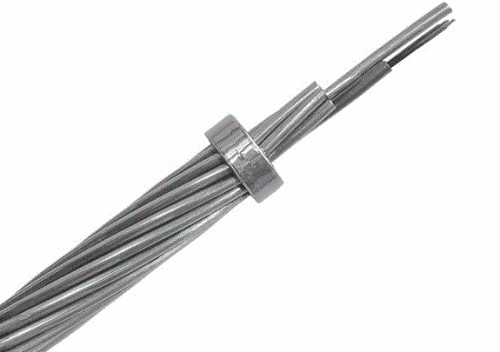

OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite

tartışılabilir
MOQ
pazarlık edilebilir
fiyat
OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Dış kılıf: alüminyum alaşımlı tel
renk: Beyaz
Bükülme yarıçapı: 25 * kablo çapı
su sızıntısı: su bloke
Dış şeritlerin yönelimi: Sol sağ
Aşınma: Anti korozyon
Uzunluk: Özel
Kurulum: havadan iletim kulesi
işletim süresi: -40c-70c
Vurgulamak:

opgw fiber kablo

,

su geçirmez fiber optik kablo
Temel bilgiler
Menşe yeri: Dongguan, Guangdong, Çin (Anakara)
Marka adı: TW-SCIE or OEM
Sertifika: SGS ROHS REACH ISO
Model numarası: OPGW
Ödeme & teslimat koşulları
Ambalaj bilgileri: ahşap davul
Teslim süresi: 15 iş günü
Ödeme koşulları: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Yetenek temini: Günde 2000 km
Ürün Açıklaması

Optik fiber kablosu için teknik özellikler



Optik fiber özellikleri

ITU-T G'nin optik, geometrik, mekanik ve çevresel özellikleri.652.D optik fiber aşağıdaki tabloya uymaktadır:



Özellikleri Belirli Değerler Birimler
Optik özellikleri
Mod alanı çapı 1310nm'de 9.1±0.5 μm
1550nm'de 10.3 ± 0.7 mm
Zayıflama katsayısı 1310nm'de ≤0.36 dB/km
1550nm'de ≤0.23 dB/km
Zayıflama eşitsizliği ≤0.05 dB
Sıfır dağılım dalga boyu (λ0) 1300 ¥1324 nm
En yüksek sıfır dağılım eğim (S)0max) ≤0.092 ps/(nm2·km)
Polarizasyon modunun dağılım katsayısı (PMD)Q) ≤0.2
Kesme dalga boyu (λ)cc) ≤1260 nm
Dağınıklık katsayısı 1288~1339nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
Etkili grup kırılma indeksi (N)eff) 1310nm'de 1.466 - Evet.
1550nm'de 1.467 - Evet.
Geometrik özellik
Kaplama çapı 125.0±1.0 μm
Kaplama dairesel olmayan ≤1.0 %
Kaplama çapı 245.0±10.0 μm
Kaplama kaplama konsantrisite hatası ≤12.0 μm
Kaplama dairesel olmayan ≤6.0 %
Çekirdek kaplama konsantrizite hatası ≤0.8 μm
Kaplama / kaplama konsantrisite hatası ≤12.0 μm
Mekanik özellikleri
Curling ≥ 4 m
Sıkıntı kanıtlaması ≥ 0.69 GPa
Kaplama şeridi gücü Ortalama değer 1.0-5.0 N
Zirve değeri 1.3-8.9 N
Makro bükme kaybı F60mm, 100 daire, 1550nm ≤0.05 dB
F32mm, 1 daire, 1550nm. ≤0.05 dB




Kablo Özellikleri

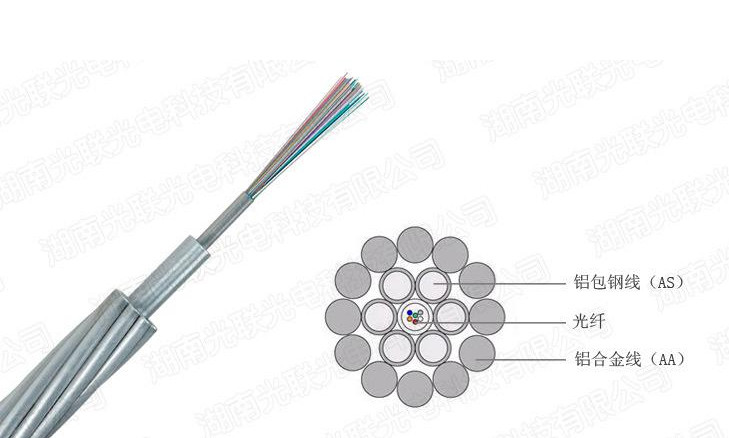

Kablo Yapımı ve Parametri

Yukarıdaki zemin kablosu, alüminyum kaplı çelik tel ve optik fiberli paslanmaz çelik bir tüp içerir.



Kablo tipi: OPGW-48B1.3-190[205;185.4

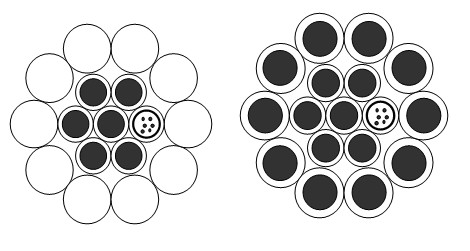

OPGW'nin kesit kısmı



OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite 0

Yapı   Malzeme - Hayır, hayır. Malzeme çapı
Fiber G.652. D 48
Merkezi %20AS tel 1 Çapraz 4.0mm
Katman 1 SUS Tube 4 Çapraz 4.0mm
%20AS tel 2 Çapraz 4.0mm
Katman 2 %20AS tel 12 Çapraz 4.0mm






OPGW'nin özellikleri



Parçalar Teknik veriler
Sıkışmış. Çekirdek, katman 1, katman 2
İskele yönü Dış katman sağ el.
Kablo çapı (Nominel) 20.0mm
Kablo ağırlığı (yaklaşık) 1365 kg/km
Destekleyici Kesit AS Kablo 188.5mm2
RTS (Rated Tensile Strength) 205kN
Elastiklik modülü (E-Modulus) 162.0kN/mm2
Termal uzatma katsayısı 13.0×10-6/K
Maksimum Çalışma Stresleri (40% RTS) 82.0kN
Gündelik Stres (EDS) (%18~25%RTS) 36.9~51.25kN
20°C'de DC direnci 0.442 ohm/km
Kısa süreli akım (1.0s, 40°C~200°C) 13.62kA
Kısa süreli akım Kapasitesi I2t 185.4kA2s
Minimum bükme yarıçapı Kurulum Kablo çapının 30 katı
Operasyon Kablo çapının 15 katı
Sıcaklık aralığı Kurulum -10°C~+60°C
Depolama ve nakliye -40°C~+60°C
Operasyon -40°C~+80°C


OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite 1




Fiber ve gevşek boru renkleri tanımlaması



Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına uygun olmalıdır ve aşağıdaki renk kodunu kullanmalıdır.



Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)

Fiber Renkleri

Hayır, hayır. 1 2 3 4 5 6 7 8 9 10 11 12
Renk Mavi Turuncu Yeşil Kahverengi Gri Beyaz Kırmızı Doğa Sarı Mor Pembe Aqua



Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (50 mm mesafe)

Hayır, hayır. 13 14 15 16 17 18 19 20 21 22 23 24
Renk Mavi Turuncu Yeşil Kahverengi Gri Beyaz Kırmızı Doğa Sarı Mor Pembe Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (100 mm mesafe)

Hayır, hayır. 25 26 27 28 29 30 31 32 33 34 35 36
Renk Mavi Turuncu Yeşil Kahverengi Gri Beyaz Kırmızı Doğa Sarı Mor Pembe Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (150 mm mesafe)

Hayır, hayır. 37 38 39 40 41 42 43 44 45 46 47 48
Renk Mavi Turuncu Yeşil Kahverengi Gri Beyaz Kırmızı Doğa Sarı Mor Pembe Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







Ambalaj ve Nakliye





OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite 2OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite 3

Kablo uzunluğuna göre, kablo yükleme için farklı tip bir rulo (D,d,b,w1,w2) seçeriz.

OPGW-alüminyum alaşımlı tel Merkezi alüminyum kaplama paslanmaz çelik optik ünite 4





Kurulum önerileri

Kurulum prosedürü:

Önerildiği gibi IEEE Std 524-1992 ve şirketimizin önerilen prosedürlerini OPGW yüklemek için kullanın.
