Bu GYTS Outdoor Aerial ve Duct, 24 Core Fiber Optic Kablo uzun mesafe / omurga uygulaması için tasarlanmıştır.Çöplü gevşek boru tasarımımız geniş bir sıcaklık aralığında istikrarlı performans sağlar ve herhangi bir telekomünikasyon derecesi optik fiber ile uyumludur.
GYTS Dış Hava ve Kanal 24 çekirdekli Fiber Optic Kablo kolay ve ekonomik kurulum için tasarlanmıştır.

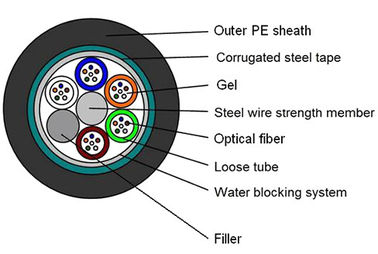

Kablo açıklaması içeriden dışarıya
1. lif
2. Çelik tel güçlendirici üye
3. gevşek tüp
4. doldurma bileşiği
5. dalgalanmış çelik bant
6. dış kılıf
Uygulama
1Dış hava veya kanal dağıtım.
2Uzak mesafe ve yerel alan ağ iletişim.
Özellikleri
1- Çelik bant güçlendiriyor.
2- Doldurma borusunu koruyan çelik bant.
3Mekanik ve çevresel olarak mükemmel performans.
4- Kompakt yapı, hafif ağırlık.
5Konforlu kurulum ve basit işletim.
6İyi bir su engelleme sistemi.
7HDPE kabuğu.
| Ürün | Açıklama | |
| Model numarası | GYTS | |
| 1- Lif sayımı. | 12 | 24 |
| 2Kablo çapı (MM) | 8.8±0.2 | |
| 3Kablo Ağırlığı ((KG) | 85 | |
| 4Merkezi Güç üyesi. | ||
| - Malzeme. | Çelik tel | |
| -Diametre | 1.4mm | |
| - PE kabuğu | - Hayır. | |
| 5- Çıkar tüp. | ||
| - Malzeme. | PBT | |
| - Dış çapı | 1.6 mm | |
| - Kalınlığı | 0.3 mm | |
| -Doldurma karışımının türü | Jelly | |
| - No. boş tüp | 2 | 4 |
| 6Doldurma | ||
| - Malzeme. | PP | |
| - Dış çapı | 1.6 mm | |
| - Doldurucu sayısı | 3 | 1 |
| 7Tüp Montajı | ||
| -Tüp düzenleri | 1 + 5 | |
| - Çatlak tipinde. | SZ | |
| 8. Su engelleme sistemi | ||
| - Malzeme. | Doldurma karışımı | |
| 9Çekirdek sargı. | ||
| - Malzeme. | Polyester bant | |
| 10Zırh. | ||
| - Malzeme. | Çelik bant | |
| - Kalınlığı | 0.22mm | |
| - Kaplama malzemesi | Plastik | |
| - Kaplama kalınlığı | 0.1mm | |
| 11Dış kabuk | ||
| - Malzeme. | PE | |
| - Kalınlığı | 1.6mm±0.2mm | |
| 12. Kabuk işaretlemesi | ||
| - İşaretlemenin türü | Lazer baskı | |
Fiber ve tüpün standart rengi
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | >=400 | >=160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | >=800 | >=500 | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | >=1302, ≤1322 |
- Hayır. | - Hayır. | >= 1295, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
Avantajlarımız
Paket & Nakliye & Ödeme
Sertifikasyon ve Sık Sorular
Şirket Profili

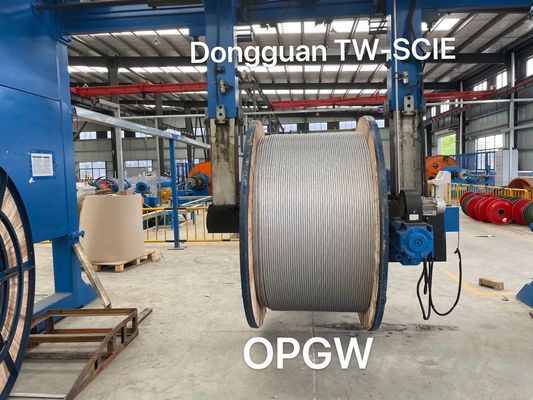

DONGGUAN TW-SCIE CO., LTD. 2002 yılında kurulan Tewang Group'un bir yan şirketi.kapsamlı bir yüksek teknoloji optik fiber iletişim ürün geliştirme haline geldiÜretim, satış ve ağ mühendisliği. Şirketin merkezi Oingxi kasabasında. Dongguan şehri, güzel bir sanayi kasabası. Dongguan'da iki modern sanayi üretim üssüne sahiptir,Guangdong ve DeyangSichuan, yıllık 20 milyon kilometrelik fiber optik kablo üretimiyle.
Profesyonel optik fiber kablo üreticisi olarak, sadece yüksek kaliteli ve rekabetçi fiyatlı optik fiber kabloları değil, aynı zamanda gereksinimlerinize göre yapıları da sunabiliriz.Bu yüzden işbirliği ve mükemmel hizmet için bizimle iletişime geçin..
