Dış Mekan Kendinden Destekli 36 Çekirdekli Fiber Optik Kablo GYTC8s
Başvuru:
☆.Dış mekan dağıtımına kabul edildi.
☆.Hava kanalı ve gömülü yöntem için uygundur.
☆.Uzun mesafe ve yerel alan ağı iletişimi.
Özellikler:
☆.Paslanmaz çelik veya gaivanize çelik kendinden destekli.
☆.Mükemmel mekanik ve çevresel performans.
☆.Fiber sayısı: 2-24 çekirdek.
Fiber Tahsis Planı
| lif numarası | Tüp numarası | Tüp başına lif | lif türü |
| 2 | 1 | 2 F/Tüp | SM G652D MM 50/125 MM 62,5/125 |
| 4 | 1 | 4 F/Tüp | |
| 6 | 1 | 6 F/Tüp | |
| 8 | 1 | 8 F/Tüp | |
| 12 | 1 | 12 F/Tüp | |
| 24 | 1 | 24 F / Tüp |
Kablo Kılıf İşaretleme
Her kabloda, kabloların dış kılıfında açıkça işaretlenmiş aşağıdaki bilgiler bulunur:
a.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
NS.Uzunluk işareti (normalde her metrede yazdırılır)
e.Veya müşterinin gereksinimleri olarak.

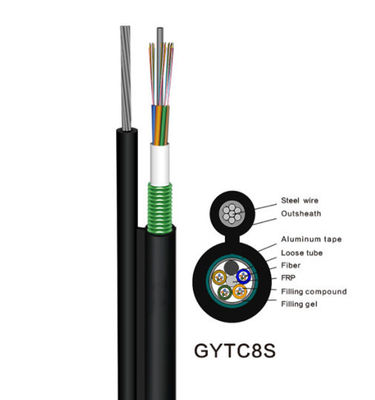

Kablo Yapı Detayları
| Öğeler | Açıklama | |
| lif sayısı | 2 çekirdek - 24 çekirdek | |
| Bağlayıcı gücü üyesi | Malzeme | Galvanizli çelik tel |
| çap | 1,2 mm | |
| gevşek tüp | malzeme | PBT |
| çap | Ф2.0-2.8 | |
| Kablo doldurma | malzeme | Kablo doldurma bileşimi |
| Dış kılıf | malzeme | HDPE |
| çap | 1,7±0,2 mm | |
Kablo Mekanik Karakteristik
| Öğeler | kablo çapı | Ağırlık | |
| 2 çekirdekten 24 çekirdeğe | 3,2*7,2 mm | 70 kg/km | |
| Kurulum Sıcaklık aralığı | -15--+60 | ||
| Çalışma ve nakliye sıcaklığı | -40-+70 | ||
| Rec.günlük maksimum çalışma gerilimi | 1500 N | ||
| Maks.İzin verilen çalışma gerilimi | 600 N | ||
| Min Bükme Yarıçapı (mm) | operasyon | 10D mm | |
| Kurulum | 20D mm | ||
| Ekstra yük | %0.5-0.7 | ||
| buz | 5 mm | ||
| Rüzgar hızı | 35m/s | ||
lif karakteristiği
| lif tarzı | Birim | SM G652D | MM 50/125 | MM 62,5/125 | ||
| şart | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| zayıflama | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| Dağılım | 1310nm | Ps/(nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Ps/(nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | Ps/(nm*km) | ≤22 | ||||
| Bant genişliği | 850nm | MHZ.KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ.KM | ..... | >=800 | >=500 | ||
| Sıfır dağılım dalga boyu | nm | >=1302,≤1322 | ..... | ..... | ||
| Sıfır dağılım eğimi | Ps(nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD Maksimum Bireysel Elyaf | Ps√km | ≤0.2 | ..... | ..... | ||
| PMD Tasarım Bağlantı Değeri | Ps√km | ≤0.08 | ..... | ..... | ||
| Fiber kesme dalga boyu λc | nm | >=1180,≤1330 | ..... | ..... | ||
| Kablo kesme dalga boyu λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | um | 9,2±0,4 | ..... | ..... | |
| 1550nm | um | 10,4±0,8 | ..... | ..... | ||
| Sayısal Diyafram(NA) | ...... | 0.200±0.015 | 0,275±0,015 | |||
| Adım(çift yönlü ölçümün ortalaması) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Fiber uzunluğu üzerindeki düzensizlikler ve nokta süreksizliği | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Fark geri saçılım katsayısı | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| zayıflama homojenliği | dB/km | ≤0.01 | ...... | ...... | ||
| çekirdek çapı | um | ...... | 50±1,0 | 62,5±2,5 | ||
| Kaplama çapı | um | 125,0±0,1 | 125,0±0,1 | 125,0±0,1 | ||
| Dairesel olmayan kaplama | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Kaplama çapı | um | 242±7 | 242±7 | 242±7 | ||
| Kaplama/ispinoz eşmerkezli hata | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Dairesel olmayan kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Çekirdek/kaplama eşmerkezlilik hatası | um | ≤0,6 | ≤1.5 | ≤1.5 | ||
| Kıvrılma(yarıçap) | um | ≤4 | ..... | ..... | ||
| Etiket: kendinden destekli kablo, şekil 8, 24 çekirdek. | ||||||
Kalite ve Hizmetimiz:
DONGGUAN TW-SCIE CO., LTD.Müşterilerimize en yüksek kalitede fiber optik kablo ürünleri ve hizmetleri sunmayı taahhüt eder:
1.Sürekli olarak ürün kalitesi ve performansı için buluşma;
2. Müşterilerimizin gereksinimlerini karşılamak için ürün ve hizmetlerin zamanında teslimi;
3. Müşterilerimize daha iyi hizmet verebilmeleri için çalışanlarımızın uygun şekilde eğitilmelerini sağlamak.
Sergi:
Şirket Gösterisi:
DONGGUAN TW-SCIE CO.,LTD.2002 yılında kurulan Tewang Group'un bir yan kuruluşudur. On yılı aşkın aralıksız çabadan sonra, kapsamlı bir yüksek teknolojili fiber optik iletişim ürünü geliştirme, üretim, satış ve ağ mühendisliğine dönüşmüştür.
TW-SCIE, optik iletişim ürünlerinin araştırılması, geliştirilmesi ve uygulanmasına kendini adamıştır.Başlıca ürünleri: iç ve dış mekan fiber optik kablo, ADSS, OPGW, FTTH saplama kablosu, patch cord, pigtail ve diğer seriler ve optik pasif cihazlar serisi.
Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinime göre uzunluklarda sağlanır.Her boy, ayrı bir iade edilemez ahşap tambur üzerinde sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Her makaradaki kablo, ambalaj şeritleriyle kabloya bağlanan bir termal sargı ile tamamen kaplanacaktır.Bu sargı yeniden kullanılabilir ve mükemmel termal ve UV koruması sağlar.
Kablo uçları, su girmesini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlar test için kolayca erişilebilir olacaktır.Tamburun içine, her bir fiber için zayıflama performans verilerini içeren bir nihai muayene test raporu eklenmiştir.
