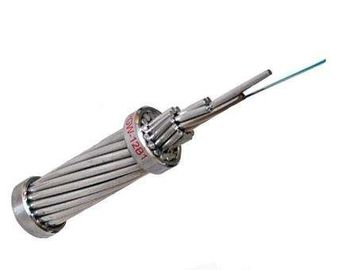

24 Çekirdek 48 Çekirdek OPGW Fiber Kablo Dalgaboyu ≤1260nm Kompakt Yapı

Fiber Optik Kablo Teknik Özellikleri

Optik topraklama kablosu (OPGW olarak da bilinir veya IEEE standardında optik fiber kompozit havai topraklama kablosu olarak da bilinir), havai enerji hatlarında kullanılan bir kablo türüdür.Bu tür bir kablo, topraklama ve iletişim işlevlerini birleştirir.Merkezi paslanmaz çelik boru yapısına ve katman büküm yapısına sahiptir.Bir OPGW kablosu, tek veya çift katmanlı alüminyum kaplı çelik teller (ACS) veya karışık ACS teller ve alüminyum alaşımlı tellerle çevrili, içinde bir veya daha fazla optik fiber bulunan boru şeklinde bir yapı içerir.OPGW kablosu, yüksek voltajlı elektrik direklerinin tepeleri arasından geçirilir.Kablonun iletken kısmı, bitişik kuleleri toprağa bağlamaya yarar ve yüksek voltaj iletkenlerini yıldırım çarpmalarına karşı korur.Kablo içindeki fiber optikler, elektrik kuruluşunun kendi koruma ve iletim hattını kontrol etme amaçları için, kuruluşun kendi ses ve veri iletişimi için yüksek hızlı veri iletimi için kullanılabilir veya üçüncü bir kişiye kiralanabilir veya satılabilir. partiler şehirler arasında yüksek hızlı fiber arabağlantısı olarak hizmet edecek.OPGW'nin inşa edilmesi için gücün kesilmesi gerekir, bu da daha büyük kayıplara neden olur, bu nedenle OPGW, 110KV'nin üzerinde yüksek basınç hattının yapımında kullanılmalıdır.

1. Güç sistemlerinin iletişim hatlarını yükselterek mevcut anten topraklama kablolarını değiştirin.

2. Yeni havadan elektrik hatları yapılacaksa topraklamalı senkron plan ve tasarım

3. Optimum koruma ile paslanmaz tüp fiber ünitesi sağlayın

4. Büyük arıza kısa devre akımını iletin ve yıldırımdan korunma sağlayın

5. Yüksek fiber sayısı ve süper yüksek gerilim enerji hatlarında uygulama için uygundur

6. Farklı topraklama kablosunun uygun gerilim-sarkmasıyla eşleştirin.

Başvuru

Fiber optik kompozit topraklama kablosu [OPGW], çift topraklama kablosu ve iletişim işlevine sahip yeni güç hatlarına kurulum için uygundur.Özellikle normal hatlarda ve ekstra yüksek gerilimli elektrik hatlarında kurulum için.OPGW, eski güç hattının geleneksel topraklama kablosunu artan fiber iletişim işleviyle değiştirebilir.Kısa devre akımını iletirler ve yıldırım direnci sağlarlar.

Optik lif Özellikler

ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:

Özellikler			Belirtilen Değerler	Birimler
Optik Özellikler
Mod alanı çapı		1310 nm'de	9,1±0,5	µm
		1550 nm'de	10,3 ± 0,7	mm
zayıflama katsayısı		1310 nm'de	≤0,36	dB/km
		1550 nm'de	≤0,23	dB/km
Zayıflama düzensizliği			≤0,05	dB
Sıfır dağılım dalga boyu ( λ0)			1300 ～1324	deniz mili
Maksimum sıfır dağılım eğimi (S0maks)			≤0,092	ps/(nm2·km)
Polarizasyon modu dağılım katsayısı (PMDQ)			≤0,2
Kesme dalga boyu (λcc)			≤1260	deniz mili
dağılım katsayısı		1288～1339nm	≤3,5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Etkili grup kırılma indeksi (Neff)		1310 nm'de	1.466	-
		1550 nm'de	1.467	-
geometrik karakteristik
kaplama çapı			125.0±1.0	µm
Dairesel olmayan kaplama			≤1.0	%
kaplama çapı			245.0±10.0	µm
Kaplama-kaplama eş merkezlilik hatası			≤12.0	µm
Kaplama daireselliği			≤6.0	%
Çekirdek kaplama eş merkezlilik hatası			≤0,8	µm
Kaplama / kaplama eş merkezlilik hatası			≤12.0	µm
mekanik karakteristik
kıvırma			≥4	M
Prova stresi			≥0,69	GPa
Kaplama şeridi kuvveti	Ortalama değer		1.0-5.0	N
	Tepe değeri		1.3-8.9	N
Makro bükülme kaybı	Ф60mm, 100 daire, 1550nm'de		≤0,05	dB
	Ф32mm, 1 daire, 1550nm'de		≤0,05	dB

ÖzelliklerKablo

Kablo Yapısı ve Parametre

Alüminyum kaplı çelik telden (AS) ve optik fiber içeren paslanmaz çelik borudan yapılmış havai topraklama kablosu.

3.2Kablo tipi: OPGW-48B1.3-190[205;185.4]

3.2.1 OPGW'nin kesiti

Fiber veLgevşemekTube CkokuTanılama

Ayrı fiber ve gevşek tüpler, standart TIA/EIA-598-A'ya ve aşağıdaki renk koduna uygun olacaktır.

Çelik boru 1 (No.1-12 fiberler): Tek modlu fiber optik (SM)

Elyaf Renkleri

Çelik boru 2 (No.13-24 fiberler): Tek modlu fiber optik (SM)

Bir siyah izleyici (50 mm adım)

Çelik boru 3 (No.25-36 fiberler): Tek modlu fiber optik (SM)

Bir adet siyah izleyici (100 mm aralık)

Çelik boru 4 (No.37-48 fiberler): Tek modlu fiber optik (SM)

Bir siyah izleyici (150 mm adım)

Paketleme ve Nakliye

OPGW, ANSI/AA 53-1981 veya eşdeğerine uyan güçlü bir ahşap-demir makaraya sıkıca ve düzgün bir şekilde sarılmalıdır.Olağan nakliye, taşıma, depolama ve çekme işlemlerinde OPGW'nin hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla bağlanacaktır.

Makara çizimi

Kablo uzunluğuna göre, yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
