Örgülü OPGW Suya Dayanıklı Fiber Optik Kablo, Kompozit Havai Topraklama Kablosu 205kN RTS

Fiber Optik Kablo Teknik Özellikleri

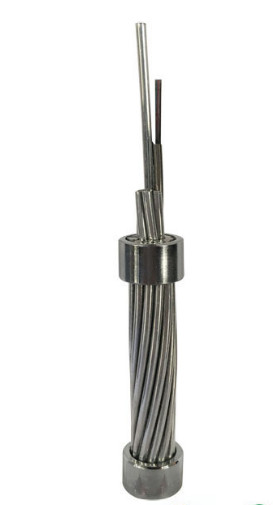

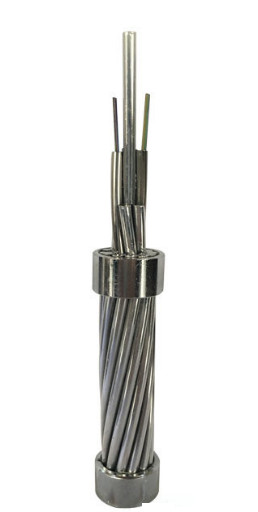

Optik fiber kompozit havai topraklama kablosu (OPGW), optik fiber içeren bir havai topraklama kablosudur.Havai topraklama kablosu ve optik iletişim gibi birçok işlevi vardır.Esas olarak 110KV, 220KV, 500KV, 750KV iletişim hatları ve yeni havai yüksek gerilim iletim sistemi için kullanılır.Eski havai yüksek gerilim iletim sisteminin mevcut toprak hatlarını değiştirmek, optik iletişim hattını eklemek, kısa süreli akım iletmek ve yıldırımdan korunma sağlamak için de kullanılabilir.Diğer yapılar istek üzerine özelleştirilebilir.

1. Güç sistemlerinin iletişim hatlarını yükselterek mevcut anten topraklama kablolarını değiştirin.

2. Yeni havadan elektrik hatları yapılacaksa topraklamalı senkron plan ve tasarım

3. Optimum koruma ile paslanmaz tüp fiber ünitesi sağlayın

4. Büyük arıza kısa devre akımını iletin ve yıldırımdan korunma sağlayın

5. Yüksek fiber sayısı ve süper yüksek gerilim enerji hatlarında uygulama için uygundur

6. Farklı topraklama kablosunun uygun gerilim-sarkmasıyla eşleştirin.

Başvuru

Fiber optik kompozit topraklama kablosu [OPGW], çift topraklama kablosu ve iletişim işlevine sahip yeni güç hatlarına kurulum için uygundur.Özellikle normal hatlarda ve ekstra yüksek gerilimli elektrik hatlarında kurulum için.OPGW, eski güç hattının geleneksel topraklama kablosunu artan fiber iletişim işleviyle değiştirebilir.Kısa devre akımını iletirler ve yıldırım direnci sağlarlar.

Optik lif Özellikler

ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:

Özellikler			Belirtilen Değerler	Birimler
Optik Özellikler
Mod alanı çapı		1310 nm'de	9,1±0,5	µm
		1550 nm'de	10,3 ± 0,7	mm
zayıflama katsayısı		1310 nm'de	≤0,36	dB/km
		1550 nm'de	≤0,23	dB/km
Zayıflama düzensizliği			≤0,05	dB
Sıfır dağılım dalga boyu ( λ0)			1300 ～1324	deniz mili
Maksimum sıfır dağılım eğimi (S0maks)			≤0,092	ps/(nm2·km)
Polarizasyon modu dağılım katsayısı (PMDQ)			≤0,2
Kesme dalga boyu (λcc)			≤1260	deniz mili
dağılım katsayısı		1288～1339nm	≤3,5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Etkili grup kırılma indeksi (Neff)		1310 nm'de	1.466	-
		1550 nm'de	1.467	-
geometrik karakteristik
kaplama çapı			125.0±1.0	µm
Dairesel olmayan kaplama			≤1.0	%
kaplama çapı			245.0±10.0	µm
Kaplama-kaplama eş merkezlilik hatası			≤12.0	µm
Kaplama daireselliği			≤6.0	%
Çekirdek kaplama eş merkezlilik hatası			≤0,8	µm
Kaplama / kaplama eş merkezlilik hatası			≤12.0	µm
mekanik karakteristik
kıvırma			≥4	M
Prova stresi			≥0,69	GPa
Kaplama şeridi kuvveti	Ortalama değer		1.0-5.0	N
	Tepe değeri		1.3-8.9	N
Makro bükülme kaybı	Ф60mm, 100 daire, 1550nm'de		≤0,05	dB
	Ф32mm, 1 daire, 1550nm'de		≤0,05	dB

ÖzelliklerKablo

Kablo Yapısı ve Parametre

Alüminyum kaplı çelik telden (AS) ve optik fiber içeren paslanmaz çelik borudan yapılmış havai topraklama kablosu.

3.2Kablo tipi: OPGW-48B1.3-190[205;185.4]

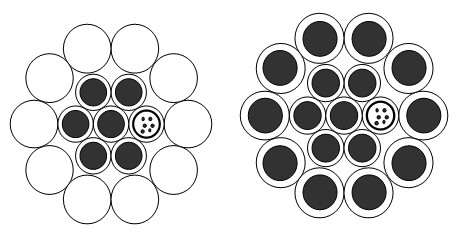

3.2.1 OPGW'nin kesiti

Fiber veLgevşemekTube CkokuTanılama

Ayrı fiber ve gevşek tüpler, standart TIA/EIA-598-A'ya ve aşağıdaki renk koduna uygun olacaktır.

Çelik boru 1 (No.1-12 fiberler): Tek modlu fiber optik (SM)

Elyaf Renkleri

Çelik boru 2 (No.13-24 fiberler): Tek modlu fiber optik (SM)

Bir siyah izleyici (50 mm adım)

Çelik boru 3 (No.25-36 fiberler): Tek modlu fiber optik (SM)

Bir adet siyah izleyici (100 mm aralık)

Çelik boru 4 (No.37-48 fiberler): Tek modlu fiber optik (SM)

Bir siyah izleyici (150 mm adım)

Paketleme ve Nakliye

OPGW, ANSI/AA 53-1981 veya eşdeğerine uyan güçlü bir ahşap-demir makaraya sıkıca ve düzgün bir şekilde sarılmalıdır.Olağan nakliye, taşıma, depolama ve çekme işlemlerinde OPGW'nin hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla bağlanacaktır.

Makara çizimi

Kablo uzunluğuna göre, yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
