Optik fiber kablosu için teknik özellikler
Optik fiber Özellikleri
ITU-T G'nin optik, geometrik, mekanik ve çevresel özellikleri.652.D optik fiber aşağıdaki tabloya uygun olmalıdır.
| Özellikleri |
Belirli Değerler |
Birimler |
| Optik özellikleri |
| Mod alanı çapı |
1310nm'de |
9.1±0.5 |
μm |
| 1550nm'de |
10.3 ± 0.7 |
mm |
| Zayıflama katsayısı |
1310nm'de |
≤0.36 |
dB/km |
| 1550nm'de |
≤0.23 |
dB/km |
| Zayıflama eşitsizliği |
≤0.05 |
dB |
| Sıfır dağılım dalga boyu (λ0) |
1300 ¥1324 |
nm |
| En yüksek sıfır dağılım eğim (S)0max) |
≤0.092 |
ps/(nm2·km) |
| Polarizasyon modunun dağılım katsayısı (PMD)Q) |
≤0.2 |
|
| Kesme dalga boyu (λ)cc) |
≤1260 |
nm |
| Dağınıklık katsayısı |
1288~1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Etkili grup kırılma indeksi (N)eff) |
1310nm'de |
1.466 |
- Evet. |
| 1550nm'de |
1.467 |
- Evet. |
| Geometrik özellik |
| Kaplama çapı |
125.0±1.0 |
μm |
| Kaplama dairesel olmayan |
≤1.0 |
% |
| Kaplama çapı |
245.0±10.0 |
μm |
| Kaplama kaplama konsantrisite hatası |
≤12.0 |
μm |
| Kaplama dairesel olmayan |
≤6.0 |
% |
| Çekirdek kaplama konsantrizite hatası |
≤0.8 |
μm |
| Kaplama / kaplama konsantrisite hatası |
≤12.0 |
μm |
| Mekanik özellikleri |
| Curling |
≥ 4 |
m |
| Sıkıntı kanıtlaması |
≥ 0.69 |
GPa |
| Kaplama şeridi gücü |
Ortalama değer |
1.0-5.0 |
N |
| Zirve değeri |
1.3-8.9 |
N |
| Makro bükme kaybı |
F60mm, 100 daire, 1550nm |
≤0.05 |
dB |
| F32mm, 1 daire, 1550nm. |
≤0.05 |
dB |
| |
|
|
|
|
Kablo Özellikleri
Bileşen ve Parameter

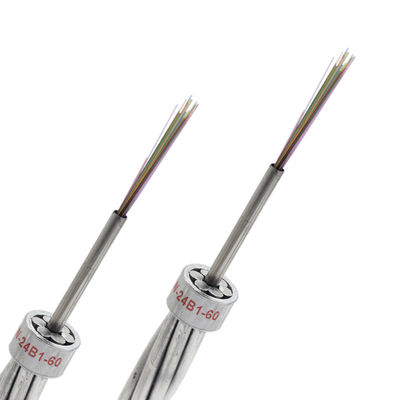

Alüminyum kaplı çelik telden (AS) ve optik lif içeren paslanmaz çelik borudan yapılmış yeraltı tel
Kablo tipi
OPGW-48B1.3-190[205;185.4

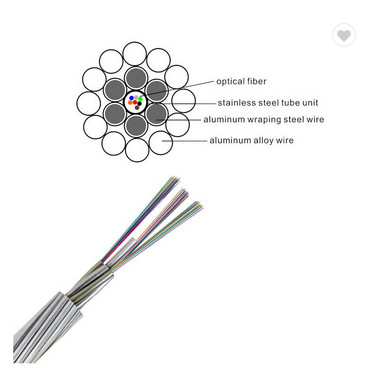

OPGW kesimi
| Yapı |
|
Malzeme |
- Hayır, hayır. |
Malzeme çapı |
| Fiber |
G.652. D |
48 |
|
| Merkezi |
%20AS tel |
1 |
Çapraz |
4.0mm |
| Katman 1 |
SUS Tube |
4 |
Çapraz |
4.0mm |
| %20AS tel |
2 |
Çapraz |
4.0mm |
| Katman 2 |
%20AS tel |
12 |
Çapraz |
4.0mm |
OPGW Özellikleri
| Parçalar |
Teknik veriler |
| Sıkışmış. |
Çekirdek, katman 1, katman 2 |
| İskele yönü |
Dış katman sağ el. |
| Kablo çapı (Nominel) |
20.0mm |
| Kablo ağırlığı (yaklaşık) |
1365 kg/km |
| Destekleyici Kesit |
AS Kablo |
188.5mm2 |
| RTS (Rated Tensile Strength) |
205kN |
| Elastiklik modülü (E-Modulus) |
162.0kN/mm2 |
| Termal uzatma katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresleri (40% RTS) |
82.0kN |
| Gündelik Stres (EDS) (%18~25%RTS) |
36.9~51.25kN |
| 20°C'de DC direnci |
0.442 ohm/km |
| Kısa süreli akım (1.0s, 40°C~200°C) |
13.62kA |
| Kısa süreli akım Kapasitesi I2t |
185.4kA2s |
| Minimum bükme yarıçapı |
Kurulum |
Kablo çapının 30 katı |
| Operasyon |
Kablo çapının 15 katı |
| Sıcaklık aralığı |
Kurulum |
-10°C~+60°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Operasyon |
-40°C~+80°C |
| |
|
|
|
İpek ve gevşekTUbe CTanımlama
Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına uygun olmalıdır ve aşağıda belirtilen renk kodunu kullanmalıdır.
Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)
Fiber Renkleri
| Hayır, hayır. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (50 mm mesafe)
| Hayır, hayır. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (100 mm mesafe)
| Hayır, hayır. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (150 mm mesafe)
| Hayır, hayır. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Ambalaj & Nakliye & Ödeme
Kaydırılabilir ahşap davullar. 2000 m'den 6000 m'ye / davul
