Özellikleri

Teknik Özellikler

lif sayısı: 12-72 lif

Fiber: G652D, G657A1, G657A2

Kablo çapı: 9-18,2 mm

Bükülme yarıçapı: 25 kat kablo çapı

Uygulama: Telekomünikasyon, Hava, Telekom, Ağ

Paket: demir-ahşap makara

Çalışma sıcaklığı: -40°C ila + 70°C

Sertifika: ISO9001/CE/ROHS

Vurgulamak:

opgw fiber kablo

su geçirmez fiber optik kablo

Temel bilgiler

Menşe yeri: Dongguan, Guangdong, Çin (Anakara)

Marka adı: TW-SCIE or OEM

Sertifika: SGS ROHS REACH ISO

Model numarası: OPGW

Ödeme & teslimat koşulları

Ambalaj bilgileri: Ahşap Drum

Teslim süresi: 15 iş günü

Ödeme koşulları: L/C, T/T, D/A, D/P, Western Union, MoneyGram

Yetenek temini: 2000 KM / gün

Fotoğraf Galerisi

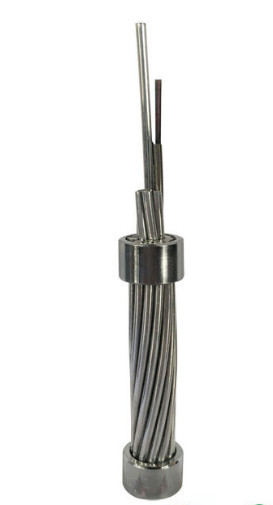

Kompozit OPGW Uzun Fiber Optik Kablo Kaplama - Telekomünikasyon için Dolaşımsızlık

Ürün Açıklaması

Optik fiber kablosunun teknik özellikleri

ITU-T G'nin optik, geometrik, mekanik ve çevresel özellikleri.652D optik fiber aşağıdaki tabloya uygun olmalıdır.

Optik fiber özellikleri

Özellikleri			Belirli Değerler	Birimler
Optik özellikleri
Mod alanı çapı		1310nm'de	9.1±0.5	μm
Mod alanı çapı		1550nm'de	10.3 ± 0.7	mm
Zayıflama katsayısı		1310nm'de	≤0.36	dB/km
Zayıflama katsayısı		1550nm'de	≤0.23	dB/km
Zayıflama eşitsizliği			≤0.05	dB
Sıfır dağılım dalga boyu (λ₀)			1300 ¥1324	nm
En yüksek sıfır dağılım eğim (S)_0max)			≤0.092	ps/(nm²·km)
Polarizasyon modunun dağılım katsayısı (PMD)_Q)			≤0.2
Kesme dalga boyu (λ)_cc)			≤1260	nm
Dağınıklık katsayısı		1288~1339nm	≤3.5	ps/(nm·km)
Dağınıklık katsayısı		1550nm	≤18	ps/(nm·km)
Etkili grup kırılma indeksi (N)_eff)		1310nm'de	1.466	- Evet.
Etkili grup kırılma indeksi (N)_eff)		1550nm'de	1.467	- Evet.
Geometrik özellik
Kaplama çapı			125.0±1.0	μm
Kaplama dairesel olmayan			≤1.0	%
Kaplama çapı			245.0±10.0	μm
Kaplama kaplama konsantrisite hatası			≤12.0	μm
Kaplama dairesel olmayan			≤6.0	%
Çekirdek kaplama konsantrizite hatası			≤0.8	μm
Kaplama / kaplama konsantrisite hatası			≤12.0	μm
Mekanik özellikleri
Curling			≥ 4	m
Sıkıntı kanıtlaması			≥ 0.69	GPa
Kaplama şeridi gücü	Ortalama değer		1.0-5.0	N
Kaplama şeridi gücü	Zirve değeri		1.3-8.9	N
Makro bükme kaybı	F60mm, 100 daire, 1550nm		≤0.05	dB
Makro bükme kaybı	F32mm, 1 daire, 1550nm.		≤0.05	dB

Kablo Özellikleri

Kablo Yapımı ve Parametri

Alüminyum kaplamalı çelik telden (AS) ve optik lif içeren paslanmaz çelik borudan yapılmış üst zemin tel.

Kablo tipi: OPGW-48B1.3-190[205;185.4

OPGW'nin kesit kısmı

Kompozit OPGW Uzun Fiber Optik Kablo Kaplama - Telekomünikasyon için Dolaşımsızlık 0

Yapı		Malzeme	- Hayır, hayır.	Malzeme çapı
	Fiber	G.652. D	48
	Merkezi	%20AS tel	1	Çapraz	4.0mm
	Katman 1	SUS Tube	4	Çapraz	4.0mm
	Katman 1	%20AS tel	2	Çapraz	4.0mm
	Katman 2	%20AS tel	12	Çapraz	4.0mm

OPGW'nin spesifikasyonu

Parçalar			Teknik veriler
Sıkışmış.			Çekirdek, katman 1, katman 2
İskele yönü			Dış katman sağ el.
Kablo çapı (Nominel)			20.0mm
Kablo ağırlığı (yaklaşık)			1365 kg/km
Destekleyici Kesit		AS Kablo	188.5mm²
RTS (Rated Tensile Strength)			205kN
Elastiklik modülü (E-Modulus)			162.0kN/mm²
Termal uzatma katsayısı			13.0×10^-6/K
Maksimum Çalışma Stresleri (40% RTS)			82.0kN
Gündelik Stres (EDS) (%18~25%RTS)			36.9~51.25kN
20°C'de DC direnci			0.442 ohm/km
Kısa süreli akım (1.0s, 40°C~200°C)			13.62kA
Kısa süreli akım Kapasitesi I²t			185.4kA2s
Minimum bükme yarıçapı	Kurulum		Kablo çapının 30 katı
	Operasyon		Kablo çapının 15 katı
Sıcaklık aralığı	Kurulum		-10°C~+60°C
	Depolama ve nakliye		-40°C~+60°C
	Operasyon		-40°C~+80°C

Fiber ve gevşek boru renkleri tanımlaması

Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına ve aşağıdaki renk koduna uygun olmalıdır.

Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)

Fiber Renkleri

Hayır, hayır.	1	2	3	4	5	6	7	8	9	10	11	12
Renk	Mavi	Turuncu	Yeşil	Kahverengi	Gri	Beyaz	Kırmızı	Doğa	Sarı	Mor	Pembe	Aqua

Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (50 mm mesafe)

Hayır, hayır.

Renk

Mavi

Turuncu

Yeşil

Kahverengi

Gri

Beyaz

Kırmızı

Doğa

Sarı

Mor

Pembe

Aqua

▌

Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (100 mm mesafe)

Hayır, hayır.

Renk

Mavi

Turuncu

Yeşil

Kahverengi

Gri

Beyaz

Kırmızı

Doğa

Sarı

Mor

Pembe

Aqua

▌

Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)

Siyah bir izleyici (150 mm mesafe)

Hayır, hayır.

Renk

Mavi

Turuncu

Yeşil

Kahverengi

Gri

Beyaz

Kırmızı

Doğa

Sarı

Mor

Pembe

Aqua

▌

Ambalaj ve Nakliye

Name: Kompozit OPGW Uzun Fiber Optik Kablo Kaplama - Telekomünikasyon için Dolaşımsızlık
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: OPGW
Price: 184.60 USD
Availability: InStock

Standart Paketleme
