TeFiber Optik Kablo için Teknik Özellikler
1. Optik Lif özellikleri
ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:
| özellikleri |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
| Mod alan çapı |
1310nm'de |
9,1±0,5 |
µm |
| 1550nm'de |
10,3 ± 0,7 |
mm |
| zayıflama katsayısı |
1310nm'de |
≤0.36 |
dB/km |
| 1550nm'de |
≤0.23 |
dB/km |
| Zayıflama düzensizliği |
≤0.05 |
dB |
| Sıfır dağılım dalga boyu ( λ0) |
1300 ～1324 |
nm |
| Maksimum sıfır dağılım eğimi (S0maks) |
≤0.092 |
ps/(nm2·km) |
| Polarizasyon modu dağılım katsayısı (PMDQ) |
≤0.2 |
 |
| Kesme dalga boyu (λcc) |
≤1260 |
nm |
| Dağılım katsayısı |
1288～1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektif grup kırılma indeksi (Nefe) |
1310nm'de |
1.466 |
－ |
| 1550nm'de |
1.467 |
－ |
| geometrik karakteristik |
| Kaplama çapı |
125.0±1.0 |
µm |
| Dairesel olmayan kaplama |
≤1.0 |
% |
| Kaplama çapı |
245.0±10.0 |
µm |
| Kaplama-kaplama eşmerkezlilik hatası |
≤12.0 |
µm |
| Kaplamanın dairesel olmaması |
≤6.0 |
% |
| Çekirdek kaplama eşmerkezlilik hatası |
≤0.8 |
µm |
| Kaplama / kaplama eşmerkezlilik hatası |
≤12.0 |
µm |
| mekanik karakteristik |
| kıvırma |
≥4 |
m |
| kanıt stresi |
≥0.69 |
not ortalaması |
| Kaplama şeridi kuvveti |
Ortalama değer |
1.0-5.0 |
n |
| tepe değeri |
1.3-8.9 |
n |
| Makro bükülme kaybı |
Ф60mm, 100 daire, 1550nm'de |
≤0.05 |
dB |
| Ф32mm, 1 daire, 1550nm'de |
≤0.05 |
dB |
| |
|
|
|
|
2. özellikleri ile ilgili Kablo
2.1 Kablo Yapısı ve Parametre

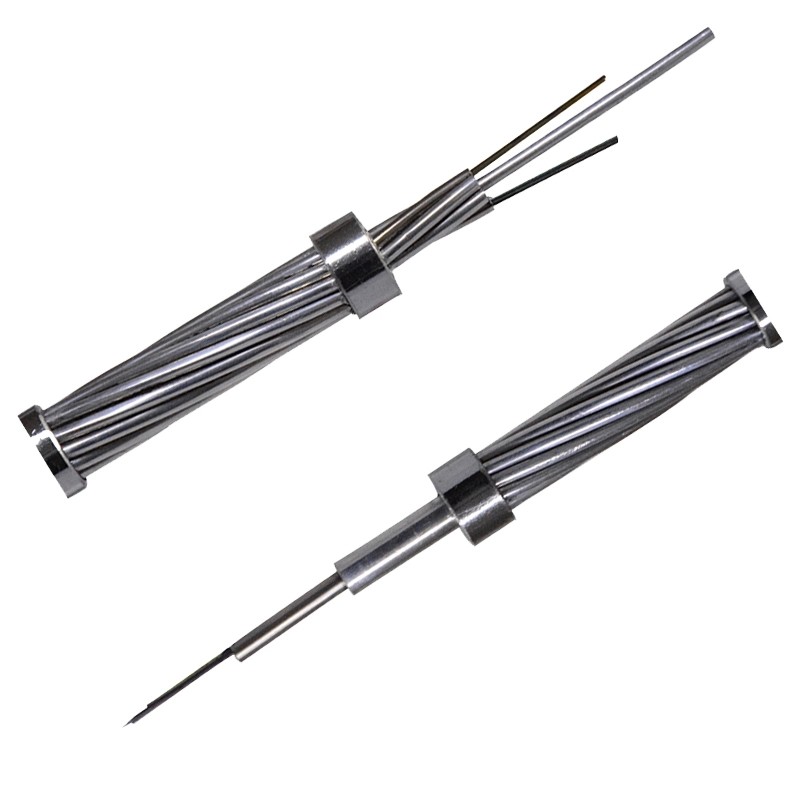

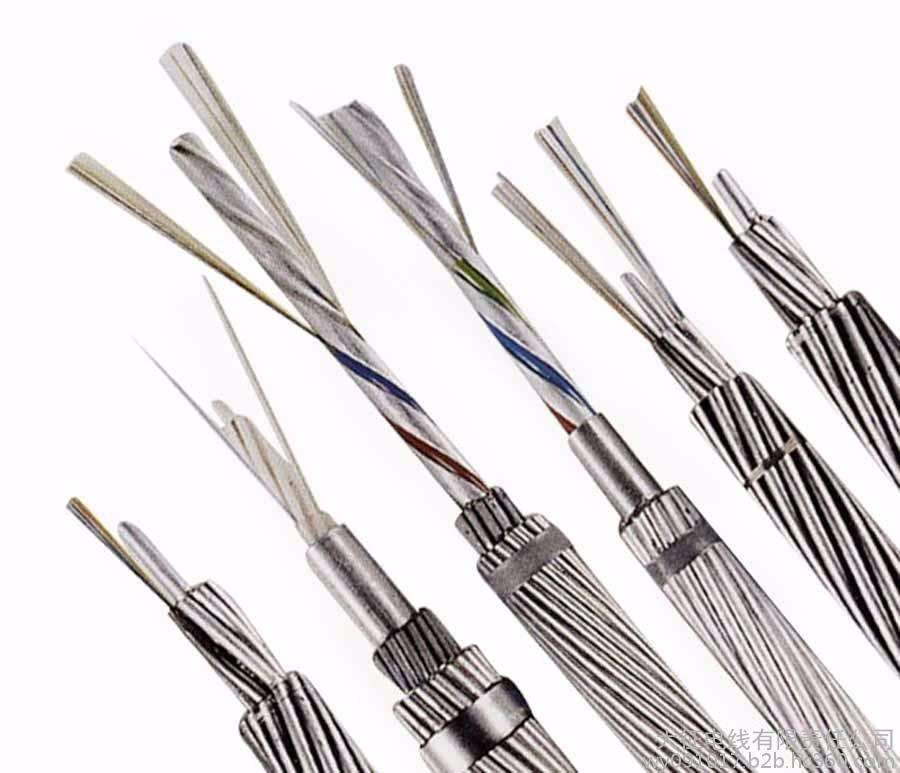

Alüminyum kaplı çelik telden (AS) ve optik fiber içeren paslanmaz çelik borudan yapılmış havai topraklama kablosu.
3.2Kablo tipi: OPGW-48B1.3-190[205;185.4]
3.2.1 OPGW'nin Kesiti
| Yapı |
|
Malzeme |
Numara. |
Malzeme Çapı |
| Lif |
G.652.D |
48 |
|
| Merkez |
20% AS tel |
1 |
Çap |
4.0mm |
| Katman 1 |
SUS Tüpü |
4 |
Çap |
4.0mm |
| 20% AS tel |
2 |
Çap |
4.0mm |
| 2. katman |
20% AS tel |
12 |
Çap |
4.0mm |
2.2.1 OPGW'nin Spesifikasyonu
| Öğeler |
Teknik veri |
| telli |
Çekirdek, katman 1, katman 2 |
| büküm yönü |
Dış katman sağ el |
| Kablo çapı (Nominal) |
20.0 mm |
| Kablo Ağırlığı (Yaklaşık) |
1365kg/km |
| Destekleyici Kesit |
AS Tel |
188,5 mm2 |
| Nominal Çekme Dayanımı (RTS) |
205kN |
| Elastisite Modülü (E-Modülü) |
162.0kN/mm2 |
| Termal Uzama Katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresi (%40RTS) |
82.0kN |
| Günlük Stres(EDS)(18%~%25RTS) |
36.9~51.25kN |
| 20℃'de DC Direnci |
0,442 ohm/km |
| Kısa süreli akım (1.0s, 40℃～200℃) |
13.62kA |
| Kısa süreli akım Kapasite I2T |
185.4kA²s |
| Minimum bükülme yarıçapı |
Kurulum |
30 kat kablo çapı |
| Operasyon |
15 kat kablo çapı |
| Sıcaklık aralığı |
Kurulum |
-10℃~+60℃ |
| Depolama ve nakliye |
-40℃~+60℃ |
| Operasyon |
-40℃~+80℃ |
| |
|
|
|
3. Fİber ve Lsızmak Tube Ckoku bentanımlama
Bireysel fiber ve gevşek tüpler, TIA/EIA-598-A standardına ve aşağıdaki renk koduna uygun olacaktır.
Çelik boru 1 (No.1-12 fiber) : Tek modlu optik fiber (SM)
Elyaf Renkleri
| NUMARA. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Çelik boru 2 (No.13-24 fiber): Tek modlu optik fiber (SM)
Bir siyah izleyici (50 mm adım)
| NUMARA. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 3 (No.25-36 fiber): Tek modlu optik fiber (SM)
Bir siyah izleyici (100 mm adım)
| NUMARA. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 4 (No.37-48 fiber): Tek modlu optik fiber (SM)
Bir siyah izleyici (150 mm adım)
| NUMARA. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Paketleme ve Shippi
OPGW, ANSI/AA 53-1981 veya eşdeğerine uygun güçlü bir ahşap-demir makara üzerine sıkıca ve eşit şekilde sarılacaktır.OPGW'nin normal nakliye, elleçleme, depolama ve germe işlemlerinde hasar görmesini önlemek için makara, sağlam ahşap-demir latalarla geciktirilecektir.
Makara çizimi
Kablo uzunluğuna göre yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
5. Çevresel olarak
ISO14001, RoHS ve OHSAS18001 sistemine tam uyum
6. Kurulum Önerileri
Yükleme prosedürü:
OPGW kurulumu için IEEE Std 524-1992 ve şirketimizin önerdiği prosedürlerin kullanılması önerilir.
