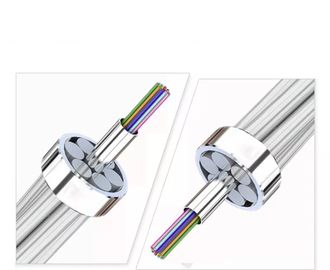

OPGW, güç iletimi için optik iletim ve havai topraklama kablosundan oluşan bir kablo yapısı türüdür.Enerji nakil hattında hem optik fiber kablo hem de havai topraklama kablosu olarak çalışarak yıldırım düşmesine ve kısa devre para birimini iletmeye karşı koruma sağlayabilir. OPGW, paslanmaz çelik boru optik ünite, alüminyum kaplama çelik tel, alüminyum alaşımlı telden oluşur.Merkezi paslanmaz çelik boru yapısına ve katman büküm yapısına sahiptir.Yapıyı farklı ortam koşullarına ve müşteri gereksinimlerine göre tasarlayabiliriz.
Başvuru
1. Fiber optik kompozit topraklama kablosu [OPGW], çift topraklama kablosu ve iletişim işlevine sahip yeni güç hatlarına kurulum için uygundur.
2. Eski topraklama kablosunu ve yüksek gerilim topraklama kablosunun yeni yapısını değiştirmek için uyum sağlayın.
3. aydınlatma koruması ve kısa devre akımını iletin.
4. Fiber optik iletişim yeteneği.
Optik lif Özellikler
ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:
| Özellikler |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
| Mod alanı çapı |
1310 nm'de |
9,1±0,5 |
µm |
| 1550 nm'de |
10,3 ± 0,7 |
mm |
| zayıflama katsayısı |
1310 nm'de |
≤0,36 |
dB/km |
| 1550 nm'de |
≤0,23 |
dB/km |
| Zayıflama düzensizliği |
≤0,05 |
dB |
| Sıfır dağılım dalga boyu ( λ0) |
1300 ～1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Polarizasyon modu dağılım katsayısı (PMDQ) |
≤0,2 |
 |
| Kesme dalga boyu (λcc) |
≤1260 |
deniz mili |
| dağılım katsayısı |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Etkili grup kırılma indeksi (Neff) |
1310 nm'de |
1.466 |
- |
| 1550 nm'de |
1.467 |
- |
| geometrik karakteristik |
| kaplama çapı |
125.0±1.0 |
µm |
| Dairesel olmayan kaplama |
≤1.0 |
% |
| kaplama çapı |
245.0±10.0 |
µm |
| Kaplama-kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| Kaplama daireselliği |
≤6.0 |
% |
| Çekirdek kaplama eş merkezlilik hatası |
≤0,8 |
µm |
| Kaplama / kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| mekanik karakteristik |
| kıvırma |
≥4 |
M |
| Prova stresi |
≥0,69 |
GPa |
| Kaplama şeridi kuvveti |
Ortalama değer |
1.0-5.0 |
N |
| Tepe değeri |
1.3-8.9 |
N |
| Makro bükülme kaybı |
Ф60mm, 100 daire, 1550nm'de |
≤0,05 |
dB |
| Ф32mm, 1 daire, 1550nm'de |
≤0,05 |
dB |
| |
|
|
|
|
OPGW'nin özellikleri
| Öğeler |
Teknik veri |
| telli |
Çekirdek, katman 1, katman 2 |
| büküm yönü |
Dış katmanSağel |
| Kablo çapı (Nominal) |
20.0mm |
| Kablo Ağırlığı (Yaklaşık) |
1365kg/km |
| Destek Kesiti |
tel olarak |
188,5 mm2 |
| Nominal Gerilme Dayanımı (RTS) |
205 kN |
| Esneklik Modülü (E-Modulus) |
162,0kN/mm2 |
| Termal Uzama Katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresi (%40 RTS ) |
82.0 kN |
| Gündelik Stres(EDS)(%18~%25RTS) |
36.9~51.25kN |
| 20 °C'de DC Direnci |
0,442 ohm/km |
| Kısa süreli akım (1.0s, 40℃～200℃) |
13.62kA |
| Kısa süreli akım Kapasite I2T |
185,4kA²s |
| Minimum bükülme yarıçapı |
Kurulum |
30 kat kablo çapı |
| Operasyon |
15 kat kablo çapı |
| Sıcaklık aralığı |
Kurulum |
-10°C~+60°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Operasyon |
-40°C~+80°C |
| |
|
|
|

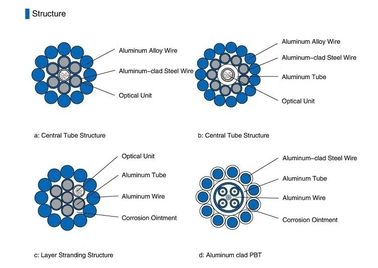

Ürün yapısı
Paketleme ve Nakliye
OPGW, ANSI/AA 53-1981 veya eşdeğerine uyan güçlü bir ahşap-demir makaraya sıkıca ve düzgün bir şekilde sarılmalıdır.Olağan nakliye, taşıma, depolama ve çekme işlemlerinde OPGW'nin hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla bağlanacaktır.
Kablo uzunluğuna göre, yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
