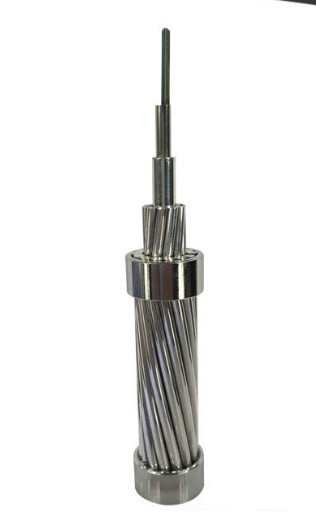

Bir optik topraklama kablosu (OPGW olarak da bilinir veya IEEE standardında bir optik fiber kompozit tepegöz olarak da bilinir) topraklama kablosu) havai enerji hatlarında kullanılan bir kablo türüdür.Bu tür bir kablo, topraklama ve iletişim.Merkezi paslanmaz çelik boru yapısına ve katman büküm yapısına sahiptir. Bir OPGW kablosu, içinde bir veya daha fazla optik fiber bulunan, tekli veya çift kat alüminyum kaplı çelik teller (ACS) veya karışık ACS teller ve alüminyum alaşımlı teller.OPGWyüksek voltajlı elektrik direklerinin tepeleri arasında kablo çekilir.Kablonun iletken kısmı, bitişik kuleleri toprağa bağlar ve yüksek voltaj iletkenlerini yıldırım çarpmalarından korur.buKablo içindeki optik fiberler, yüksek hızlı veri iletimi için veya elektrik için kullanılabilir. kuruluşun kendi ses ve veri iletişimi için iletim hattını koruma ve kontrol etme amaçları doğrultusunda veya yüksek hızlı fiber ara bağlantı olarak hizmet vermek üzere üçüncü şahıslara kiralanabilir veya satılabilirşehirler arasında.OPGW'yi oluşturmak için gücü kesmeli, bu da daha büyük kayıplara neden olmalı, bu nedenle OPGW'nin110KV üzerinde yüksek basınç hattı inşa etmek.
Optik lif Özellikler
ITU-T G.652.D optik fiberin optik, geometrik, mekanik ve ortam özellikleri aşağıdaki tabloya uygun olacaktır:
| Özellikler |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
| Mod alanı çapı |
1310 nm'de |
9,1±0,5 |
µm |
| 1550 nm'de |
10,3 ± 0,7 |
mm |
| zayıflama katsayısı |
1310 nm'de |
≤0,36 |
dB/km |
| 1550 nm'de |
≤0,23 |
dB/km |
| Zayıflama düzensizliği |
≤0,05 |
dB |
| Sıfır dağılım dalga boyu ( λ0) |
1300 ～1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Polarizasyon modu dağılım katsayısı (PMDQ) |
≤0,2 |
 |
| Kesme dalga boyu (λcc) |
≤1260 |
deniz mili |
| dağılım katsayısı |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Etkili grup kırılma indeksi (Neff) |
1310 nm'de |
1.466 |
- |
| 1550 nm'de |
1.467 |
- |
| geometrik karakteristik |
| kaplama çapı |
125.0±1.0 |
µm |
| Dairesel olmayan kaplama |
≤1.0 |
% |
| kaplama çapı |
245.0±10.0 |
µm |
| Kaplama-kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| Kaplama daireselliği |
≤6.0 |
% |
| Çekirdek kaplama eş merkezlilik hatası |
≤0,8 |
µm |
| Kaplama / kaplama eş merkezlilik hatası |
≤12.0 |
µm |
| mekanik karakteristik |
| kıvırma |
≥4 |
M |
| Prova stresi |
≥0,69 |
GPa |
| Kaplama şeridi kuvveti |
Ortalama değer |
1.0-5.0 |
N |
| Tepe değeri |
1.3-8.9 |
N |
| Makro bükülme kaybı |
Ф60mm, 100 daire, 1550nm'de |
≤0,05 |
dB |
| Ф32mm, 1 daire, 1550nm'de |
≤0,05 |
dB |
| |
|
|
|
|
| Öğeler |
Teknik veri |
| telli |
Çekirdek, katman 1, katman 2 |
| büküm yönü |
Dış katmanSağel |
| Kablo çapı (Nominal) |
20.0mm |
| Kablo Ağırlığı (Yaklaşık) |
1365kg/km |
| Destek Kesiti |
tel olarak |
188,5 mm2 |
| Nominal Gerilme Dayanımı (RTS) |
205 kN |
| Esneklik Modülü (E-Modulus) |
162,0kN/mm2 |
| Termal Uzama Katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresi (%40 RTS ) |
82.0 kN |
| Gündelik Stres(EDS)(%18~%25RTS) |
36.9~51.25kN |
| 20 °C'de DC Direnci |
0,442 ohm/km |
| Kısa süreli akım (1.0s, 40℃～200℃) |
13.62kA |
| Kısa süreli akım Kapasite I2T |
185,4kA²s |
| Minimum bükülme yarıçapı |
Kurulum |
30 kat kablo çapı |
| Operasyon |
15 kat kablo çapı |
| Sıcaklık aralığı |
Kurulum |
-10°C~+60°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Operasyon |
-40°C~+80°C |
| Yapı |
|
Malzeme |
HAYIR. |
Malzeme Çapı |
| Lif |
G.652.D |
48 |
|
| merkez |
%20 tel olarak |
1 |
Çap |
4.0mm |
| Katman 1 |
SUS Tüpü |
4 |
Çap |
4.0mm |
| %20 tel olarak |
2 |
Çap |
4.0mm |
| Katman 2 |
%20 tel olarak |
12 |
Çap |
4.0mm
|
Elyaf veLgevşemekTube CkokuTanılama
Ayrı fiber ve gevşek tüpler, standart TIA/EIA-598-A'ya ve aşağıdaki renk koduna uygun olacaktır.
Çelik boru 1 (No.1-12 fiberler): Tek modlu fiber optik (SM)
Elyaf Renkleri
| HAYIR. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 2 (No.13-24 fiberler): Tek modlu fiber optik (SM)
Bir siyah izleyici (50 mm adım)
| HAYIR. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 3 (No.25-36 fiberler): Tek modlu fiber optik (SM)
Bir adet siyah izleyici (100 mm aralık)
| HAYIR. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Çelik boru 4 (No.37-48 fiberler): Tek modlu fiber optik (SM)
Bir siyah izleyici (150 mm adım)
| HAYIR. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
Paketleme ve Nakliye
OPGW, ANSI/AA 53-1981 veya eşdeğerine uyan güçlü bir ahşap-demir makaraya sıkıca ve düzgün bir şekilde sarılmalıdır.Olağan nakliye, taşıma, depolama ve çekme işlemlerinde OPGW'nin hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla bağlanacaktır.
Kablo uzunluğuna göre, yükleme kablosu için farklı tip makara (D,d,b,w1,w2) seçiyoruz.
