Optik fiber kablosu için teknik özellikler
Optik fiber özellikleri
ITU-T G'nin optik, geometrik, mekanik ve çevresel özellikleri.652.D optik fiber aşağıdaki tabloya uygun olmalıdır:
| Özellikleri |
Belirli Değerler |
Birimler |
| Optik özellikleri |
| Mod alanı çapı |
1310nm'de |
9.1±0.5 |
μm |
| 1550nm'de |
10.3 ± 0.7 |
mm |
| Zayıflama katsayısı |
1310nm'de |
≤0.36 |
dB/km |
| 1550nm'de |
≤0.23 |
dB/km |
| Zayıflama eşitsizliği |
≤0.05 |
dB |
| Sıfır dağılım dalga boyu (λ0) |
1300 ¥1324 |
nm |
| En yüksek sıfır dağılım eğim (S)0max) |
≤0.092 |
ps/(nm2·km) |
| Polarizasyon modunun dağılım katsayısı (PMD)Q) |
≤0.2 |
|
| Kesme dalga boyu (λ)cc) |
≤1260 |
nm |
| Dağınıklık katsayısı |
1288~1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Etkili grup kırılma indeksi (N)eff) |
1310nm'de |
1.466 |
- Evet. |
| 1550nm'de |
1.467 |
- Evet. |
| Geometrik özellik |
| Kaplama çapı |
125.0±1.0 |
μm |
| Kaplama dairesel olmayan |
≤1.0 |
% |
| Kaplama çapı |
245.0±10.0 |
μm |
| Kaplama kaplama konsantrisite hatası |
≤12.0 |
μm |
| Kaplama dairesel olmayan |
≤6.0 |
% |
| Çekirdek kaplama konsantrizite hatası |
≤0.8 |
μm |
| Kaplama / kaplama konsantrisite hatası |
≤12.0 |
μm |
| Mekanik özellikleri |
| Curling |
≥ 4 |
m |
| Sıkıntı kanıtlaması |
≥ 0.69 |
GPa |
| Kaplama şeridi gücü |
Ortalama değer |
1.0-5.0 |
N |
| Zirve değeri |
1.3-8.9 |
N |
| Makro bükme kaybı |
F60mm, 100 daire, 1550nm |
≤0.05 |
dB |
| F32mm, 1 daire, 1550nm. |
≤0.05 |
dB |
| |
|
|
|
|
2.Özellikleri- Ne?Kablo
2.1 Kablo İnşaatı ve Parameter

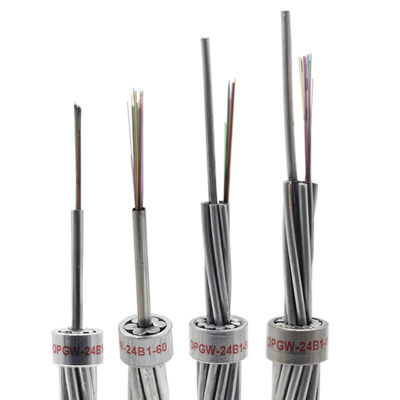

Alüminyum kaplamalı çelik telden (AS) ve optik lif içeren paslanmaz çelik borudan yapılmış üst zemin tel.
3.2Kablo tipi: OPGW-48B1.3-190[205;185.4
3.2.1 OPGW'nin çapraz kesimi
| Yapı |
|
Malzeme |
- Hayır, hayır. |
Malzeme çapı |
| Fiber |
G.652. D |
48 |
|
| Merkezi |
%20AS tel |
1 |
Çapraz |
4.0mm |
| Katman 1 |
SUS Tube |
4 |
Çapraz |
4.0mm |
| %20AS tel |
2 |
Çapraz |
4.0mm |
| Katman 2 |
%20AS tel |
12 |
Çapraz |
4.0mm |
2.2.1 OPGW'nin spesifikasyonu
| Parçalar |
Teknik veriler |
| Sıkışmış. |
Çekirdek, katman 1, katman 2 |
| İskele yönü |
Dış katman sağ el. |
| Kablo çapı (Nominel) |
20.0mm |
| Kablo ağırlığı (yaklaşık) |
1365 kg/km |
| Destekleyici Kesit |
AS Kablo |
188.5mm2 |
| RTS (Rated Tensile Strength) |
205kN |
| Elastiklik modülü (E-Modulus) |
162.0kN/mm2 |
| Termal uzatma katsayısı |
13.0×10-6/K |
| Maksimum Çalışma Stresleri (40% RTS) |
82.0kN |
| Gündelik Stres (EDS) (%18~25%RTS) |
36.9~51.25kN |
| 20°C'de DC direnci |
0.442 ohm/km |
| Kısa süreli akım (1.0s, 40°C~200°C) |
13.62kA |
| Kısa süreli akım Kapasitesi I2t |
185.4kA2s |
| Minimum bükme yarıçapı |
Kurulum |
Kablo çapının 30 katı |
| Operasyon |
Kablo çapının 15 katı |
| Sıcaklık aralığı |
Kurulum |
-10°C~+60°C |
| Depolama ve nakliye |
-40°C~+60°C |
| Operasyon |
-40°C~+80°C |
| |
|
|
|
3. Fİber veLOrospuTUbe CkokusuBen...Dişleme
Bireysel lifler ve gevşek borular TIA/EIA-598-A standardına ve aşağıdaki renk koduna uygun olmalıdır.
Çelik boru 1 (No.1-12 lifleri): Tek modlu optik fiber (SM)
Fiber Renkleri
| Hayır, hayır. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Çelik boru 2 (No.13-24 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (50 mm mesafe)
| Hayır, hayır. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 3 (No.25-36 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (100 mm mesafe)
| Hayır, hayır. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Çelik boru 4 (No.37-48 lifleri): Tek modlu optik fiber (SM)
Siyah bir izleyici (150 mm mesafe)
| Hayır, hayır. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
Kırmızı |
Doğa |
Sarı |
Mor |
Pembe |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Ambalaj & Nakliye & Ödeme
OPGW, ANSI/AA 53-1981 veya eşdeğer standartlara uygun olan sağlam bir ahşap demir rulo üzerinde sıkı ve eşit bir şekilde sarılır.OPGW'nin sıradan nakliye sırasında hasar görmesini önlemek için rulo sağlam ahşap demir battenslerle geriye bırakılır., taşıma, depolama ve ipleme işlemleri.
Makara Çizimi
Şirket Profili
1Çevre açısından.
ISO14001, RoHS ve OHSAS18001 sistemine tam uyum
2Kurulum tavsiyeleri
Kurulum prosedürü:
IEEE Std 524-1992 ve şirketimizin önerdiği prosedürlerin OPGW'nin kurulumu için kullanılması önerilir.
