Kablo tipi	FTTH Saplama Kablosu	Elyaf Sayısı	1 Elyaf
Yapı	kelebek düz	Tekli mod G.657A	Tekli mod G.657A
Dış Kılıf Malzemesi	LSZH (Siyah/Beyaz)	Mukavemet Elemanı Malzemesi	CTP
Kablo Çapı	(2,0±0,1)×(3,0±0,1)mm	Ağırlık	10kg/km
Gerilme Dayanımı (uzun/kısa süreli)	100/200N	Ezilme Yükü (uzun/kısa vadeli)	300/1000 (N/100mm)
Bükülme Yarıçapı (uzun/kısa vadeli)	10D/20D (mm)	Çalıştırma/Saklama Sıcaklığı	-40 ila +85 °C

Öğeler			Tanım
lif sayısı			1 çekirdek
Lif	tip		G657A
	çap		250µm
Güç üyesi	malzeme		Galvanizli çelik tel/FRP/KFRP
Kablo kılıf kalınlığı	/		Maks.0,8 mm/Dk.0,4 mm
	/		/
Dış kılıf	malzeme		LSZH
	çap		1,8±0,2 mm
Kablo boyutu (Yükseklik * genişlik)			3,0(±0,1) mm ×2,0 (±0,2)mm
kablo ağırlığı			8,5 KG±1KG
Kurulum Sıcaklık aralığı(ºC)			-20+60
Çalıştırma ve taşıma sıcaklığı(ºC)			-40+70
Min Bükülme Yarıçapı(mm)		Uzun vadeli	10D
Minimum Bükme yarıçap(mm)		Kısa vadeli	20D
İzin verilen minimum Çekme Dayanımı(N)		Uzun vadeli	40
İzin verilen minimum Çekme Dayanımı(N)		Kısa vadeli	80
Ezilme Yükü (N/100mm)		Uzun vadeli	500
Ezilme Yükü (N/100mm)		kısa vadeli	1000

lif stili		Birim	SM G652	SM G652D	AA 50/125	AA 62,5/125	AA OM3-300
durum		deniz mili	1310/1550	1310/1550	850/1300	850/1300	850/1300
zayıflama		dB/km	≤	≤	≤	≤3,0/1,0	≤3,0/1,0
zayıflama		dB/km	0,36/0,23	0,34/0,22	3.0/1.0	----	----
dispresiyon	1550nm	Ps/(nm*km)	----	≤18	----	----	dispresiyon
dispresiyon	1625nm	Ps/(nm*km)	----	≤22	----	----
bant genişliği	850nm	MHZ.KM	----	----	>=400	>=160	bant genişliği
bant genişliği	1300nm	MHZ.KM	----	----	>=800	>=500
Sıfır dağılım dalga boyu		deniz mili	1300-1324	>=1302, ≤1322	----	----	>= 1295, ≤1320
Sıfır dağılım eğimi		deniz mili	≤0,092	≤0,091	----	----	----
PMD Maksimum Bireysel Elyaf			≤0,2	≤0,2	----	----	≤0,11
PMD Tasarım Bağlantı Değeri		Ps(nm2*k M)	≤0,12	≤0,08	----	----	----
Fiber kesme dalga boyu λc		deniz mili	>= 1180, ≤1330	>=1180, ≤1330	----	----	----
kablo kesme dalga boyu λcc		deniz mili	≤1260	≤1260	----	----	----
MFD	1310nm	um	9.2+/-0.4	9.2+/-0.4	----	----	----
MFD	1550nm	um	10.4+/-0.8	10.4+/-0.8	----	----	----
Sayısal Diyafram(NA)			----	----	0.200+/ -0,015	0,275+/-0. 015	0,200+/-0 .015
Adım(çift yönlü ortalama ölçüm)		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10
Elyaf üzerindeki düzensizlikler uzunluk ve nokta		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10

süreksizlik
Fark geri saçılımı katsayı		dB/km	≤0,05	≤0,03	≤0,08	≤0,10	≤0,08
zayıflama tekdüzeliği		dB/km	≤0,01	≤0,01
çekirdek dimateri		um			50+/-1.0	62,5+/-2,5	50+/-1.0
kaplama çapı		um	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Dairesel olmayan kaplama		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
kaplama çapı		um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Kaplama / ispinoz eşmerkezli hata		um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Dairesel olmayan kaplama		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Çekirdek/kaplama eş merkezlilik hatası		um	≤0,6	≤0,6	≤1,5	≤1,5	≤1,5
Kıvrılma (yarıçap)		um	≤4	≤4	----	----	----

Tel :	18822950698
Faks :	86-0755-89979963

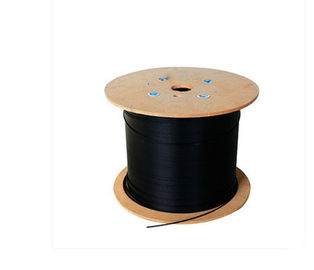

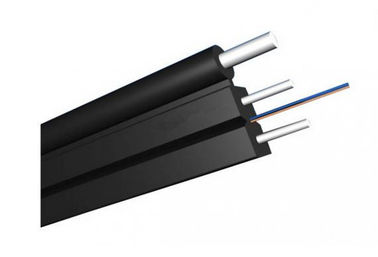

Düz FTTH 1 Çekirdekli Kapalı Dijital Fiber Optik Kablo G657A LSZH Kelebek Bırakma Kablosu
