Yüksek Mukavemetli 24 Fiber Çok Modlu Fan-out İç Mekan Koparma Fiber Optik Kablo
Çok Amaçlı Dağıtım Kablosu, alt birim olarak tek yönlü kablo (φ900μm sıkı tampon, mukavemet elemanı olarak aramid ipliği) kullanır.Bir fiber takviyeli plastik (FRP), çekirdeğin merkezinde metalik olmayan bir mukavemet elemanı olarak bulunur.Alt birimler, kablo çekirdeğinin etrafına sarılmıştır.Kablo, PVC veya LSZH (Düşük duman, Sıfır halojen, Alev geciktirici) kılıf ile tamamlanır.
Özellik
1. Örgülü metalik olmayan mukavemet elemanı yapısı, kablonun büyük gerilme mukavemetine dayanmasını sağlar.
2. Ceket korozyon önleyici, su önleyici, ultraviyole radyasyon önleyici, alev geciktirici ve çevreye zararsız vb.
3.Saklama Çalışma Sıcaklığı: -20ºC~+60ºC, Montaj Sıcaklığı: -5ºC~+50ºC.
Başvuru
1.İç mekan kablo dağıtımı.
2.Katlar, terminal kutusu ve iş istasyonları dahil olmak üzere bina içi omurga kablolaması için.
3.Bina içi ve farklı binalar içindeki kısa ve orta mesafe direkt terminaller için, her bir alt kablo ünitesi standart konektörle doğrudan bağlanabilir.
Elyaf Parametreleri
| HAYIR. |
Öğeler |
Birim |
Şartname |
| G.652D |
| 1 |
Mod Alan Çapı |
1310nm |
mikron |
9,2±0,4 |
| 1550nm |
mikron |
10,4±0,5 |
| 2 |
Kaplama Çapı |
mikron |
124,8±0,7 |
| 3 |
Dairesel Olmayan Kaplama |
% |
≤0,7 |
| 4 |
Çekirdek Kaplama Eşmerkezlilik Hatası |
mikron |
≤0,5 |
| 5 |
Kaplama Çapı |
mikron |
245±5 |
| 6 |
Dairesel Olmayan Kaplama |
% |
≤6.0 |
| 7 |
Kaplama-Kaplama Eşmerkezlilik Hatası |
mikron |
≤12.0 |
| 8 |
Kablo Kesme Dalgaboyu |
deniz mili |
λcc≤1260 |
| 9 |
Zayıflama (maks.) |
1310nm |
dB/km |
≤0,4 |
| 1550nm |
dB/km |
≤0,3 |
Kablo Parametreleri
| Öğeler |
Özellikler |
| Elyaf Sayısı |
2-48 |
| Sıkı Tamponlu Elyaf |
Boyut |
850µm±50µm |
| Malzeme |
PVC |
| Renk |
Beyaz |
| Tek Yönlü Kablo |
Boyut |
1,9 mm±0,1 mm |
| Malzeme |
LSZH |
| Renk |
Sarı |
| Güç Üyesi |
Çelik yelek |
| Baskı İşaretleri |
(1)-(48) |
| Merkezi Güç Üyesi |
Çap |
3,8 mm±0,1 mm |
| Malzeme |
CTP+LSZH |
| Renk |
Sarı |
|
Dış Ceket
|
Boyut |
14,5 mm±0,5 mm |
| Malzeme |
LSZH |
| Renk |
Sarı |
Mekanik ve Çevresel Özellikler
| Öğeler |
birleştirmek |
Özellikler |
| Gerilim(Uzun Süreli) |
N |
600 |
| Gerilim(Kısa Süreli) |
N |
1500 |
| Ezilme(Uzun Süreli) |
N/10cm |
300 |
| Ezilme(Kısa Süreli) |
N/10cm |
1000 |
| dak.Bükülme Yarıçapı(Dinamik) |
mm |
20D |
| dak.Bükülme Yarıçapı(Statik) |
mm |
10D |
| Kurulum Sıcaklığı |
ºC |
-10~+50 |
| Çalışma sıcaklığı |
ºC |
-20~+60 |
| Depolama sıcaklığı |
ºC |
-20~+60 |
Teknik parametre
| Geometrik Özellikler |
| Elyaf Sayısı |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Koparma Kablo Çapı (mm) |
7.5 |
8.5 |
10 |
12.5 |
12.5 |
12.5 |
14.5 |
| Koparma Kablosu Ağırlığı (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| TBF Çapı (μm) |
900±50 |
| Mekanik karakteristiği |
|
| Maks Yük (N) |
Uzun vadeli |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Kısa vadeli |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Bükülme Yarıçapı (mm) |
Dinamik |
20*D (D: Kablo Çapı) |
| Statik |
10*D (D: Kablo Çapı) |
| Lif |
| Elyaf tipi (çekirdek/ kaplama boyutu) |
9/125 50/125 62.5/125 |
| İletim Özellikleri |
| |
SM
(1310/1550 deniz mili)
|
50/125
(850/1300 deniz mili)
|
62,5/125
(850/1300nm)
|
| Maks Zayıflama (dB/km) |
0,45/0,30 |
3,5/1,5 |
3,5/1,5 |
| Tipik Zayıflama (dB/km) |
0,40/0,25 |
3.1/1.0 |
3.0/1.0 |
| Mini Bant Genişliği (Mhz.km) |
-- |
400/400 |
160/500 |

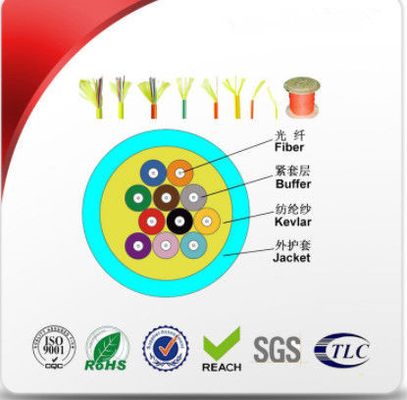

Ürün yapısı
