ADSS Dışarıda Tüm-Dielectric Kendiliğinden Taşan Fiber Optik Kablo
Optik fiber kablosu
Açıklama
Bu spesifikasyon, optik fiber kabloların tedarik için yapı, mekanik, fiziksel ve performans standartları için tasarım gereksinimlerini kapsar.Bu belgede açıklanan özellikler optik kablonun performansıyla ilgili bilgi sağlamayı amaçlamaktadır.
Yapısal özellikler
Metal olmayan güçlendirici elemanlı gevşek boru
Yüksek esneklik Aramid ipliği
25KV/m'ye kadar elektrik alanında uzun süre çalışabilmek
Fiber Özellikleri
| Tek modlu optik fiber için ITU-T G.652D (B1.3) teknik parametre |
| Optik özellikleri |
|
|
|
| Mod alanı çapı (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| Kesim dalga boyu (λcc) |
|
≤1260 |
nm |
| Zayıflama katsayısı |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Makro bükme kaybı |
φ75mm, 100 çember, 1550nm |
≤0.1 |
dB |
| Zayıflama eşitsizliği |
|
≤0.05 |
dB |
| Dağınıklık katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤ 5.3
≤ 8
|
Ps/ ((nm.km)
Ps/ ((nm.km)
Ps/ ((nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
nm |
| Maksimum sıfır dağılım eğimleri |
|
≤0.093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| Geometrik özellik |
|
|
|
| Kaplama çapı |
|
125.0±1.0 |
μm |
| Çekirdek/kaplama konsantrizite hatası |
|
≤0.8 |
μm |
| Kaplama dairesel olmayan |
|
≤1.0 |
% |
| Kaplama çapı |
|
245.0±10 |
μm |
| Kaplama/kaplama konsantrisite hatası |
|
≤12.0 |
μm |
| Kaplama dairesel olmayan |
|
≤ 8 |
% |
| Renkli kaplamanın çapı |
|
250.0±15 |
μm |
| Mekanik özellikleri |
|
|
|
| Kürükleme (dalgayı) |
|
≥ 4 |
m |
| Sıkıntı kanıtlaması |
|
>0.69 |
Ortalama |
| Kaplama şeridi gücü |
Ortalama değer
Zirve değeri
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dinamik gerginlik korozyonuna duyarlılık parametresi (n)ddeğer) |
|
≥20 |
|
Özellikler
Bu sistem en fazla 288 optik fiber tutabilir.
Hafif tasarım kuleye daha az yük ekler ve 1500 metreye kadar uzanabilir.
90KN'den fazla güçlü bir anti çekim performansına sahiptir.
Metal olmayan yapı iyi yalıtım ve mükemmel yıldırım direnci sağlar.
Aramit iplikleri eşit olarak dağılmıştır ve iyi üretim süreçlerine sahiptir, bu da mükemmel gerginlik/gerginlik performansına neden olur.
Mükemmel kurşun geçirmez performansına sahiptir.
İzlemeye karşı mükemmel bir performansı var.
Sistem, güç kesilmeden kurulabilir ve kablonun normal iletimi güç hattı arızasından etkilenmez.

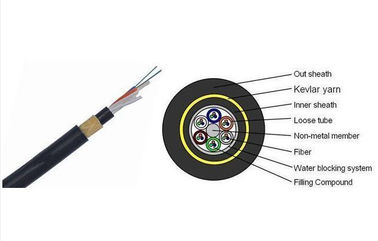

Kablo Tasarımı
| Ürün |
Açıklama |
| Model numarası |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Lif sayımı. |
12 |
24 |
48 |
| 2Kablo çapı |
11.6±0.3mm |
12.4±0.3mm |
| 3Kablo Ağırlığı |
117Kg |
130KG |
| 4Merkezi Güç üyesi. |
|
| - Malzeme. |
FRP |
| 5- Çıkar tüp. |
|
| - Malzeme. |
PBT |
| Çıkarılmış tüp numarası |
2 |
4 |
4 |
| -Tüp başına lif sayısı |
6 |
6 |
12 |
| -Doldurma karışımının türü |
Jelly |
| 6Doldurma |
|
| - Malzeme. |
PP |
| - Doldurma yok. |
4 |
2 |
2 |
| 7Tüp Montajı |
|
| -Tüp düzenleri |
1 + 6 |
| - Çatlak tipinde. |
SZ |
| 8. Su engelleme sistemi |
|
| - Malzeme. |
Doldurma bileşiği ((Ya da su engelleyici bant) |
| 9Çekirdek sargı. |
|
| - Malzeme. |
Poliester bant |
| 10- Güçlü bir üye. |
|
| - Malzeme. |
Aramid ipliği |
| 11İç kapağı. |
|
| - Malzeme. |
MDPE |
| - Kalınlığı |
0.8mm±0.2mm |
| 12. Dış kabuk |
|
| - Malzeme. |
HDPE |
| - Kalınlığı |
1.8mm±0.2mm |
| 13. Kabuk işaretlemesi |
|
| - İşaretlemenin türü |
Lazer baskı |
Uygulanabilir alanlar şunlardır:
Uzun mesafe telekomünikasyonları, yüksek gerilimli alanlarda LAN veya telekom ağına erişim. Yüksek gök gürültüsü etkinliği ve yüksek elektromanyetik müdahale alanlarında güç aktarım sistemleri.
