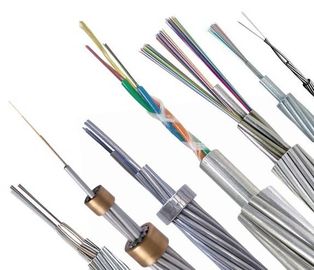

Fiber Optik Kompozit Havai Topraklama Kabloları (OPGW)
1. Genel
1.1 Bu spesifikasyon, kurulum dışında kullanım için müşteriye sağlanacak Optik Fiber Kompozit Havai Topraklama Kablolarının (OPGW) gereksinimlerini kapsar.
1.2 Fiber optik kablo, bu spesifikasyonun gerekliliklerine uygun olmalı ve genellikle en son standartları karşılamalı veya daha iyi olmalıdır:
ITU-T G.650: Tek modlu fiber ve kablonun lineer, deterministik nitelikleri için tanımlar ve test yöntemleri
ITU-T G.652: Tek modlu optik fiber ve kablonun özellikleri
ITU-T G.655: Sıfır olmayan dağılım kaydırmalı tek modlu optik fiber ve kablonun özellikleri
IEC 60793-2-50 B1.3: B sınıfı tek modlu fiberler için kesit belirtimi
IEEE 1138: Elektrik Şebeke Güç Hatlarında kullanım için Kompozit Fiber Optik Havai Topraklama Kablolarının (OPGW) Standart Yapısı
ASTM B398: Elektrik Amaçlı Alüminyum Alaşımlı 6201-T81 Tel için Standart Şartname
ASTM B 415: Sert Çekilmiş Alüminyum Kaplı Çelik İletkenler için Standart Şartname
ASTM B416: Eşmerkezli-Örgülü Örgülü Alüminyum Kaplı Çelik İletkenler için Spesifikasyon
EIA/TIA-455: Fiber Optikler, Kablolar, Dönüştürücüler, Sensörler, Bağlantı ve Sonlandırma Cihazları ve diğer Fiber Optik Bileşenler için Standart Test Prosedürleri
EIA 492A: Optik Dalga Kılavuzu Fiberleri için Genel Spesifikasyon
EIA 472A: Dış Havadan Kullanım için Fiber Optik İletişim Kabloları için Kesit Spesifikasyonu
2. Optik Lif özellikleri
2.1 ITU-T G.652 optik fiberin optik, geometrik, mekanik ve çevresel özellikleri aşağıdaki tabloya uygun olacaktır:
| özellikleri |
Belirtilen Değerler |
Birimler |
| Optik Özellikler |
| Mod alan çapı |
1310nm'de |
9,1±0,5 |
µm |
| 1550nm'de |
10,3 ± 0,7 |
mm |
| zayıflama katsayısı |
1310nm'de |
≤0.36 |
dB/km |
| 1550nm'de |
≤0.22 |
dB/km |
| Zayıflama düzensizliği |
≤0.05 |
dB |
| Sıfır dağılım dalga boyu ( λ0) |
1300 ～1324 |
nm |
| Maksimum sıfır dağılım eğimi (S0maks) |
≤0.092 |
ps/(nm2·km) |
| Polarizasyon modu dağılım katsayısı (PMDQ) |
≤0.2 |
|
| Kesme dalga boyu (λcc) |
≤1260 |
nm |
| Dağılım katsayısı |
1288～1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektif grup kırılma indeksi (Nefe) |
1310nm'de |
1.466 |
－ |
| 1550nm'de |
1.467 |
－ |
| geometrik karakteristik |
| Kaplama çapı |
125.0±1.0 |
µm |
| Dairesel olmayan kaplama |
≤1.0 |
% |
| Kaplama çapı |
245.0±10.0 |
µm |
| Kaplama-kaplama eşmerkezlilik hatası |
≤12.0 |
µm |
| Dairesel olmayan kaplama |
≤6.0 |
% |
| Çekirdek kaplama eşmerkezlilik hatası |
≤0.8 |
µm |
| Kaplama / kaplama eşmerkezlilik hatası |
≤12.0 |
µm |
| mekanik karakteristik |
| kıvırma |
≥4 |
m |
| kanıt stresi |
≥0.69 |
not ortalaması |
| Kaplama şeridi kuvveti |
Ortalama değer |
1.0-5.0 |
n |
| tepe değeri |
1.3-8.9 |
n |
| Makro bükülme kaybı |
Ф60mm, 100 daire, 1550nm'de |
≤0.05 |
dB |
| Ф32mm, 1 daire, 1550nm'de |
≤0.05 |
dB |
| |
|
|
|
|
3. özellikleri ile ilgili Kablo
3.1 Kablo Yapısı ve Parametre

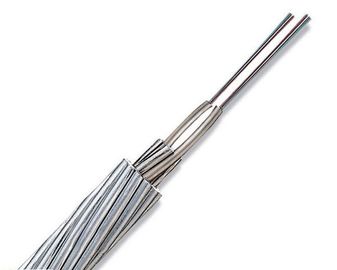

Alüminyum kaplı çelik telden (AS) ve optik fiber içeren paslanmaz çelik borudan yapılmış havai topraklama kablosu.
3.2Kablo tipi: OPGW-12B1-75/[82.8;47.4]
3.2.1 OPGW'nin Kesiti
| Yapı |
|
Malzeme |
Numara. |
Malzeme Çapı |
| Lif |
G.652 |
12 |
- |
| merkez |
SUS Tüpü |
1 |
Çap |
4.0mm |
| Katman 1 |
%23 AS teli |
6 |
Çap |
4.0mm |
3.2.1 OPGW'nin Spesifikasyonu
| Öğeler |
Teknik veri |
|
telli
|
Çekirdek, katman 1 |
| büküm yönü |
Dış katman sağ el |
| Kablo çapı (Nominal) |
12,0 mm |
| Kablo Ağırlığı (Yaklaşık) |
504 kg/km |
| Destekleyici Kesit |
AS Tel |
75,4 mm2 |
| Nominal Çekme Dayanımı (RTS) |
91.0kN |
| Elastisite Modülü (E-Modülü) |
149.0Gpa |
| Termal Uzama Katsayısı |
12.9×10-6/K |
| Maksimum Çalışma Stresi (%40RTS) |
33.12kN |
| Günlük Stres(EDS)(16~25 %RTS) |
13.24~20.7kN |
| 20℃'de DC Direnci |
1.008 ohm/km |
| Kısa süreli akım (1.0s, 40℃～300℃) |
6.9kA |
| Kısa süreli akım Kapasitesi ( I2T) |
47.4kA²s |
| Minimum bükülme yarıçapı |
Kurulum |
25 kat kablo çapı |
| Operasyon |
15 kat kablo çapı |
| Sıcaklık aralığı |
Kurulum |
-10℃～+50℃ |
| Depolama ve nakliye |
-40℃～+80℃ |
| Operasyon |
-40℃～+80℃ |
| |
|
|
|
4. Fİber ve Lsızmak Tube Ckoku bentanımlama
Bireysel fiber ve gevşek tüpler, TIA/EIA-598-A standardına ve aşağıdaki renk koduna uygun olacaktır.
Elyaf Renkleri
| NUMARA. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Mavi |
turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
kırmızı |
Doğa |
Sarı |
Menekşe |
Pembe |
su |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5.Mekanik ve ÇevreselÖlçek.
OPGW kablosu, tümünün seçilmesi gerekmeyen aşağıdaki testleri başarıyla geçecektir.Aşağıdaki test öğeleri ilgili referansa göre yapılacaktır.
| Numara |
Kalem |
Referans |
| OPGW testleri |
| 1 |
kesme dalga boyu |
IEEE Std 1138 |
| 2 |
Su giriş testi |
IEEE Std 1138 |
| 3 |
Taşkın bileşik sızıntısı |
IEEE Std 1138 |
| 4 |
Kısa devre testi |
IEEE Std 1138 |
| 5 |
Rüzgar titreşim testi |
IEEE Std 1138 |
| 6 |
kasnak testi |
IEEE Std 1138 |
| 7 |
ezilme testi |
IEEE Std 1138 |
| 8 |
darbe testi |
IEEE Std 1138 |
| 9 |
sürünme testi |
IEEE Std 1138 |
| 10 |
Gerilim-gerinim testi |
IEEE Std 1138 |
| 11 |
Sıcaklık döngüsü |
IEEE Std 1138 |
| 12 |
Gerinim marjı testi |
IEEE Std 1138 |
| 13 |
dört nala koşma testi |
IEEE Std 1138 |
| 14 |
yıldırım testi |
IEEE Std 1138 |
| lif testleri |
| 1 |
Dalga boyu ile zayıflama değişimi |
IEEE Std 1138 |
| 2 |
Bükme ile zayıflama |
IEEE Std 1138 |
| 3 |
Sıcaklık döngüsü |
IEEE Std 1138 |
| 4 |
Su zirvesinde zayıflama |
IEEE Std 1138 |
| Saha kabul testleri |
| 1 |
Fiber sürekliliği |
IEEE Std 1138 |
| 2 |
zayıflama |
IEEE Std 1138 |
| 3 |
lif uzunluğu |
IEEE Std 1138 |
6. Paketleme ve Shippi
OPGW, ANSI/AA 53-1981 veya eşdeğerine uygun, güçlü bir ahşap-demir makara üzerine sıkıca ve eşit şekilde sarılacaktır.OPGW'nin normal nakliye, elleçleme, depolama ve germe işlemlerinde hasar görmesini önlemek için makara, sağlam ahşap-demir çıtalarla geçecektir.
