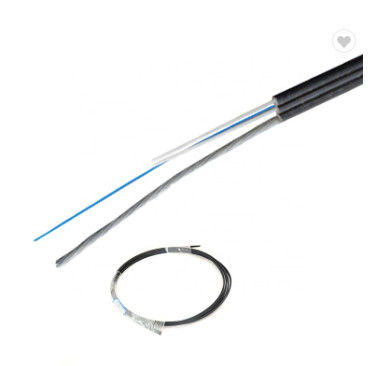

4 Çekirdekli LSZH Kılıf Yay Tipi FTTH Bırakma Kablosu
Uygulamalar
Dıştan iç mekana erişim ağında veya erişim kablosunda kullanılır
müşteri binaları ağında.
Bina içi dağıtım sisteminde erişim bina kablosu olarak kullanılır, özellikle iç mekan veya dış mekan erişim kablolarında kullanılır.
Özellikleri:

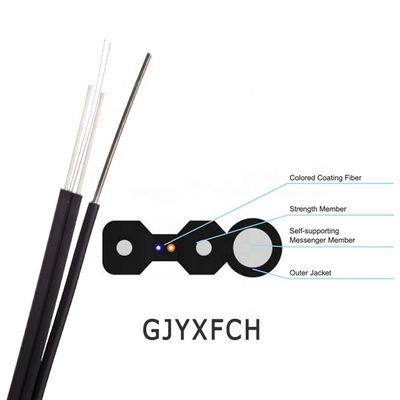

Kablo yapım detayları:
| Öğeler | Açıklama | ||||||
| lif sayısı | 2-24 çekirdek | ||||||
| Lif | tip | G652D/G657A/Çoklu Mod | |||||
| çap | 250µm | ||||||
| Güç üyesi | malzeme | Kevlar iplik | |||||
| gevşek tüp | çap | 0.9-1.2mm | |||||
| malzeme | / | ||||||
| Dış kılıf | malzeme | PVC/LSZH | |||||
| çap | 1.6*2.0-3.0*6.0mm | ||||||
| Kablo boyutu (Yükseklik * genişlik) | / | ||||||
| Kablo ağırlığı | 5.5-28.5KG | ||||||
| Kurulum Sıcaklık aralığı(ºC) | -20+60 | ||||||
| Çalışma ve nakliye sıcaklığı(ºC) | -40+70 | ||||||
| Min Bükme Yarıçapı (mm) | Uzun vadeli | 10D | |||||
| Minimum Bükme yarıçap (mm) |
Kısa dönem | 20D | |||||
| Minimum izin verilen Çekme Dayanımı (N) |
Uzun vadeli | 40 | |||||
| Minimum izin verilen Çekme Dayanımı (N) |
Kısa dönem | 80 | |||||
| Ezilme Yükü (N/100mm) | Uzun vadeli | 200 | |||||
| Ezilme Yükü (N/100mm) | kısa dönem | 1000 | |||||
Standart fiber ve tüp rengi
| lif tarzı | Birim | SM G652 |
SM G652D |
AA 50/125 |
AA 62.5/125 |
AA OM3-300 |
|
| şart | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresyon | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresyon |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| bant genişliği | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | bant genişliği |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Sıfır dağılım eğimi | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Maksimum Bireysel Elyaf | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD Tasarım Bağlantı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Fiber kesme dalga boyu λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Kablo kesme dalga boyu λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Sayısal Diyafram(NA) |
---- | ---- | 0.200+/ -0.015 |
0,275+/-0. 015 |
0.200+/-0 .015 |
||
| Adım (çift yönlü ortalama ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| süreksizlik | |||||||
| Fark geri saçılımı katsayı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| zayıflama homojenliği | dB/km | ≤0.01 | ≤0.01 | ||||
| çekirdek çapı | um | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Kaplama çapı | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Dairesel olmayan kaplama | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/ispinoz eşmerkezli hata |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Dairesel olmayan kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama eşzamanlılık hatası | um | ≤0,6 | ≤0,6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kıvrılma(yarıçap) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
