1/2/4 Çekirdek LSZH Kılıf Yay Tipi FTTH Saplama Kablosu
Özellikler
1. Özel düşük bükülme hassasiyetine sahip fiber, yüksek bant genişliği ve mükemmel iletişim iletim özelliği sağlar
2. İki paralel güç elemanı, elyafı korumak için ezilme direncinin iyi bir performans göstermesini sağlar
3. Basit yapı, hafiflik ve yüksek uygulanabilirlik
4. Yeni flüt tasarımı, kolayca şerit ve ekleme, kurulum ve bakımı basitleştirir
5.Düşük duman, sıfır halojen ve alev geciktirici kılıf
6. Basit yapı, hafiflik ve yüksek uygulanabilirlik
Özellikler
1. 250um Elyaf.
2. FRP/KFRP.
3. LSZH kılıfı.

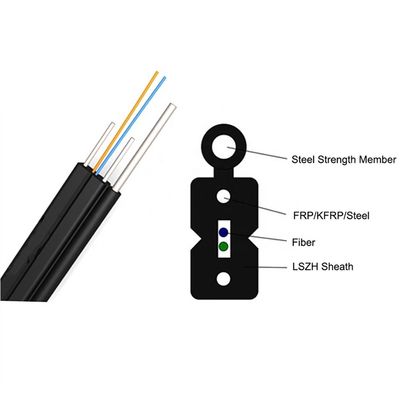

Kablo yapı detayları
| Öğeler |
Tanım |
| lif sayısı |
2-24 çekirdek |
| Lif |
tip |
G652D/G657A/Çok modlu |
| çap |
250µm |
| Güç üyesi |
malzeme |
kevlar ipliği |
| Gevşek boru |
çap |
0,9-1,2 mm |
| malzeme |
/ |
| Dış kılıf |
malzeme |
PVC/LSZH |
| çap |
1,6*2,0-3,0*6,0 mm |
| Kablo boyutu (Yükseklik * genişlik) |
/ |
| kablo ağırlığı |
5,5-28,5 KG |
| Kurulum Sıcaklık aralığı(ºC) |
-20+60 |
| Çalıştırma ve taşıma sıcaklığı(ºC) |
-40+70 |
| Min Bükülme Yarıçapı(mm) |
Uzun vadeli |
10D |
Minimum Bükme
yarıçap(mm) |
Kısa vadeli |
20D |
İzin verilen minimum
Çekme Dayanımı(N) |
Uzun vadeli |
40 |
İzin verilen minimum
Çekme Dayanımı(N) |
Kısa vadeli |
80 |
| Ezilme Yükü (N/100mm) |
Uzun vadeli |
200 |
| Ezilme Yükü (N/100mm) |
kısa vadeli |
1000 |
Fiber ve tüpün standart rengi
| lif stili |
Birim |
SM
G652 |
SM
G652D |
AA
50/125 |
AA
62,5/125 |
AA
OM3-300 |
| durum |
deniz mili |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3,0/1,0 |
≤3,0/1,0 |
| 0,36/0,23 |
0,34/0,22 |
3.0/1.0 |
---- |
---- |
| dispresyon |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
dispresyon |
| 1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
| bant genişliği |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
bant genişliği |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Sıfır dağılım dalga boyu |
deniz mili |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Sıfır dağılım eğimi |
deniz mili |
≤0,092 |
≤0,091 |
---- |
---- |
---- |
| PMD Maksimum Bireysel Elyaf |
|
≤0,2 |
≤0,2 |
---- |
---- |
≤0,11 |
| PMD Tasarım Bağlantı Değeri |
Ps(nm2*k
M) |
≤0,12 |
≤0,08 |
---- |
---- |
---- |
| Fiber kesme dalga boyu λc |
deniz mili |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
kablo kesme
dalga boyu λcc |
deniz mili |
≤1260 |
≤1260 |
---- |
---- |
---- |
| MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Sayısal
Diyafram(NA) |
|
---- |
---- |
0.200+/
-0,015 |
0,275+/-0.
015 |
0,200+/-0
.015 |
Adım(çift yönlü ortalama
ölçüm) |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
Elyaf üzerindeki düzensizlikler
uzunluk ve nokta |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
| |
|
|
|
|
|
|
|
| süreksizlik |
Fark geri saçılımı
katsayı |
dB/km |
≤0,05 |
≤0,03 |
≤0,08 |
≤0,10 |
≤0,08 |
| zayıflama tekdüzeliği |
dB/km |
≤0,01 |
≤0,01 |
|
|
|
| çekirdek dimateri |
um |
|
|
50+/-1.0 |
62,5+/-2,5 |
50+/-1.0 |
| kaplama çapı |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Dairesel olmayan kaplama |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| kaplama çapı |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Kaplama / ispinoz
eşmerkezli hata |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Dairesel olmayan kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama eş merkezlilik hatası |
um |
≤0,6 |
≤0,6 |
≤1,5 |
≤1,5 |
≤1,5 |
| Kıvrılma(yarıçap) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
Paketleme ve Nakliye
Şirket Profili
Dongguan TW-SCIE Co., Ltd.Tewang Group'un bir yan kuruluşudur.2002 yılında kurulmuştur. Kuruluşundan bu yana, şirket "sürekli yenilik ve mükemmellik arayışı" kavramına bağlı kalmıştır ve uzun süredir fiber optik iletişim ürünlerinin araştırma ve geliştirmesine ve pazar genişlemesine kendini adamıştır.Aralıksız çabalarla, optik fiber iletişim ürünlerinin Ar-Ge, üretim, satış ve ağ mühendisliğini entegre eden kapsamlı bir yüksek teknoloji kuruluşuna dönüşmüştür.Kullanıcılara yüksek kaliteli ürünler ve mükemmel satış öncesi, satış ve satış sonrası hizmetler sunmak için gelişmiş ekipmanlara, olgun teknolojiye ve sıkı yönetime güveniyoruz."Kaliteyle ayakta kal, yenilikle geliş" ilkesine ve iyi bir üne dayanan şirket, yurtiçinde ve yurtdışında birçok operatörle stratejik ortaklıklar kurmuştur.Şirketin şu anda üç ürün serisi var: müşterilere tek elden hizmet sağlayabilen optik kablolar, optik pasif bileşenler ve optik fiber alıcı-vericiler.
Kalite ve Hizmetimiz
DONGGUAN TW-SCIE CO., LTD.müşterilerimize en yüksek kalitede fiber optik kablo ürünleri ve hizmetleri sunmayı taahhüt eder:
1. Ürün kalitesi ve performansı için sürekli toplantı;
2. Müşterilerimizin gereksinimlerini karşılamak için ürün ve hizmetlerin zamanında teslimi;
3. Çalışanlarımızın müşterilerimize daha iyi hizmet verebilmeleri için uygun şekilde eğitilmelerini sağlamak.
