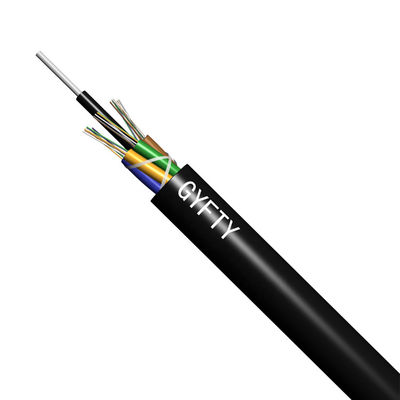

Hava Tek Modlu Güç İletim Sistemi GYFTY 6/12/24 Çekirdekli Fiber Optik Kablo

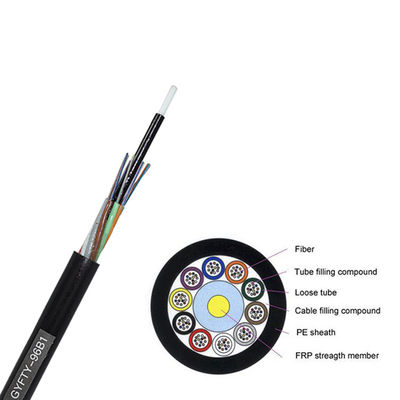

GYFTY FRP, metalik olmayan bir mukavemet elemanı olarak maçaların merkezinde yer alır.Dolgu macunu ile doldurulmuş kablo boruları, mukavemet elemanının etrafına sarılır.PE kılıf ile tamamlandı.GYFTY kabloları 2 damardan 288 çekirdeğe kadar mevcuttur.Uzun mesafeli iletişim için yüksek voltajlı alanlarda kullanılır.
Uygulamalar
1.Anten / Kanal
2. İletişim ekipmanlarının bağlanması
3. Veri merkezinde çok çekirdekli kablolama sistemi
Özellikler
1. İyi mekanik ve sıcaklık performansı
2. Hidrolize dirençli yüksek mukavemetli borular
3. Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
4. Ezilme direnci ve esneklik
5. Kablonun sızdırmazlığını sağlamak için aşağıdaki önlemler alınır:
6. Merkezi güç elemanı olarak Tek Elyaf Takviyeli Plastik
7. Gevşek tüp dolgu maddesi
%8,100 kablo dolgusu
Genel Özellikler
| Kablo tipi |
GYFTY |
| Elyaf Tipi |
G652D |
| Başvuru |
Uzun mesafeli iletişim, LAN |
| Önerilen yükleme yöntemleri |
havadan |
| Çevre |
Dış mekan |
| Sıcaklık aralığı |
-40℃70 ℃ |
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| Optik Özellikler |
|
|
|
| Mod alanı çapı (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Kesme dalga boyu (λcc) |
|
≤1260 |
deniz mili |
| zayıflama katsayısı |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0,1 |
dB |
| Zayıflama düzensizliği |
|
≤0,05 |
dB |
| dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3,5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi |
|
≤0,093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| geometrik karakteristik |
|
|
|
| kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eş merkezlilik hatası |
|
≤0,8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eş merkezlilik hatası |
|
≤12.0 |
µm |
| Kaplama daireselliği |
|
≤8 |
% |
| renkli kaplama çapı |
|
250.0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
M |
| Prova stresi |
|
>0.69 |
ortalama |
| Kaplama şeridi kuvveti |
Ortalama değer
Tepe değeri
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dinamik stres korozyon duyarlılığı parametresi (nDdeğer) |
|
≥20 |
|
| Öğe |
Tanım |
| model numarası |
GYFTY |
| 1. Elyaf sayısı |
48 |
72 |
| 2. Kablo Çapı(MM) ±0.3 |
9.2 |
9.8 |
| 3. Kablo Ağırlığı(KG) |
65 |
81 |
| 4. Merkezi Güç üyesi |
|
| -Malzeme |
CTP |
| -Çap |
1,4 mm |
2,0 mm |
| -PE kılıf |
HAYIR |
| 5. Gevşek Tüp |
|
| -Malzeme |
PBT |
| -Dış çap |
2,0 mm |
| -Kalınlık |
0,3 mm |
| -Dolgu bileşiği türü |
Jöle |
| -HAYIR.gevşek boru |
4 |
6 |
| 6. Dolgu |
|
| -Malzeme |
PP |
| -Dış çap |
2,0 mm |
| -HAYIR.dolgu maddeleri |
1 |
0 |
| 7. Tüp Tertibatı |
|
| -Tüp Düzeni |
1+5 |
1+6 |
| -İplik tipi |
SZ |
| 8. Su engelleme sistemi |
|
| -Malzeme |
Dolgu maddesi |
| 9. Çekirdek sarma |
|
| -Malzeme |
polyester bant |
| 10. Dış Kılıf |
|
| -Malzeme |
PE |
| -Kalınlık |
1,6 mm±0,1 mm |
| 12. Kılıf işaretlemesi |
|
| -İşaretleme türü |
lazer baskı
|
GYFTA, GYFXTY, GYFDTZA vb. gibi çevre koşullarına ve iletim kapasitesine göre her türlü yapıyı tasarlayabiliriz.
Yapı
Kablo Kılıfı İşaretleme
Her kablo, kabloların dış kılıfı üzerinde açıkça işaretlenmiş aşağıdaki bilgilere sahiptir:
A.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
D.Uzunluk işareti (normalde her metreye yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
paketleme ve nakliye
Şirketimiz
Dongguan TW-SCIE Co., Ltd. yenilikçilik, atılım ve bütünlük kavramlarını fark edilmeden çalışanlara aktararak son derece uyumlu ve sadık bir personel ekibi yaratır.Bugün, şirketin sürdürülebilir kalkınması için sağlam bir temel oluşturmak için çok sayıda teknik personel ve deneyimli yönetim personeli bulunmaktadır..
Kalite ve Hizmetimiz
DONGGUAN TW-SCIE CO., LTD.müşterilerimize en yüksek kalitede fiber optik kablo ürünleri ve hizmetleri sunmayı taahhüt eder:
1. Ürün kalitesi ve performansı için sürekli toplantı;
2. Müşterilerimizin gereksinimlerini karşılamak için ürün ve hizmetlerin zamanında teslimi;
3. Çalışanlarımızın müşterilerimize daha iyi hizmet verebilmeleri için uygun şekilde eğitilmelerini sağlamak.
