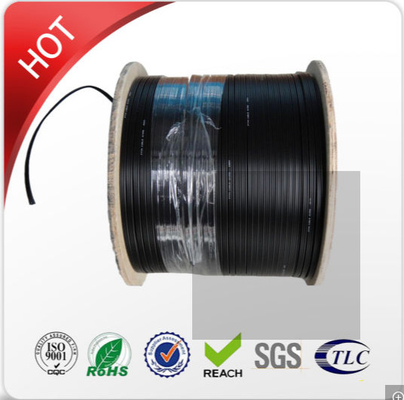

G657A Fiberde 2 Çekirdekli Dış Mekan FTTH Saplama Kablosu
Bu şartname, fiber optik kabloların temini için yapı, mekanik, fiziksel ve performans standartlarının tasarım gereksinimlerini kapsar.Bu belgede açıklanan özellikler, optik kablonun performansı hakkında bilgi sağlamayı amaçlamaktadır.
Kablo Kılıfı İşaretleme
Her kablo, kabloların dış kılıfı üzerinde açıkça işaretlenmiş aşağıdaki bilgilere sahiptir:
A.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
D.Uzunluk işareti (normalde her metreye yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
Test ve Muayene
Tüm fiberlerin optik özellikleri, kablo üretiminden önce ölçülür ve üretim süreci boyunca ve kablonun kullanım ömrü boyunca izlenebilir durumda kalır.
Kablolamadan sonra, tüm çalışma dalga boylarında çift yönlü OTDR ile her kablo uzunluğunda zayıflama gereksinimlerine %100 uyum sağlamak için periyodik doğrulama ile birlikte istatistiksel süreç kontrol teknikleri kullanıyoruz.Son kontrolde kablo boyut ölçümleri de yapılır ve kayıt altına alınır.
Özellikler
|
Kablo tipi
|
FTTH(Düşen Kablo)
|
|
Elyaf Tipi
|
SM G.657A1
|
|
Başvuru
|
Uzun mesafeli iletişim, LAN
|
|
Önerilen yükleme yöntemleri
|
havadan
|
|
Çevre
|
İç Mekan/Dış Mekan
|
|
Sıcaklık aralığı
|
-40ºC ila 70ºC
|
Elyaf Özellikleri
|
lif stili
|
Birim
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
durum
|
deniz mili
|
1310/1550
|
1310/1550
|
1310/1550
|
|
zayıflama
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dağılım
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Sıfır dağılım dalga boyu
|
deniz mili
|
1312±10
|
1312±10
|
1300-1324
|
|
Sıfır dağılım eğimi
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
PMD Maksimum Bireysel Fiber
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
PMD Tasarım Bağlantı Değeri
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Fiber kesme dalga boyu λc
|
deniz mili
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Kablo kesme dalga boyu λcc
|
deniz mili
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9,2±0,4
|
9.0±0.4
|
9,8±0,4
|
|
1550nm
|
um
|
10,4±0,8
|
10,1±0,5
|
9,8±0,5
|
|
Adım (çift yönlü ölçümün ortalaması)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Elyaf uzunluğu ve nokta süreksizliği üzerindeki düzensizlikler
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Fark geri saçılım katsayısı
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
zayıflama tekdüzeliği
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
kaplama çapı
|
um
|
125.0±0.1
|
124,8±0,1
|
124,8±0,1
|
|
Dairesel olmayan kaplama
|
%
|
≤1.0
|
≤0,7
|
≤0,7
|
|
kaplama çapı
|
um
|
242±7
|
242±7
|
242±7
|
|
Kaplama/chaffinch eşmerkezli hata
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Dairesel olmayan kaplama
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Çekirdek/kaplama eş merkezlilik hatası
|
um
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Kıvrılma(yarıçap)
|
um
|
≥4
|
≥4
|
≥4
|
|
lif stili
|
Birim
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
durum
|
deniz mili
|
1310/1550
|
1310/1550
|
1310/1550
|
|
zayıflama
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dağılım
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Sıfır dağılım dalga boyu
|
deniz mili
|
1312±10
|
1312±10
|
1300-1324
|
|
Sıfır dağılım eğimi
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
PMD Maksimum Bireysel Fiber
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
PMD Tasarım Bağlantı Değeri
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Fiber kesme dalga boyu λc
|
deniz mili
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Kablo kesme dalga boyu λcc
|
deniz mili
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9,2±0,4
|
9.0±0.4
|
9,8±0,4
|
|
1550nm
|
um
|
10,4±0,8
|
10,1±0,5
|
9,8±0,5
|
|
Adım (çift yönlü ölçümün ortalaması)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Elyaf uzunluğu ve nokta süreksizliği üzerindeki düzensizlikler
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Fark geri saçılım katsayısı
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
zayıflama tekdüzeliği
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
kaplama çapı
|
um
|
125.0±0.1
|
124,8±0,1
|
124,8±0,1
|
|
Dairesel olmayan kaplama
|
%
|
≤1.0
|
≤0,7
|
≤0,7
|
|
kaplama çapı
|
um
|
242±7
|
242±7
|
242±7
|
|
Eşmerkezli kaplama hatası
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Dairesel olmayan kaplama
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Çekirdek/kaplama eş merkezlilik hatası
|
um
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Kıvrılma(yarıçap)
|
um
|
≥4
|
≥4
|
≥4
|
Kablo Tasarımı
|
Öğe
|
Tanım
|
|
model numarası
|
FTTH-1 G.657A1-LSZH
|
|
1. Elyaf sayısı
|
2 Çekirdek
|
|
2. Kablo Çapı
|
2,1±0,1*5,2±0,2 mm
|
|
3. Kablo Ağırlığı
|
17,7 KG
|
|
4. Güç elemanı
|
|
|
-Malzeme
|
ÇELİK
|
|
-Çap
|
0,45 mm*2
|
|
5. Dış Kılıf
|
|
|
-Malzeme
|
LSZH
|
|
6. Kılıf işaretlemesi
|
|
|
-İşaretleme türü
|
lazer baskı
|
|
7. haberci
|
|
|
OD
|
1,0 mm
|
|
Malzeme
|
Çelik tel
|
Kablo Performansı
|
Öğeler
|
Tanım
|
|
Kurulum Sıcaklık aralığı
|
-20--+60ºC
|
|
Çalışma ve taşıma sıcaklığı
|
-40-+70ºC
|
|
Min Bükülme Yarıçapı(mm)
|
Uzun vadeli
|
10D
|
|
kısa vadeli
|
20D
|
|
İzin Verilen Gerilme Dayanımı(N)
|
Uzun vadeli
|
300
|
|
kısa vadeli
|
600
|
|
Ezilme Yükü (N/100mm)
|
Uzun vadeli
|
1100
|
|
kısa vadeli
|
2200
|
Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinim olarak belirtilen uzunluklarda sağlanır.Her uzunluk ayrı bir iade edilemez ahşap tamburda sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Her bir makaradaki kablo, kabloya ambalaj şeritleriyle bağlanan bir termal sargı ile tamamen kaplanacaktır.Bu sargı tekrar kullanılabilir ve mükemmel termal ve UV koruması sağlar.
Kablo uçları, su girişini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlara test için kolayca erişilebilir olacaktır.Tamburun içine her bir fiber için zayıflatma performans verilerini içeren bir son denetim testi raporu iliştirilmiştir.
