Dış mekan kanalı ve anten kurulumu çelik bant zırhlı fiber optik kablo
Bu şartname, fiber optik kabloların temini için yapı, mekanik, fiziksel ve performans standartlarının tasarım gereksinimlerini kapsar.Bu belgede açıklanan özellikler, optik kablonun performansı hakkında bilgi sağlamayı amaçlamaktadır.
Kablo SSağlık İşareti
Her kablo, kabloların dış kılıfı üzerinde açıkça işaretlenmiş aşağıdaki bilgilere sahiptir:
A.Üreticinin adı.
B.üretici yılı
C.Kablo ve fiber tipi
D.Uzunluk işareti (normalde her metreye yazdırılır)
e.Veya müşterinin gereksinimleri olarak.
Özellikler
| Kablo tipi |
GYTS |
| Elyaf Tipi |
G652D |
| Başvuru |
Uzun mesafeli iletişim, LAN |
| Önerilen yükleme yöntemleri |
Kanal veya anten |
| Çevre |
Dış mekan |
| Sıcaklık aralığı |
-40 ℃ ila 70 ℃ |
Elyaf Özellikleri
| ITU-T G.652D (B1.3) tek modlu optik fiberin teknik parametresi |
| Optik Özellikler |
|
|
|
| Mod alan çapı (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Kesme dalga boyu (λcc) |
|
≤1260 |
deniz mili |
| zayıflama katsayısı |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Makro bükülme kaybı |
φ75 mm, 100 daire, 1550 nm'de |
≤0,1 |
dB |
| Zayıflama düzensizliği |
|
≤0,05 |
dB |
| dağılım katsayısı |
1288~1339nm
1271~1360nm
1550nm
|
≤3,5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Sıfır dağılım dalga boyu |
|
1300~1324 |
deniz mili |
| Maksimum sıfır dağılım eğimi |
|
≤0,093 |
Ps/(nm2.km) |
| Grup kırılma indeksi (tipik değer) |
1310nm
1550nm
|
1.466
1.467
|
|
| geometrik karakteristik |
|
|
|
| kaplama çapı |
|
125.0±1.0 |
µm |
| Çekirdek/kaplama eş merkezlilik hatası |
|
≤0,8 |
µm |
| Dairesel olmayan kaplama |
|
≤1.0 |
% |
| kaplama çapı |
|
245.0±10 |
µm |
| Kaplama/kaplama eş merkezlilik hatası |
|
≤12.0 |
µm |
| Kaplama daireselliği |
|
≤8 |
% |
| renkli kaplama çapı |
|
250.0±15 |
µm |
| mekanik karakteristik |
|
|
|
| Kıvrılma (yarıçap) |
|
≥4 |
M |
| Prova stresi |
|
>0.69 |
ortalama |
| Kaplama şeridi kuvveti |
Ortalama değer
Tepe değeri
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dinamik stres korozyon duyarlılığı parametresi (nDdeğer) |
|
≥20 |
|
StandartCkokuBENdişlenmesiLif
| HAYIR. |
1 |
2 |
3 |
4 |
5 |
6 |
| Renk |
Mavi |
Turuncu |
Yeşil |
Kahverengi |
Arduvaz |
Beyaz |
| HAYIR. |
7 |
8 |
9 |
10 |
11 |
12 |
| Renk |
Kırmızı |
Siyah |
Sarı |
Menekşe |
Pembe |
su |

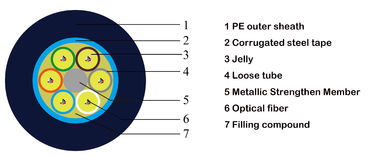

KabloTasarım
| Öğe |
Tanım |
| model numarası |
GYTS |
| 1. Elyaf sayısı |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Kablo Çapı(MM) |
8,8±0,2 |
9,1±0,2 |
9,6±0,2 |
10,2±0,2 |
11,7±0,2 |
14,2±0,2 |
| 3. Kablo Ağırlığı(KG) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Merkezi Güç üyesi |
|
| -Malzeme |
Çelik tel |
| -Çap |
1,4 mm |
2,0 mm |
| -PE kılıf |
HAYIR |
Evet |
| 5. Gevşek Tüp |
|
| -Malzeme |
PBT |
| -Dolgu bileşiği türü |
Jöle |
| -HAYIR.gevşek boru |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Dolgu |
|
| -Malzeme |
PP |
| -HAYIR.dolgu maddeleri |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Tüp Tertibatı |
|
| -Tüp Düzeni |
1+5 |
1+6 |
1+8 |
1+12 |
| -İplik tipi |
SZ |
| 8. Su engelleme sistemi |
|
| -Malzeme |
Dolgu maddesi |
| 9. Zırh |
|
| -Malzeme |
Çelik bant |
| 10. Dış Kılıf |
|
| -Malzeme |
PE |
| -Kalınlık |
1,5 mm±0,2 mm |
| 11. Kılıf işaretlemesi |
|
| -İşaretleme türü |
lazer baskı |
Kablo Özellikleri
| Öğe |
Tanım |
| Çekme mukavemeti (N) |
uzun vadeli |
600 |
| Kısa vadeli |
1500 |
| Ezilme(N/100mm) |
uzun vadeli |
300 |
| Kısa vadeli |
1000 |
| dak.Bükülme Yarıçapı |
Statik |
10D |
| Dinamik |
20D |
| Sıcaklık Aralığı(℃) |
Operasyon |
-40°C - +70°C |
| Kurulum |
-10°C - +60°C |
| Depolamak |
-40°C - +70°C |
Kablo Performansı
| Öğe |
Test yapmak |
Test metodu |
Test sonucu |
| 1 |
Gerilme direnci
IEC 60794-1-E1
|
Gerilim yükü: 1500N
Süre: 1dk
Kablo uzunluğu: ≥50m
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 2 |
Darbe
IEC 60794-1-E4
|
Yükseklik: 1m
Ağırlık: 1kg
Darbe noktası: ≥5
Etki döngüsü: nokta başına en az 3 döngü
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 3 |
Tekrar Eğilme
IEC 60794-1-E6
|
Bükme çapı: 25X kablo dış çapı
Uygulanan yük: 25kg
Bükme döngüsü: 30 kez
Bükme hızı: 2 sn'de 1 döngü
|
Kayıp değişikliği≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 4 |
burulma
IEC 60794-1-E7
|
burulma uzunluğu: 1m
Uygulanan yük: 25kg
Burulma açısı: ±90 veya +180
Büküm döngüsü: ≥10 kez
|
Kayıp değişimi≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 5 |
Su nüfuzu
IEC 60794-1-F5B
|
Su yüksekliği: 1m
Kablo uzunluğu: 3m
Tutma süresi: 24 saat
|
Kablonun diğer ucundan su sızıntısı yok |
| 6 |
Sıcaklık
IEC 60794-1-F1
|
Sıcaklık adımı:+20°C->-40°C°C >+70°C->+20°C
Tutma süresi: Her adımda 24 saat
Döngü: 2 kez
|
Kayıp değişimi≤0.1dB@1550nm
Elyaf kırılması ve kılıf hasarı yok
|
| 7 |
Bileşik akış
IEC 60794-1-E14
|
Örnek uzunluk: 30cm
Sıcaklık: 70°C±2°C
Tutma süresi: 24 saat
|
Bileşik akış yok |
Paketleme ve Nakliye
Kablo, PI'de belirtilen veya gereksinim olarak belirtilen uzunluklarda sağlanır.Her uzunluk ayrı bir iade edilemez ahşap tamburda sevk edilecektir.Tamburun minimum namlu çapı, kablo çapının 30 katından az olmayacaktır.
Her bir makaradaki kablo, kabloya ambalaj şeritleriyle bağlanan bir termal sargı ile tamamen kaplanacaktır.Bu sargı tekrar kullanılabilir ve mükemmel termal ve UV koruması sağlar.
Kablo uçları, su girişini önlemek için plastik koruma kapakları ile kapatılacaktır.Uçlara test için kolayca erişilebilir olacaktır.Tamburun içine her bir fiber için zayıflatma performans verilerini içeren bir son denetim testi raporu iliştirilmiştir.
