ADSS Kablosu Nedir?

Tamamen dielektrik kendinden destekli(ADSS) kablosu, bir tür optik fiber kablodur.iletken metal elemanlar kullanmadan yapılar arasında kendini destekleyecek kadar güçlüdür.Elektrik şirketi tarafından kullanılır mevcut havai iletim hatları boyunca kurulan ve genellikle elektrik iletkenleriyle aynı destek yapılarını paylaşan bir iletişim ortamı olarak şirketler.

ADSS, daha düşük kurulum maliyetleri ile OPGW ve OPAC'a bir alternatiftir.Destek kuleleri arasında 700 metreye kadar kablo döşenebilecek kadar güçlü olacak şekilde tasarlanan ADSS kabloları, hafif ve küçük çaplı olup, kabloların ağırlığını ve kule yapısına rüzgar ve buzun getirdiği yükleri azaltır.

Kablo, kablonun ömrü boyunca düşük optik kaybı korumak için iç cam optik fiberler çok az veya hiç gerilim olmadan desteklenecek şekilde tasarlanmıştır.Kablo, nemin fiber optiği bozmasını önlemek için kılıflanmıştır.Ceket ayrıca polimer mukavemet elemanlarını güneşin UV ışınlarından korur.

Tek modlu fiberler ve 1310 veya 1550 nanometrelik ışık dalga boyları kullanılarak, tekrarlayıcılar olmadan 100 km uzunluğa kadar devreler mümkündür.Tek bir kablo 864 fiber kadar taşıyabilir.

İnşaat Detayları

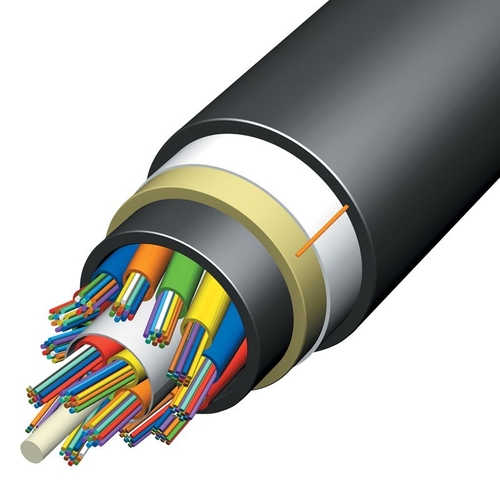

ADSS kablosunda metal tel kullanılmaz.Optik fiberler ya gevşek tampon tüplerinde desteklenir ya da bir şerit konfigürasyonunda düzenlenir.Lifler üzerindeki gerilimi önlemek için çoğu tip lif sağlarşeydestek elemanının uzunluğuna kıyasla fazla gevşeklik uzunluğuna sahip s.

Daha uzun açıklıklar için en yaygın tasarım, gücünü su fitilini önlemek için kaplanmış aramid elyaf ipliklerinden alır.birramidiplik mukavemeti elemanı, hepsi bir plastik çekirdeği çevreleyen, her biri çok sayıda elyaf içeren çok sayıda tampon tüpünden oluşan bir çekirdeği çevreler.Dış kılıf sudan ve güneş ışığından koruma sağlar.Başka bir versiyon, fiber şeritler adı verilen çok sayıda düz, ince yapı içeren büyük bir merkezi tüpten oluşur;bunlar bant benzeri bir malzemenin katmanları arasına lamine edilmiş 6 veya 12 fiberden oluşur.

Başka bir tasarım türü, dört adet camla güçlendirilmiş plastik güç elemanı şeridi ve bir düzeneğe kabloyla bağlanmış ve bir ceketle korunan gevşek tampon tüpleri kullanır.

Aksesuarlar ve kurulum

ADSS kablosuyla kullanılan bağlantı parçaları, kablonun sonlandığı veya yön değiştirdiği çıkmazlarda kullanılan gergi tipi olabilir veya yalnızca bir sonraki kablo açıklığından iletilen gerilim ile bir açıklığın ağırlığını tutan askı tipi olabilir.Takviye çubukları çıkmaz uçlarda kullanılır ve bazen bir askı desteğinin her iki tarafında da kullanılabilir.ADSS kabloları hafif, nispeten yüksek gerilimli ve çok az kendinden sönümlü olduğundan, rüzgar kaynaklı rüzgâr titreşimi daha uzun açıklıklarda bir faktör olabilir.Gerekirse, destek noktalarının yakınındaki her açıklığa titreşim önleyici sönümleyiciler takılabilir.Kabloyu elektriksel ve mekanik hasarlardan korumak için aksesuarlar doğrudan kabloya değil, takviye çubukları üzerine kenetlenmelidir.Sonlandırma kutuları, ADSS kablosu ile "tesis içi" kablo geçişleri arasındaki ek yerlerini kapatmak ve korumak için kullanılır.

ADSS kablosu, enerji verilmiş bir iletim hattına canlı hat yöntemleri kullanılarak kurulabilir.Fiber kablolar genellikle kulenin alt çapraz kollarında desteklenir ve bu da zemine iyi bir açıklık sağlar.Fiberler bir kulenin ortasına kurulduğunda, fiber kablonun enerji verilmiş iletkenlere çarpması pek olası değildir.Montaj için metal kablolara kıyasla daha düşük ağırlıklar ve kuvvetler kullanılır, bu nedenle daha hafif ekipmanlar kullanılabilir.

Kurulum tekniği, kablonun aşırı sıkı bükülmesini önlemek için özen gösterilerek ve metal kablolarda olduğu gibi bireysel açıklıkların sarkmasının ayarlanmasıyla, havai iletkenlerin kurulumuna benzer.

Çözüm

ADSS kablosu, iletim ortamlarının yanı sıra dağıtım ortamlarında kurulum için idealdir.ADSS kabloları, daha geniş bir fiber sayısı ve açıklık uzunluğu kombinasyonu için en uygun çözümü sağladığından, giderek daha fazla sayıda hava kablolama sistemi tasarımcısı, bunları elektrik hizmetleri, telekomünikasyon gibi telekomünikasyon için benimseme eğilimindedir.Sve özel ağ grupları.Kolaylığı birleştirmek
